Det visste du inte om USB

I de flesta fall fungerar USB-enheter problemfritt och sömlöst över generationsgränser oavsett funktionsvariationer. Det var och är ju fortfarande ambitionen med Universal Serial Bus, att den ska vara universell och maximalt enkel att använda. Ibland får man dock problem och inte sällan har det då med anslutning av kameror att göra. Läs om de olika datatyperna som reglerar USB-hubbens tillgängliga kapacitet och vad du bör vara uppmärksam på när du väljer tillbehör.

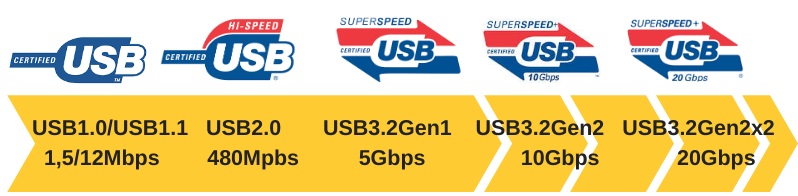

Låt oss starta med en kort förklaring till alla namn som används för de olika USB-generationerna. De senaste åren har USB-organisationen kämpat med sina benämningar och vi får anta att det har något gott syfte, även om det inte ännu framgår vidare tydligt. De ständiga namnbytena har istället gjort att det förekommer mängder av produkter på marknaden som egentligen är identiska till sin funktion men ändå har olika benämningar avseende USB-generation. Till exempel ser vi den numer utdöda USB3.0 skrivas i datablad och på förpackningar ovetandes om att det är samma sak som USB3.1Gen1. Tyvärr har också USB3.1Gen1 förärats ett nytt namn och heter nu USB3.2Gen1 vilket resulterar i tre olika benämningar på USB i hastigheten 5Gbps. I tabellen ser du de aktuella namnen och hur de skiftat de senaste åren. Mer om USB och de övriga benämningarna har vi skrivit om tidigare här.

Senaste namn Föregående namn Original-namn Benämning Max hastighet
USB 3.2 Gen 2x2 Inget USB 3.2 SuperSpeed USB 20Gbps 20Gbps
USB 3.2 Gen 2 USB 3.1 Gen 2 USB 3.1 SuperSpeed USB 10Gbps 10Gbps
USB 3.2 Gen 1 USB 3.1 Gen 1 USB 3.0 SuperSpeed USB

5Gbps




Helt klart är det ganska rörigt och svårt att veta om det USB-tillbehör man köper verkligen fungerar i hubben när det på den ena står USB3.2Gen1 och på den andra USB3.0. Men nu vet du att svaret är: "ja" eftersom det bara har en kronologisk orsak.

Datatyperna bestämmer bandbredden

Ett USB-tillbehör har sitt förutbestämda sätt att presentera sig för sin värd (host), vanligtvis din notebook, och har du flera tillbehör anslutna via en extern hubb så bygger värden en tabell och rangordning av de anslutna enheterna. Det är vid de här handskakningsprocedurerna som enheternas hierarki byggs upp och som sedan får betydelse för respektive tillbehörs andel av tillgänglig bandbredd. Fyra datatyper förekommer; Interrupt, Bulk, Control och ISO

Interrupt

Interrupt (IRQ) i USB-sammanhang är en trafiktyp som passar enheter som inte sänder data regelbundet, men när den sänder får det inte förekomma väntetider. En vanlig mus använder normalt IRQ

Bulk

Bulk används av enheter som sänder stora datamängder och bjuder precis som IRQ på felkorrigering med checksummor och omsändning vid fel. Däremot får Bulk aldrig garanterad bandbredd, utan får nöja sig med överskottet IRQ och ISO lämnar. Hårddiskar och flash-drives använder Bulk för maximal hastighet, men även kameror använder sig av Bulk ibland.

ISO

Isochronous (ISO) är datatypen för kontinuerlig eller periodvis dataöverföring. Den bjuder på garanterat stabil bandbredd, men i gengäld får du ingen felkorrigering för paket som inte kommer fram korrekt. ISO ställer också krav på svarstider och erbjuder dubbelriktad kommunikation. System som använder ISO prioriterar stabil bandbredd med hög prioritet. Därför används den vanligtvis för video och ljud.

Control

Control är datatypen för handskakning och konfigurationsdata

Viktigt att välja rätt tillbehör

Beroende på vilken datatyp ett tillbehör tillhör, kommer servicen från USB-värden se olika ut. En kamera som använder ISO kommer exempelvis inte påverkas av en stor filöverföring från en hårddisk som använder Bulk. Hårddiskens prestanda kommer däremot att helt styras av hur många ISO-enheter som är anslutna och vilken prestanda de kräver. Mellan 80-90% av den tillgängliga bandbredden tilldelas ISO-enheter, övriga datatyper får dela på resten.

Lite extra knepigt blir det med just kameror eftersom de kan förekomma som antingen Bulk eller ISO. Vilken du väljer kommer att ha stor betydelse för upplevd kvalitet.

Svårt att finna uppgifter i specifikationen

Trots att det har stor betydelse för hur tillbehören kan samsas med varandra, så är det sällan uppgifter om datatyp står angivet i specifikationen.  Av två USB-kameror, båda specificerade för 4K men den ena i Bulk-utförande och den andra i ISO, kommer Bulk-kameran normalt upplevas som sämre. Trots sina teoretiska likheter (4K) kommer Bulk-kameran inte få samma förutsättningar som ISO-kameran på grund av den prioritering som USB-värden gör.


Så här kan du tar reda på vilken datatyp ditt tillbehör har

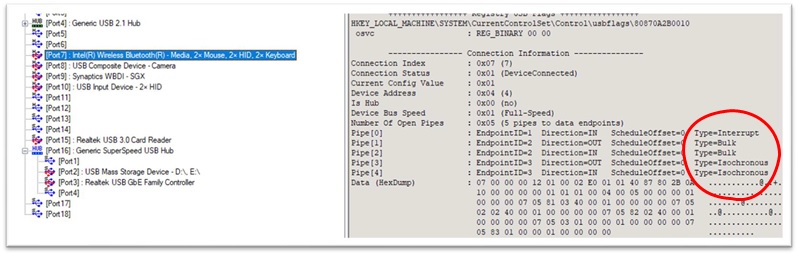

Om du inte kan få fram uppgiften från dokumentationen och vill slippa trial-and-error-metoden när du väljer USB-förlängare eller USB device server, kan du använda Microsoft Usbview-programvara och köra programmet Usbtreeview.exe. I avsnittet "Registry USB Flags" och "Connection Information" kan man utläsa status för "Pipe" som där anges som antingen Bulk, Interrupt eller Isochronous.


Förlängare och USB-servers kräver noggrant urval

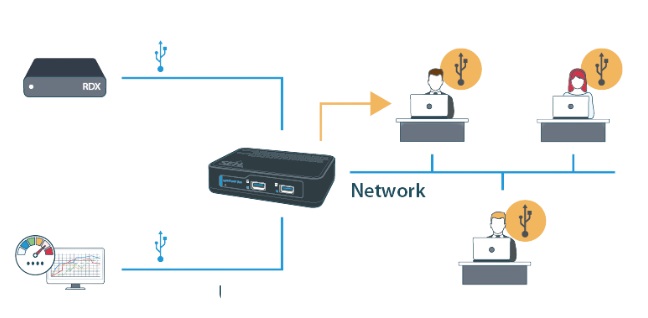

Under året som gått har många fått bekanta sig med distansarbete och Teams-möten. Förutom ovanan att arbeta hemifrån, så tillkommer en rad nya utmaningar. Ett av dem är att få tillgång till de tillbehör som finns stationerade på kontoret; en skanner, hårddisk, skrivare eller något annat USB-tillbehör som är för omständligt att släpa hem eller så går det helt enkelt inte för att också andra medarbetare behöver använda dem.

På grund av ISO-typens stränga krav på svarstider och dubbelriktad kommunikation är det många USB-förlängarprodukter och USB-servers som inte klarar av det. Detta trots att kameror ofta är avbildade på illustrationer över produktens funktion, men då menar man oftast kameror av Bulk-typ.

Goda råd kostar inget extra

USB-kommunikation är mer komplicerat än det först kan verka. Fråga oss om du är osäker. Vi kan tekniken och har erfarenhet från mängder av installationer inom en lång rad områden. Vi är dessutom lätta att nå och svarar direkt på chatt, mail eller telefon: 08 52 400 700. Och du, missa inga artiklar i Kunskapsbanken, prenumerera på nyhetsbrevet!
