Märkning och Etikettering

Praktisk guide till kabelmärkning och dokumentation

En väl utförd kabelmärkning gör det möjligt att snabbt identifiera kablar, anslutningar och funktioner i ett system. Märkningen ska vara lätt att läsa, logiskt uppbyggd och gå att följa upp – även långt efter att installationen är färdig. Detta är grunden för en säker, effektiv och väldokumenterad installation.

Dokumentation

En av de viktigaste delarna för att underlätta installation, felsökning och framtida utbyggnad är att ge varje kabel och enhet ett unikt ID. Det gör att man enkelt kan följa en koppling från början till slut och se vad som hör ihop. När det är dags att uppgradera nätverket eller byta utrustning blir det också mycket lättare att veta exakt vad som finns och vad som behöver beställas.

Dokumentationen bör innehålla uppgifter som:

  • Kabel- och enhets-ID
  • Var kabeln börjar och slutar (enhet och port)
  • Kabeltyp och längd
  • Eventuella kommentarer, till exempel om kabeln används för PoE, internet, länk mellan byggnader eller annan funktion

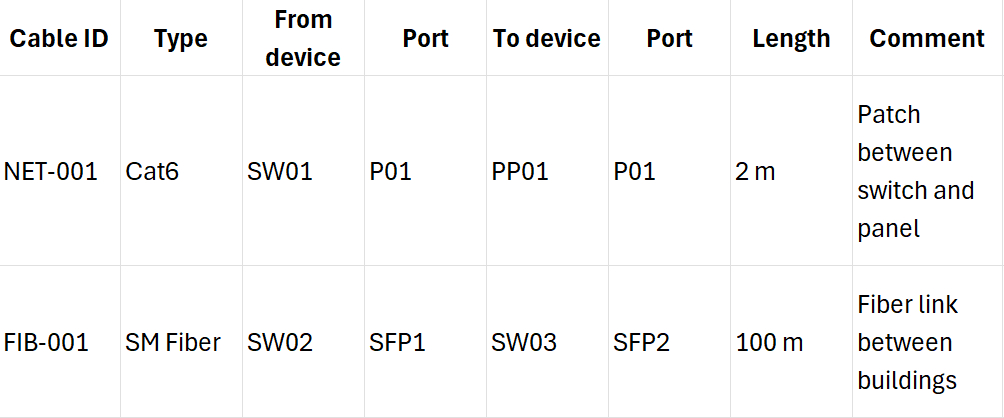

Allt samlas med fördel i ett kalkylark eller i dokumentationsprogram, där man snabbt får en överblick. Ett enkelt exempel på hur en sådan tabell kan se ut:



Med en sådan struktur går det snabbt att hitta rätt kabel, se vart den går och vilken funktion den fyller. Om något behöver bytas ut vet man dessutom exakt vad man ska ersätta det med.

Hållbarhet

Även den bästa etiketten tappar sin funktion om den inte monteras rätt. Rengör kabeln noggrant innan märkningen sätts på, och undvik att fästa etiketter på kalla, fuktiga eller dammiga ytor. För böjda kablar eller trånga utrymmen är flexibla material som vinyl eller nylon ofta bäst.

Standarder som:
(Klicka på standarden för att komma direkt till ISO/IEC/SIS)

ISO/IEC

EN/SIS/SS

ställer krav på att etiketter ska tåla temperatur, UV-strålning och slitage, och fortfarande vara läsbara efter flera år i normal drift. Men i praktiken handlar det om att anpassa märkningen efter miljön.

Materialegenskaper - användning

Ska kablarna ska vara placerade i en tuffare miljö, vare sig det är inom det marina, industriellt, transport, gruvor eller extrema temperaturer så behöver man anpassa sig därefter. Hög luftfuktighet, vibrationer, temperaturskillnader, flamskyddande, kemikalier, damm osv kan påverka drastiskt vad det gäller hållbarheten på både kabeln och märkningen. Så för att få ut det mesta av en installation så krävs det lite förarbete för att ta fram en passande lösning. Exempel på vanliga etikettmaterial och deras egenskaper:

Papper:

För inomhusbruk, enklare märkning

Polyester:

Fukt- & kemikalieresistent, välkänd för tryckbarhet och tydlighet

Polyeten:

Temperatur- och miljötålig, stark vidhäftningsegenskap

Polyimid:

Extremt tålig mot värme, kemikalier, vanligt vid märkning av kretskort

Polypropen:

Resistent mot vatten, kemikalier, en bra balans mellan kostnad och hållbarhet

Metalliserad polyester:

Tålig i utomhusbruk och mot kemikalier, en metallisk finish och estetiskt tilltalande

Vinyl:

Flexibel, väderbeständig – både inne och ute, sitter bra på böjda ytor

Polyolefin:

Tydliga, tål extrema temperaturer och hållbara mot blekning och avskavning

Nylon:

Hög vidhäftningsegenskap, böjbarhet, passar till många områden, allt från kontrollpaneler till märkning av tester från flytande kväve

Många material överlappar varandra, men varje typ har sina styrkor. Det kan vara lockande att välja den billigaste etiketten, men om den inte tål miljön riskerar märkningen att blekna eller lossna långt innan kabeln byts.

Placering av märkning

Märkningen bör sitta nära kontakten, men fortfarande vara lätt att läsa vid felsökning eller vid in- och urkoppling. Om kablarna sitter tätt kan det vara klokt att placera etiketten några centimeter längre bort, exempelvis 10–15 cm, så att man ser märkningen utan att behöva flytta på något. För längre kablar är det bra att upprepa märkningen med jämna mellanrum – vid varje kanalisation, rack eller annan övergång. På så sätt kan kabeln identifieras även mitt på sträckan.

Struktur på märkningen

Kablar, precis som enheter, bör ha ett unikt och logiskt ID för enkel spårning.
Exempelvis:

• NET-001 – första nätverkskabeln

Där dokumentationen visar vart den går och vad den används till.
En mer funktionsbaserad lösning skulle kunna innehålla information som:

• GR1-AP1 – Grupprum 1, Accesspunkt 1
• 1G-PoE – 1 Gbps, Power over Ethernet

Med den typen av märkning ser man direkt på kabeln vad den gör och vart den går – utan att behöva öppna dokumentationen.

Felsökning

Förr eller senare uppstår driftstopp. Det kan bero på ett avbrott, flytt eller bara en skadad kabel. Har man då ett tydligt märkningssystem och dokumentation kan man spara mycket tid. Med test- eller certifieringsinstrument går det snabbt att se var felet ligger. Eftersom varje kabel och enhet har ett ID blir det lätt att följa upp vilka punkter som redan är testade. Använder man dessutom en funktionsbaserad märkning kan man ibland byta kabel direkt, utan att behöva dubbelkolla något. Ha gärna några extra kablar redo, så kan du minimera driftstopp och komma igång igen på bara några minuter. (Glöm inte att märka upp dem på nytt och dokumentera korrigeringen).

Sammanfattning

Rätt kabelmärkning är en grundläggande del av ett strukturerat nätverk.
Genom att dokumentera noggrant, välja rätt material och placera märkningen smart får du ett system som är lätt att underhålla, felsöka och bygga vidare på.

Vill du veta mer om kabelmärkning, rekommendationer och val av etikett så tveka inte att kontakta oss redan idag.

Vi är lätta att nå på chatt, mail eller telefon: 08 52 400 700.

Missa heller inga artiklar i Kunskapsbanken, prenumerera på nyhetsbrevet

© Copyright 2025-10-07, innehållet är skyddat enligt lagen om upphovsrätt.

Jesper Gillfjärd
Författare: Jesper Gillfjärd Område: Märkning av kundanpassat kablage
