Kondensatorer - elektronikens tysta små reningsverk

Kondensatorer är en av elektronikens mest grundläggande och mångsidiga komponenter. Idag används de i allt från enkla hushållsapparater till avancerade industriella styrsystem och högpresterande datorer. Här förklaras vad de är och vad de gör för nytta för oss.

Kondensatorer i elektroniska kretsar – funktion, design och applikationer

Kondensatorer är idag fundamentala komponenter inom såväl analog som digital elektronik. Deras förmåga att lagra och frigöra elektrisk energi gör dem oumbärliga i allt från enkla hemmaprodukter till komplexa industriella styrsystem. I denna artikel utforskar vi vad en kondensator är, dess funktion, de viktigaste tekniska parametrarna att beakta vid kretsdesign.

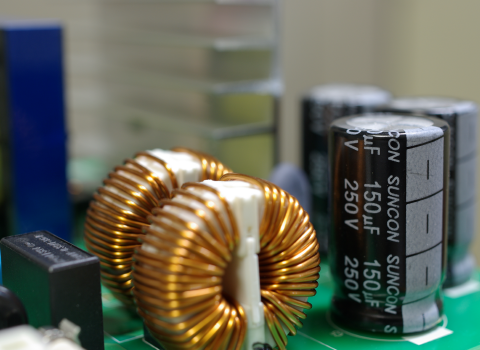

Vad är en kondensator?

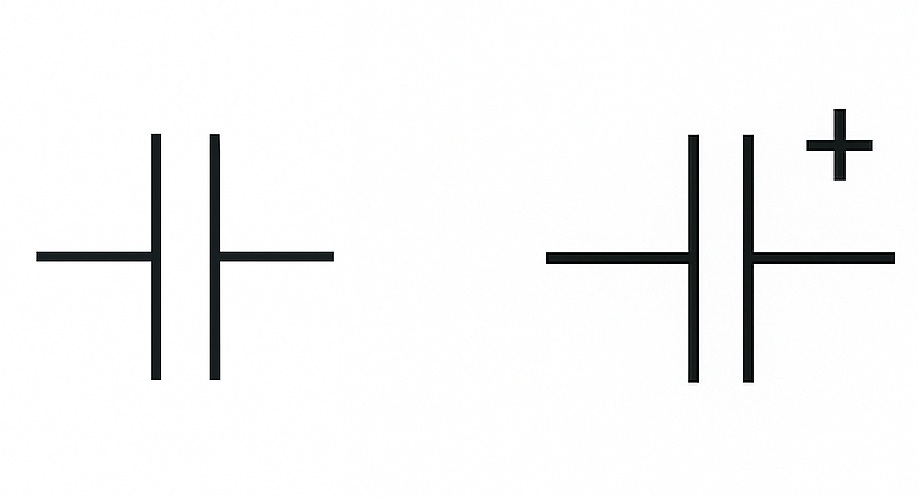

En kondensator är en passiv elektronisk komponent som lagrar elektrisk energi i ett elektriskt fält. Den består av två ledande plattor (eller folier) separerade av ett isolerande material, kallat dielektrikum. När en spänning appliceras över plattorna lagras en laddning upp och blir kvar även efter en eventuell frånkoppling. Lite som ett batteri där ena plattan laddas upp med ett överskott av elektroner (negativ pol) och den andra får således ett underskott (positiv pol). När kondensatorns spänning byggts upp och är lika med källans spänning slutar laddningsströmmen att flöda. Urladdning sker sedan om spänningen sviktar eller om en förbrukare ansluts, till exempel en resistor eller LED.

Principiellt kan man tänka sig en kondensator som en vattenbehållare:

Laddning – Fyller behållaren genom ett rör (strömmen flödar in)

Spänning – Trycket i vattnet (hur mycket energi som finns lagrad)

Urladdning – Att öppna en kran i andra änden och låta vattnet rinna ut (ström flödar ut genom lasten)

På så sätt fungerar kondensatorer som tillfälliga energilagringsenheter som släpper från sig sin energi när det behövs – till exempel för att stabilisera spänningar, filtrera brus eller tillhandahålla snabb energi i elektroniska kretsar.

Tillämpningar - varför behövs kondensatorer och vad är den egentliga nyttan

Tänk dig att ett elektroniskt system är som en liten stad. I denna stad behöver invånarna – i detta fall, komponenter som mikroprocessorer, sensorer och förstärkare – en stabil, ren och förutsägbar strömförsörjning för att kunna fungera. Men elnätet, precis som en motorväg i rusningstrafik, är långt ifrån perfekt. Det svajar, hackar, störs och utsätts för plötsliga belastningar. Här kliver kondensatorn in som stadens energilager, stötfångare och filter.

Energireserv – som en vattenreservoar

När lasten (förbrukningen) i ett elektroniskt system varierar snabbt, behövs extra energi på millisekunder – långt snabbare än vad nätaggregatet hinner reagera på. En kondensator fungerar då som en buffert: den laddas upp när energi finns i överskott, och laddas ur när plötsliga toppar i strömförbrukning sker. Det liknar en vattenreservoar som jämnar ut trycket i rören – så att inga kranar får för lite, och inga spricker av övertryck.

Störningsfilter – som en reningsanläggning för ström

Elektriska signaler är ofta känsliga för störningar – t.ex. från motorer, LED-belysning eller radiosändningar. Dessa störningar tar formen av spänningsrippel, transienta pulser och höga frekvenser. Kondensatorer fungerar som små, tysta reningsverk, som filtrerar bort ovälkomna variationer och "slätar ut" spänningen så att känsliga komponenter slipper störas. Detta är helt avgörande i exempelvis ljudförstärkare, där brum eller brus skulle märkas direkt, eller i styrsystem som inte får trigga fel signaler.

Signalkoppling – som en grindvakt för strömtyper

Många signalbehandlande kretsar arbetar med växelströmssignaler, men är kopplade till likströmsmatade nätverk. Här fungerar kondensatorn som en grindvakt som släpper igenom AC men blockerar DC. Det gör att man kan överföra endast den relevanta signalen mellan olika steg i en förstärkare eller ett kommunikationssystem, utan att basnivån påverkas.

Tid – skapar fördröjning och timing

Kondensatorer används också i så kallade RC-kretsar (resistor–capacitor), där de tillsammans med motstånd skapar fördröjningar eller styr tidsbaserade funktioner. Exempel: när du trycker på en knapp och något sker några sekunder senare – som i en blinkande cykellampa – är det ofta kondensatorn som "håller tiden". Den laddas upp långsamt och när den når en viss nivå, aktiveras en funktion.

Skydd – som en luftkudde mot elektriska stötar

När strömmen plötsligt stängs av eller slås på, eller när det sker en kortslutning i en annan del av systemet, uppstår så kallade transienter – korta men kraftiga spänningsspikar. Dessa kan skada känslig elektronik. Kondensatorer hjälper här till att absorbera dessa spikar, ungefär som en luftkudde i en bil som skyddar passagerarna vid en krock.

Kondensatorn – struktur och funktion

Kondensatorer finns i flera olika typer beroende på material och konstruktion: keramiska, filmkondensatorer, tantal, superkondensatorer och elektrolytiska kondensatorer – varav den sistnämnda är mest förekommande i kraftrelaterade applikationer.

En elektrolytisk kondensator kännetecknas av sin höga kapacitans relativt sin fysiska storlek, vilket gör den idealisk för applikationer som kräver stor energilagring eller filtrering. Eftersom den är polariserad, kräver den korrekt polaritet vid inkoppling. Felaktig anslutning kan resultera i komponentfel, läckage eller i värsta fall explosion.

Viktiga parametrar vid design

Att välja rätt kondensator handlar om mer än att bara matcha kapacitansvärden. En noggrann analys av driftmiljö, spänningsnivåer, rippelströmmar och förväntad livslängd är avgörande – särskilt i kritiska applikationer som motorstyrning, telekommunikation eller medicinteknik.

Följande parametrar är avgörande när elektroniken ska konstrueras.

Parameter	Betydelse
Kapacitans (µF)	Avgör hur mycket laddning som kan lagras – påverkar filtrerings- och buffringskapacitet.
Spänningsklass (V)	Maximal spänning innan genomslag sker – bör väljas med marginal.
ESR (Equivalent Series Resistance)	Avgör förluster vid höga frekvenser – låg ESR ger bättre effektivitet.
Livslängd (h)	Påverkas av temperatur och spänning – viktigt för industriella applikationer.
Temperaturområde	Måste matcha miljön där komponenten används (t.ex. –40 °C till +105 °C).
Storlek och formfaktor	Både fysiska begränsningar och monteringsmetod (t.ex. SMD vs. radial) är avgörande.
Tolerans (%)	Anger hur mycket den verkliga kapacitansen får avvika från nominellt värde. Kan variera från ±20 % (vanliga elektrolyter) till ±1 % (precisionstyper). Viktigt i filter, tidskonstanter och andra kretsar där exakta värden är kritiska.

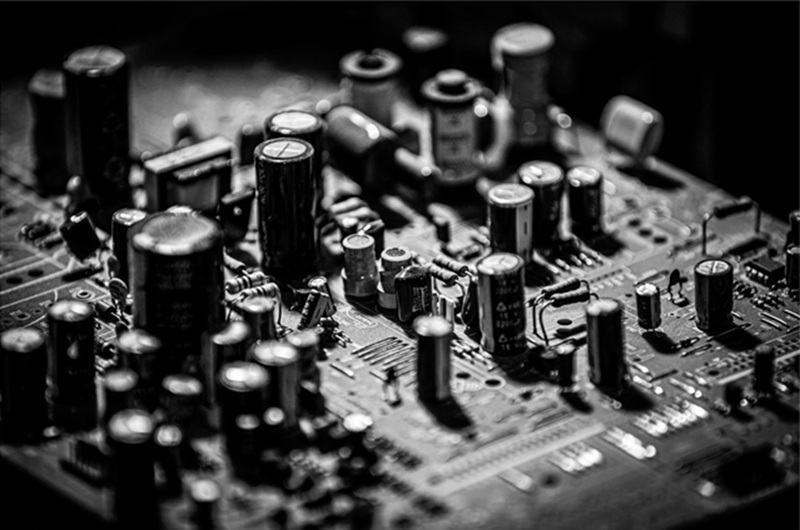

Olika typer av kondensatorer har olika styrkor

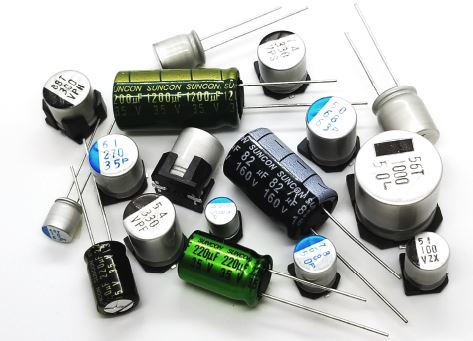

Elektrolytiska kondensatorer är kostnadseffektiva och har hög kapacitans (upp till flera tusen μF). Vanliga i industriella applikationer, nätaggregat, ljudförstärkare och annan konsumentelektronik där hög kapacitans vid relativ låg kostnad krävs.

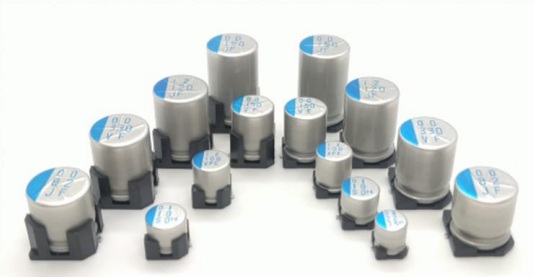

Hybrid polymerkondensatorer kombinerar egenskaperna från traditionella elektrolytiska kondensatorer och solid-state polymerkondensatorer. De har snabbare svarstid vid transienter och används ofta i fordonsindustri, strömförsörjning, industriell automation och högpresterande datorsystem där låg ESR och hög stabilitet krävs under termisk belastning.

Keramiska kondensatorer används främst i högfrekventa tillämpningar som avkoppling (decoupling), filtrering och signalöverföring i exempelvis mobiltelefoner, datorer och annan konsumentelektronik.

Filmkondensatorer (plastfilm) är tillförlitliga och passar inom motorstart, kraftkonditionering, högfrekvensfilter och inom industrielektronik. Lång livslängd, relativ låg ESR (Equivalent Series Resistance) och stabil kapacitans väger ibland upp den lite större fysiska storleken.

Tantal-kondensatorer är vanliga inom mobil elektronik, medicinteknik, militär utrustning och andra applikationer där kompakt formfaktor och stabil prestanda är avgörande. En högre kostnad och en känslighet för överspänning vägs här mot en längre livslängd.

Superkondensatorer (ultrakondensatorer) används där stor energilagring under kort tid krävs – exempelvis i reservkraft (backup power), regenerativa bromssystem i fordon, samt energilagring i industriella IoT-system.

Översikt för val av kondensator för din lösning

Typ	Kapacitansområde	Storlek	Polaritet	Livslängd / Stabilitet	Temp-intervall	Spänningsområde	Typisk användning
Elektrolytisk	1 μF – 10000 μF+	Medel	Polär	Medel, känslig för värme	–40°C till +125°C	6.3 V – 500 V DC	Strömförsörjning, ljudsystem, lågpassfilter
Hybrid polymer	10 μF – 1000 μF	Kompakt	Polär	Hög, tålig vid hög temp	–55°C till +125°C	6.3 V – 125 V DC	Kraftsystem, fordonsindustri, moderkort
Keramisk	pF – 100 μF	Mycket liten	Icke-polär	Hög, men känslig för mekanisk stress	–55°C till +125°C	6.3 V – 2 kV DC	Avkoppling, RF-applikationer, mobilteknik
Film	nF – flera μF	Medel/stor	Icke-polär	Mycket hög, stabil	–40°C till +105°C	100 V – 2 kV AC/DC	Motorstyrning, AC-filter, industriell automation
Tantal	0.1 μF – 470 μF	Liten	Polär	Stabil men känslig för överspänning	–55°C till +125°C	2.5 V – 50 V DC	Medicinteknik, bärbar elektronik
Superkondensator	0.1 F – flera kF	Stor	Oftast Polär	Extremt lång cykellivslängd	–40°C till +85°C	2.5 V – 5.5 V DC (per cell)	Backup, energilagring, korttidsdrift

Vilken kondensator ska jag välja?

Beroende av vilket spänningsomfång och max spänning den kan komma att utsättas för, samt vilken miljö den ska verka i kan du besluta vilken typ av kondensator du ska välja. Här har såklart sotrleken också betydlese. Sedan avgör din applikation poläritet, kapacitans, tolerans och pris vilken väg du ska ta för att hitta rätt kondensator att rita in i konstruktionen.

Nobelprisade material i framtidens kondingar

Forskning och uteckling inom kondensatorer drivs på av en ökad uppkoppling och elektrfiering globalt vilket ger oss fler parallella trender. Gemensamt för trenderna är dock att forskare och tillverkare strävar efter att pressa in mer kapacitans på mindre yta. För industriella kraftomvandlare, motorstyrningar och elnätsutrustning har filmbaserade kondensatorer fått längre livslängd och pålitligare drift i utsatta miljöer tack vare nya polymermaterial. Nu entrar nya nano-material som Graphene och kolnanorör vilket skapa en extremt hög yta och därmed hög energitäthet för superkondensatorer (även kallade ultrakondensatorer). Här tangerar forskningen mot energilagring och nya typer av batterier för ett växande behov inom EV och förnyelsebar energi.

Samtidigt fortsätter miniaturiseringen där multilagerkeramiska kondensatorer (MLCC) har genom förbättrade keramiska material genererat bättre prestanda än tidigare, vilket är avgörande för moderna mobiltelefoner och telekomutrustning. Morgondagen kommer sannolikt även erbjuda integrerade kondensatorer i halvledarindustrin där färre komponenter möjliggör en sanbbare och flexiblare hantering i tillverkningsskedet av slutprodukten. Sammantaget så kommer kondensatorindustrin framöver växa hand i hand med ökade behov inom datacenter, förnyelsebar energi och ökad uppkoppling.

Kondensatorn - det osynliga stödet

Kondensatorer gör ingen "synlig" uppgift – de blinkar inte, snurrar inte och visar inga siffror. Men deras effekt känns överallt. Utan dem skulle strömförsörjning vara instabil, ljudsystem skulle brusa, processorer krascha, och känsliga sensorer ge felaktiga data. De är elektronikens motsvarighet till nervsystemets gliaceller: tysta, diskreta – men absolut livsnödvändiga.

Konstruerar du en ny produkt och vill ha hjälp att välja rätt kondensatorer eller har andra funderingar kring teknik och datakommunikation, hör av dig till oss på direkten. Vi är nyfikna, har kunskapen och är lätta att nå på chatt, mail eller telefon +46852400700 Missa heller inte våra artiklar i Kunskapsbanken, prenumerera på nyhetsbrevet.
