När ljuset tar nödutgången – sanningen om fiberböjar, våglängder och flyktigt ljus

Såklart vet du att det mesta av vårt data idag går via fiberoptik någon del av sträckan, även om de sista metrarna till ditt skrivbord fortfarande oftast är kopparkabel. Att data på kopparkabel inte påverkas nämnvärt av små böjar längs vägen känns rimligt, men hur är det med fiber då? Och är det egentligen inte rätt fascinerande att ljuset går ett böja överhuvudtaget? Häng med när vi kikar på böjradie och vad det har för betydelse i praktiken.

Att ljuset kan böja sig förutspådde ju Albert Einstein i sin allmänna relativitetsteori redan i början av 1900-talet, men nu gäller det inkapslat ljus, en ljusledare. Alltså en skör och tunn glastråd som bär vår digitala värld på sina axlar. Men även ljus har sina gränser. Böj fibern för skarpt, och signalen som en gång färdades elegant genom kärnan börjar läcka ut som rök ur en spricka i avgasröret.

Vad händer egentligen när ljuset ”flyr” ur fibern och varför bryr sig vissa våglängder mer än andra?

Totalreflektion är grunden till magin

I hjärtat av varje fiberoptisk kabel finns en kärna (core) av glas med något högre brytningsindex än det omgivande mantelskiktet (cladding). När ljus sänds in i kärnan reflekteras det mot gränsytan i en vinkel större än den kritiska vinkeln, vilket gör att ljuset ”studsar” fram som mot en spegel utan att lämna fibern. Detta fenomen kallas totalreflektion och är grunden för att vi kan skicka ljus över miltals avstånd med minimala energiförluster.


När böjen blir för skarp

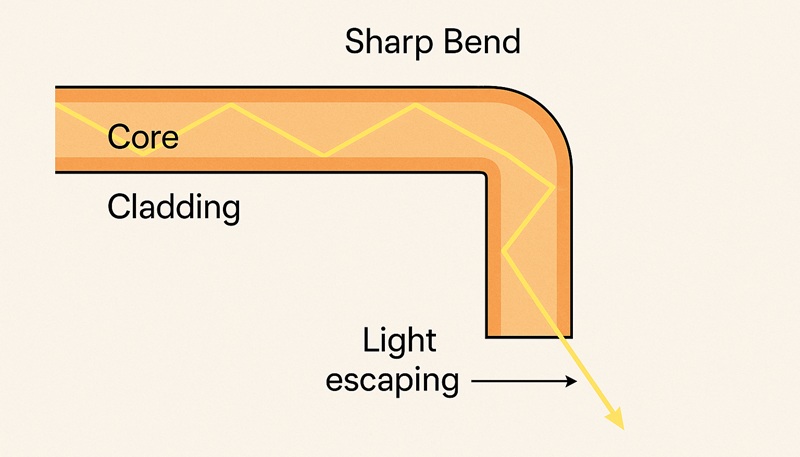

När en fiber böjs för mycket förändras vinklarna där ljuset träffar manteln. På utsidan av böjen kan ljuset träffa i en för liten vinkel och istället för att reflekteras tillbaka, bryts det ut ur fibern. Resultatet blir böjförluster, alltså optisk effekt som försvinner i tomma intet. Två typer förekommer: makroböjningar och mikroböjningar.

Makroböjningar uppstår när fibern böjs med en relativt stor radie, alltså synliga böjar eller krökar på fibern, till exempel när man drar fibern runt ett hörn eller lindar den runt en spole.

Mikroböjningar är mycket små, mikroskopiska deformationer av fibern ofta orsakade av tryck, ojämnheter, eller spänningar i fiberhöljet.

Mikroböjningar kan du som installatör inte påverka men orsakar ändå spridning eller läckage av ljus från kärnan till manteln. Makroböjningarna däremot kan du påverka genom att minimera antalet skarpa böjar.




Våglängden spelar roll

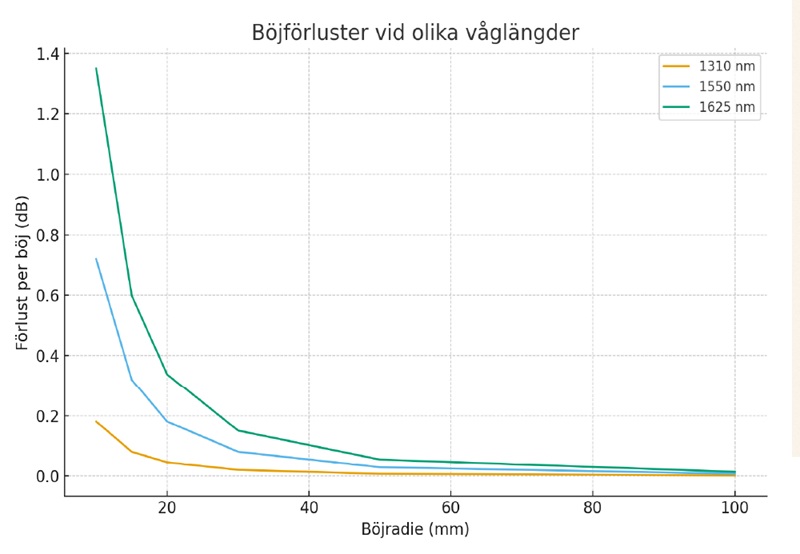

Alla våglängder av ljus påverkas inte på samma sätt i en böjd fiber. Kortare våglängder (850 nm, 1310 nm) ligger tätare i kärnans mitt och klarar böjar bättre, medan längre våglängder (1550 nm, 1625 nm) tränger längre ut mot manteln och därför är mer känsliga för böjar.

Vad betyder böjradien i databladet?

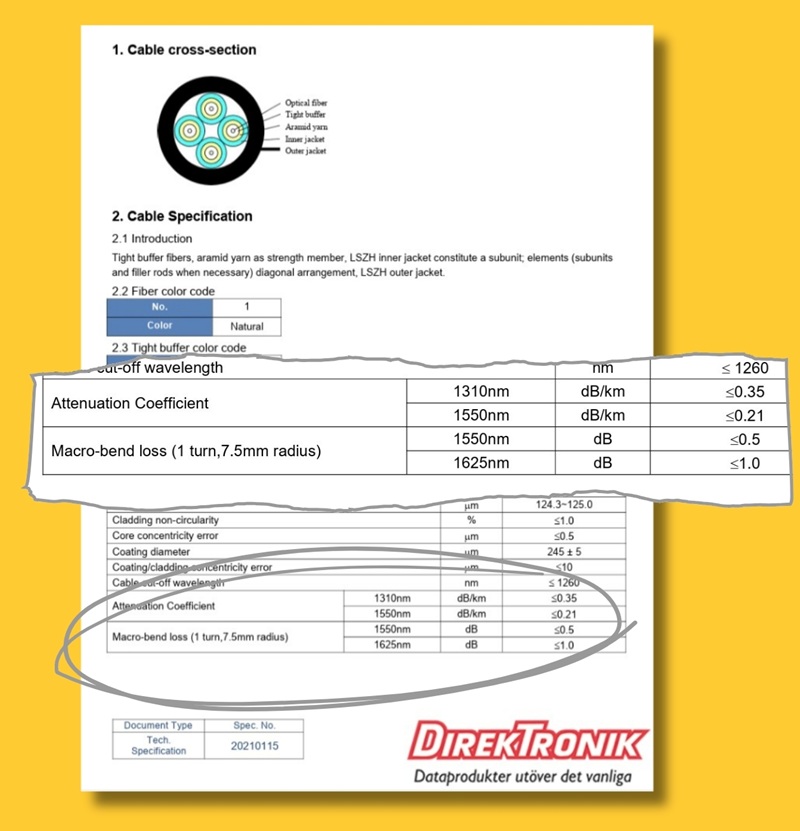

När man läser ett datablad på en fiberkabel stöter man nästan alltid på ett värde som ”Minimum bending radius: 30 mm (installed) / 60 mm (during installation)”. Detta syftar nästan alltid på en enstaka böj, att du får böja kabeln runt ett föremål med den radien utan att riskera förlust eller skada. Men om fibern lindas i flera varv runt ett rör eller spole gäller något annat. Varje varv adderar sin egen lilla böjförlust. Därför anges ibland även ”Macrobend loss: <0.1 dB per turn @ 1550 nm, 30 mm radius”.

KB_böjradie_datablad_800.jpgBöjradie är mer än bara en siffra. Det är en garanti för att ljuset får fortsätta sin resa obrutet. För snäva böjar, fel våglängd eller upprepad lindning kan alla leda till att ljuset "tar nödutgången” och förvinner ut i omgivningen istället med starkt reducerad räckvidd som följd.

En klok installatör vet att inte utmana fysiken och undviker därför skarpa böjar så gott det går. Likaså att det ackumulerade resultatet av alla faktorer som påverkar ljuset längs vägen bäst avslöjas med en dämpningsmätare och att man mäter på de vågländer som faktiskt ska användas.

Om du vill veta mer om fiber och testning eller har andra frågor om datanät och framkomlighet, så är vi lätta att nå och svarar driekt på direkt på chatt, mail eller telefon: 08 52 400 700.

Missa heller inga artiklar i Kunskapsbanken, prenumerera på nyhetsbrevet

© Copyright 2025-11-05, innehållet är skyddat enligt lagen om upphovsrätt.

Mats Backlund
Författare: Mats Backlund Område: Sortimentsansvarig, produktutveckling
