Varför har RS485 blivit så populärt igen?
Det talas ibland om att RS485 gjort comeback. Egentligen är det inte riktigt sant. Industrin har använt standarden kontinuerligt sedan början av 1980-talet. Den har funnits i fabriker, processindustri, kraftverk, ventilationsanläggningar och fastighetsautomation under flera decennier.
Det som förändrats är snarare att resten av världen har upptäckt den. När villaägare idag installerar solceller eller batterilager möter de samma teknik som automationsingenjörer arbetat med i årtionden.
Från RS232 till RS485
Nu är det kanske inte så många kvar, men de av er som följt oss sedan 80-talet och har lite erfarenhet av datorer från den tiden minns nog RS232, den klassiska seriella porten. RS232 fungerade utmärkt mellan två enheter över korta avstånd, men hade flera begränsningar:
- relativt kort kabellängd
- känslighet för elektriska störningar
- endast punkt-till-punkt-kommunikation
RS485 utvecklades för att lösa just dessa problem.
Genom att använda differentiell signalering, där mottagaren mäter skillnaden mellan två ledare istället för spänningen mot jord, blir kommunikationen betydligt mer robust mot störningar. Det gör att samma kabel kan dras hundratals meter genom en industrimiljö utan att kommunikationen påverkas nämnvärt.
Två ledare räcker för ett helt nätverk
En av de största fördelarna med RS485 är enkelheten. Normalt används endast ett tvinnat ledarpar (till skillnad mot fyra par för gigabit Ethernet). Trots det kan upp till 32 standardnoder (eller betydligt fler med moderna transceivrar) dela samma buss. Så istället för att varje apparat behöver en egen kommunikationskabel kan alla anslutas till samma buss. Resultatet blir mindre kabeldragning, enklare installation och färre potentiella felkällor. Dessutom består kontakteringen oftast av en skruvplint där det räcker att skala av isoleringen och skruva dit kopparledaren, en dröm jämfört med att få paren rätt och klämma en RJ45-kontakt som på en nätverkskabel.
Därför kan många enheter dela samma kabel
RS485 fungerar ungefär som de gamla Ethernet-hubbarna gjorde innan nätverksswitchar blev vanliga. Alla enheter delar samma fysiska kommunikationsmedium. Den viktiga skillnaden är att Ethernet hade en inbyggd mekanism för att upptäcka och hantera kollisioner (CSMA/CD). RS485 har ingen sådan funktion.
Standarden beskriver endast den elektriska signaleringen. Därför bygger de flesta RS485-system på ett kommunikationsprotokoll, exempelvis Modbus RTU, där en master styr kommunikationen och ser till att endast en enhet sänder åt gången.
I praktiken används därför nästan alltid ett master/slav-system där mastern frågar en specifik enhet, som ensam får svara. Eftersom systemen som använder RS485 skickar jämförelsevis mycket små datamängder blir det dock sällan ett problem och man kan då fullt ut dra nytta av enkelheten.
Solcellsboomen gav tekniken ett nytt skyltfönster

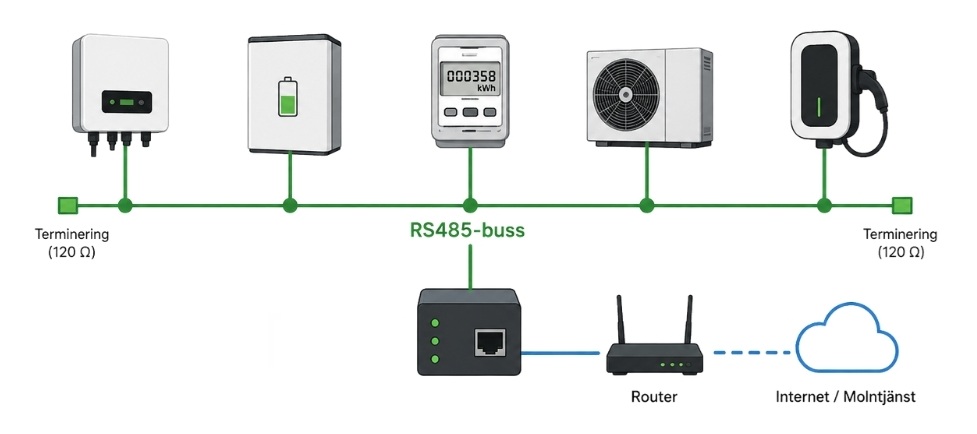

Den kanske viktigaste orsaken till att RS485 blivit så synlig är den snabba utbyggnaden av distribuerad energiproduktion. Nästan alla större tillverkare av solcellsutrustning använder idag RS485 någonstans i sina produkter.
Det gäller bland annat:
- växelriktare
- batterilager
- smarta elmätare
- energistyrsystem
- laddboxar
Ovanpå RS485 används oftast kommunikationsprotokollet Modbus RTU, som blivit något av industrins gemensamma språk. För den som bygger ett smart energisystem innebär det att produkter från olika tillverkare ofta kan kommunicera med varandra utan att någon molntjänst behöver blandas in.
Inte bara solceller
Samma utveckling syns inom många andra områden. RS485 används idag i stor omfattning inom: fastighetsautomation, ventilation och HVAC, värmepumpar, industriell automation, vatten- och avloppssystem, laddinfrastruktur och smarta elmätare.
Det är alltså inte solcellerna som gjort RS485 relevant igen. De har snarare gjort en redan etablerad industristandard synlig för en betydligt bredare publik.
Varför används inte Ethernet istället?
Det är en naturlig fråga. Ethernet är snabbare. Wi-Fi kräver inga kablar. Fiber erbjuder enorm kapacitet. Men de flesta industriella system behöver inte överföra stora datamängder. De behöver kommunicera några få mätvärden med mycket hög tillförlitlighet under många år.
För en temperaturgivare, en energimätare eller en växelriktare räcker några tiotusental bitar per sekund mer än väl. Då blir istället andra egenskaper viktigare, som:
- låg kostnad
- hög störimmunitet
- enkel installation
- lång räckvidd
- robust drift
Det är just dessa egenskaper som gjort RS485 så långlivad.
Säkerhet – en standard från en annan tid
Samtidigt finns det skäl att nyansera bilden. RS485 utvecklades under en period då industriella styrsystem normalt var helt isolerade från omvärlden. Standarden innehåller därför inga mekanismer för autentisering, kryptering
eller integritetsskydd. Den beskriver enbart det fysiska kommunikationslagret.
Den som får fysisk tillgång till en RS485-buss kan i många fall ansluta en egen mottagare och avlyssna trafiken. Om kommunikationen använder exempelvis Modbus RTU skickas informationen normalt i klartext. Det betyder inte att RS485 är osäker i sig. Men det betyder att säkerheten måste byggas på andra nivåer.
I dagens installationer sker detta ofta genom exempelvis låsta apparatskåp,
segmenterade nätverk, brandväggar, säkra gateways, krypterad kommunikation mellan gateway och överordnade system.
Det är också värt att notera att RS485 sällan exponeras direkt mot Internet. I stället fungerar den ofta som ett lokalt fältbussystem bakom en gateway som översätter kommunikationen till exempelvis Modbus TCP eller MQTT. I praktiken är det därför ofta gatewayn och nätverksarkitekturen, snarare än RS485-bussen, som avgör den totala säkerhetsnivån.
Precis som Ethernet är RS485 i grunden bara ett transportmedium. Säkerheten avgörs främst av hur systemet byggs runt tekniken.
En gammal standard med ett nytt uppdrag
Det finns tekniker som försvinner när bättre alternativ kommer. Sedan finns det tekniker som överlever därför att de redan löser sitt problem på ett mycket effektivt sätt.
RS485 tillhör den senare kategorin.
Den är billig, robust, enkel att implementera och fungerar utmärkt i elektriskt krävande miljöer där tillförlitlighet är viktigare än hög överföringshastighet. Det är därför standarden inte bara överlevt Internetrevolutionen, Ethernet och trådlösa nätverk utan också blivit en av de viktigaste byggstenarna i den moderna energiomställningen.
I en tid då vi gärna talar om artificiell intelligens, molntjänster och digitalisering är det lätt att glömma att mycket av den nya tekniken fortfarande vilar på lösningar som utvecklades för flera decennier sedan. RS485 är kanske det tydligaste exemplet på att en välkonstruerad standard kan vara lika relevant idag som när den introducerades.
Seriell kommunikation har varit en del av Direktroniks sortiment sedan slutet av 80-talet. Behöver du hjälp att välja rätt RS485-adapter, kabel eller omvandlare hjälper våra produktspecialister gärna till. Hör av dig bara, vi är lätta att nå och svarar direkt på chatt, mail eller telefon: 08 52 400 700.
