Att olika länder strävar efter världsherravälde eller i vart fall revirpinkar, märks inte bara i det dagliga nyhetsflödet, utan syns också tydligt i vilka gemensamma riktlinjer och standards man väljer att anamma. Såklart hade det varit bäst för konsumenten om alla elutrustningar globalt hade använt sig att en gemensam standard, men så har det verkligen inte blivit. Istället har vi en handfull olika som fått fotfäste i olika regioner och som gjort den här artikeln nödvändig. Det blev faktiskt så komplicerat att vi inte fann det möjligt att få in alla i samma tabell utan valde att dela upp dem på två olika. Men först en anekdotisk återblick.
IEC (International Electrotechnical Commission)
För att underlätta handel och eliminera “världens alla specialkontakter” började IEC redan på 1930-talet skissa på universella normer. Resultatet blev bland annat CEE-serien (europakontakter A–O) och senare det fristående systemet IEC 60320 för apparatuttag på kablar. Den stora fördelen med IEC-modellen är dess modulära tänk, att vägguttag och apparatkabel utbyts oberoende och över hela världen kan du hitta C13/C14-kontakten på datorer och skrivare, oavsett om väggen bakom är schuko, BS 1363 eller något annat.
IEC 60320 – apparatkontakterna
Det kanske allra mest spridda kontaktsystemet idag sitter inte i väggen, utan längst bort, i nätaggregatet på din utrustning: C7/C8, C13/C14, C15/C16, C19/C20 och de mer exotiska C21/C22 som vi nu börjar se allt oftare i våra datacenters. Varje variant är temperatursatt (T70, T120, T155) för att klara allt från radioapparater till kraftfull serverhall. Det här systemet är en genial idé, du behöver aldrig fundera på om din laptop-sladd passar – utan bara att den interna huskontakten (inlet) i apparaten matchar kabeln.
DIN EN IEC 60320 (VDE 0625-1)
Tyskland har en lång tradition av extremt noggranna elektriska normer och sedan 2002 är IEC 60320 antagen som DIN-standard (med tillägget VDE 0625-1). Här specificeras exakt vilka plast- och metallmaterial som får användas, hur mycket värme som får alstras vid kontaktpunkterna och till och med hur många cykler en kontakt får sättas i och ur innan den börjar glappa. Du hör ju själv, kanske är det härigenom tyskarna fått ryckte om sig att vara noggranna?
NEMA (National Electrical Manufacturers Association)
I Nordamerika är NEMA-standarden helt dominerande. De platta stiften är lätt igenkända i USA, Kanada och stora delar av Mexiko. Ursprungligen togs systemet fram på 1940-talet för att skapa enhetliga specifikationer som garant för säkerhet och utbytbarhet. NEMA-kontakterna märks med siffror som 1-15 (ojordad, 15 A), 5-15 (jordad, 15 A) och ända upp till industrikraft (t.ex. 6-50 för 50 A). De rektangulära jordstiften och den inbyggda säkringen i typ 5-15/5-20 är små men viktiga detaljer som skyddar mot felkopplingar.
Andra dominerande system: CEE, BS och AS/NZS
Medan NEMA härskar i Nordamerika och schuko/CEE i Europa, har Storbritannien sina rektangulära stift i BS 1363-systemet (med inbyggd säkring i varje kontakt), Australien/Nya Zeeland lutar sig mot AS/NZS 3112 med vinklade platta stift och Indien/UK-tidigare kolonier kan både ha BS 546 (rundstiftskontakter) och CEE. Mångfalden är ett arv från när elektrifieringen skedde samtidigt men isolerat i olika delar av världen och än i dag driver den marknaden för reseadaptrar.
Typ A–O (alfabetsskalan för vägguttag)
När IEC och CENELEC ville standardisera de nationella vägguttagen i Europa tog man fram en enkel alfabetisk kod: Typ A, B, C ända till O för att slippa långa nummerserier eller förvirrande lokala namn. En välment ambition kan tyckas men blev vi verkligen hjälpta av ännu en serie beteckningar? Varje bokstav beskriver form, jordning och mått på uttaget:
Typ A–B (USA/Kanada): Platta stift, med (B) eller utan (A) jordstift.
Typ C (Europlug): Tunna ojordade runda stift, anpassad för lågströmsapparater.
Typ D–M (Britiskt-arv/BS 546): Runda stift i trekant, olika diametrar för 5 A (D) och 15 A (M).
Typ E/F (Fransk respektive Tysk (och svensk/norsk) jordning): Två runda stift + jordstift i uttaget (E) eller jordband på sidan (F).
Typ G (BS 1363): Trehålsuttag med inbyggd säkring i kontakten – unikt brittiskt säkringskoncept.
Typ H–K–J (Israel/Danmark/Schweiz): Varianter på tre stift, med olika geometrier och jordningsprinciper.
Typ L (Italien): Tre runda stift i linje, i två storlekar (10 A och 16 A).
Typ N (Brasilien): Liknar C men med tre runda stift (jord i mitten).
Typ O (Thailand): Tre runda stift liknande N men med något annan dimensionering.
Den alfabetiska ”Typ-skalan” gör det enkelt att hänvisa till ett uttag utan att blanda in landsspecifika normnummer. När du ser ”Typ F” vet du direkt att det handlar om schuko-uttaget med jordband, oavsett om du befinner dig i Sverige, Tyskland eller Spanien.
I korthet:
- NEMA knyter ihop Nordamerika med platta stift och enkla säkringslösningar.
- IEC CEE (A–O) är ett gemensamt europeiskt system för vägguttag som även anammat jordstift på flera olika sätt (E, F, J, K m.fl.).
- IEC 60320 är det smidiga universella systemet på apparatsidan (kablar och inlopp).
- DIN/VDE går på djupet i material- och hållbarhetstestning av just IEC 60320-serien.
Och sedan finns det lokala varianter (BS, AS/NZS, etc.) som fortfarande utmanar den internationella enheten, men också bevisar hur mycket traditionella val kan leva kvar i vardagen. Genom att förstå både nationella uttag och apparatuttag blir det mycket enklare att välja rätt sladd, nätaggregat eller universalkontakt på din nästa resa eller i ditt serverrack.
Av ovanstående förstår man också att bara för att vi åskådliggör denna röra i tabeller nedan så innebär det inte att varje detalj i de standards som anges uppfylls. Det tabellerna vill förklara är utseendet för respektive standards kontakter samt ge en rudimentär förklaring visuell koppling mellan utseende och standard.
För bästa tabellvy
| Typ | Standard / IEC-beteckning | Beskrivning | Vanliga länder/exempel | |
|---|---|---|---|---|
 |
A | NEMA 1-15 | Ojordad, två parallella platta stift | USA, Kanada, Japan, Mexiko |
 |
B | NEMA 5-15 | Jordad, två platta stift + runt jordstift | USA, Kanada, Mexiko, delar av Centralamerika |
 |
C | CEE 7/16 (Europlug) | Ojordad, två runda stift (4 mm Ø) | Större delen av Europa inklusive Sverige och Norge samt Asien och Afrika |
 |
D | BS 546 5 A | Ojordad, tre runda kraftiga stift i triangelmönster | Indien, Sri Lanka, Nepal |
 |
E |
CEE 7/5 CEE 7/7 |
Jordad, två runda stift + jordstift i uttaget | Frankrike, Belgien, Polen, Tjeckien, Slovakien |
 |
F |
CEE 7/4 (Schuko) CEE 7/7 |
Jordad, två runda stift + jordkontakter på sidan | Tyskland, Österrike, Nederländerna, Spanien, Sverige samt Norge |
 |
G | BS 1363 | Jordad, tre rektangulära stift, inbyggd säkring | Storbritannien, Irland, Malta, Malaysia, Singapore |
 |
H | SI 32 | Jordad, tre flata stift i uppåtvinklad V-form | Israel, Västbanken, Gazaremsan |
 |
I | AS/NZS 3112 | Jordad, två lutande platta stift + ett platt jordstift | Australien, Nya Zeeland, Kina, Argentina |
 |

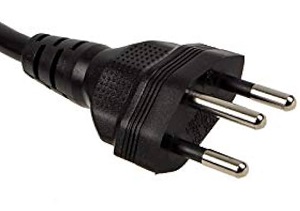

J | SEV 1011 | Jordad, tre runda stift | Schweiz, Liechtenstein |
 |
K | DS 60884-2-1 | Jordad, tre runda stift (central jordhylsa i plugg) | Danmark, Grönland |
 |
L | CEI 23-16 | Ojordad/jordad, tre runda stift i linje (10 A, 16 A) | Italien, Chile, Eritrea |
 |
M | BS 546 15 A | Ojordad, tre större runda stift (15 A-variant) | Sydafrika, Lesotho, Swaziland, Indien (tunga laster) |
 |
N | ABNT NBR 14136 | Jordad, tre runda stift (4 mm Ø, 4,8 mm Ø, jord) | Brasilien |
 |
O | TIS 166-2549 | Jordad, tre runda stift | Thailand |

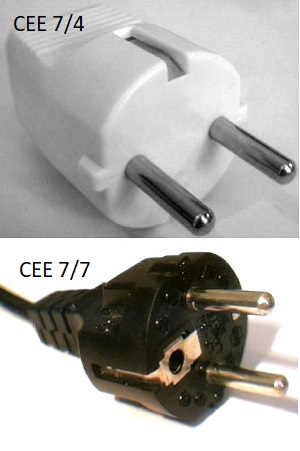

Skälet till att CEE 7/7 står angiven både under Typ E och Typ F är för att CEE 7/7 egentligen inte är en egen vägg-uttagstyp utan den kombinerade han-plugg som passar både i E-uttagen (CEE 7/5) och F-uttagen (CEE 7/4). Alltså:
- Vägguttag: CEE 7/5 (Typ E) och CEE 7/4 (Typ F)
- Plugg: CEE 7/7 (hybridpluggen med både hål för jordstift och sidokontakter)
| IEC 60320 | Användning | Märkström / Spänning | Max pinntemp. | DIN-standard (temperaturklass) | |
|---|---|---|---|---|---|
 |
C5/C6 | Jordad “Musse Pigg” för bärbar utrustning (t.ex. laptop) | 2,5 A, 250 V | 70 °C | DIN EN IEC 60320-1 VDE 0625-1, T70 |
 |
C7/C8 | Ojordad “figur-8” för lätt utrustning | 2,5 A, 250 V | 70 °C | DIN EN IEC 60320-1 VDE 0625-1, T70 |
 |
C13/C14 | Jordad standard (datorer, skärmar m.m.) | 10 A, 250 V | 70 °C | DIN EN IEC 60320-1 VDE 0625-1, T70 |
 |
C15/C16 | Värmetålig variant (t.ex. vattenkokare) | 10 A, 250 V | 120 °C | DIN EN IEC 60320-1 VDE 0625-1, T120 |
 |
C19/C20 | Tyngre laster (servrar, PDU:er) | 16 A, 250 V | 70 °C | DIN EN IEC 60320-1 VDE 0625-1, T70 |
 |
C21/C22 | Mycket hög temperatur (t.ex. värmekabel) | 16 A, 250 V | 155 °C | DIN EN IEC 60320-1 VDE 0625-1, T155 |
Direktronik lagerför inte alla dessa olika kablar och kontakter, men kan oftast snabbt ta fram den typ du behöver. Hör av dig till oss bara. Vi kan det mesta som rör kablar och har erfarenhet från mängder av projekt inom en lång rad områden. Vi är dessutom lätta att nå och svarar direkt på chatt, mail eller telefon: 08 52 400 700.
