Är inte RS-485 och RS-422 egentligen samma sak?
För att förstå varför de är så lika måste vi titta på deras gemensamma superkraft: ett balanserat gränssnitt. Tänk dig att du ska skicka ett meddelande genom en maskintung, elektriskt stökig fabrik. Motorer, frekvensomriktare, kontaktorer och annan elektrisk utrustning kan skapa störningar som letar sig in i kablarna.
Med exempelvis RS-232 överförs signalen som en spänning i förhållande till jord. RS-422 och RS-485 arbetar istället med ett par ledare där mottagaren tittar på spänningsskillnaden mellan ledarna. Om en elektrisk störning påverkar båda ledarna ungefär lika mycket kan mottagaren därför till stor del ignorera störningen och fortfarande läsa skillnaden mellan signalerna.
Det är den enkla princip bakom standardernas imponerande störimmunitet.
Tillsammans med ett tvinnat ledarpar gör det att RS-422 och RS-485 kan användas över mycket längre avstånd än exempelvis klassisk RS-232 och fungera bra även i elektriskt krävande miljöer.

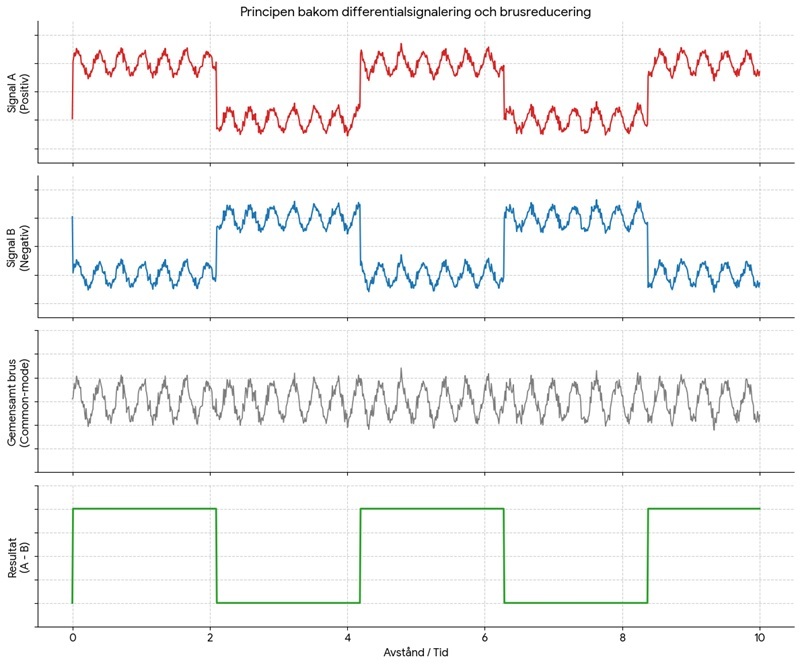

Så tolkar du bilden:
Steg 1 (Sändning): Sändaren skickar en etta. Det gör den genom att lägga en positiv spänning på ledare A och en exakt likadan men negativ spänning på ledare B. De är perfekta spegelbilder av varandra.
Steg 2 (Brus på vägen): Mitt på kabeln slår en elmotor i fabriken igång. Den skapar en stöt av elektromagnetiskt brus. Eftersom ledarna ligger tätt tvinnade i samma kabel drabbas både ledare A och ledare B av exakt samma störning.
Steg 3 (Mottagning): Nu händer magin. Mottagaren bryr sig inte om spänningen mot jord. Den gör istället en subtraktion av de två ledarna: (Ledare A) minus (Ledare B).Eftersom bruset har samma tecken (positiv eller negativ) och styrka på båda linjerna blir Brus - Brus = 0. Bruset raderas ut helt. Eftersom datasignalerna hade motsatta tecken (den ena negativ och andra positiv) blir Data - (-Data) = 2 × Data. Datasignalen blir alltså dubbelt så stark.
Det är denna enkla men geniala matematik som gör att RS-422 och RS-485 kan köras över en kilometer bort i miljöer där vanlig RS-232 eller USB-kablar skulle sluta fungera efter bara några meter.
Skillnaden: Monolog vs. gruppsamtal
Om de bygger på samma grundprincip, varför finns det då två standarder?
RS-485 bygger vidare på många av principerna i RS-422, men den stora skillnaden handlar om hur många sändare som får dela samma kommunikationsledning. Det är här våra två industriveteraner visar sina olika personligheter.
RS-422 – monologen
RS-422 är i grunden konstruerat för en sändare som skickar information till en eller flera mottagare. En sändare kan alltså stå och prata medan flera andra enheter lyssnar. Eftersom ingen annan sändare behöver ta över samma ledarpar behöver sändaren normalt inte koppla bort sig elektriskt från linjen. Vid dubbelriktad kommunikation används ofta två separata ledarpar: ett par för kommunikationen åt ena hållet och ett annat för kommunikationen tillbaka. Det ger full duplex, det vill säga att båda sidor kan sända samtidigt.
RS-485 – gruppsamtalet
RS-485 är istället konstruerat för multipoint-kommunikation, där flera sändare och mottagare kan vara anslutna till samma buss (kabel).
Då uppstår ett nytt problem.
Om alla börjar prata samtidigt blir det ungefär som surret gruppen precis innan måndagsmötet drar igång på kontoret. Resultatet blir inte särskilt begripligt. Därför kan en RS-485-sändare koppla bort sig elektriskt från bussen när den inte sänder. Funktionen brukar kallas tri-state.
På en vanlig tvåtråds RS-485-buss turas enheterna alltså om att använda samma ledarpar. Du får då half duplex, det vill säga att när den ena pratar får de andra lyssna.
Vem som faktiskt får prata och när bestäms däremot inte av RS-485-standarden. Det hanteras av protokollet ovanpå, exempelvis Modbus RTU.
| Tekniskt särdrag | RS-422 | RS-485 |
|---|---|---|
| Grundprincip | Differentiell signalering | Differentiell signalering |
| Typisk topologi | En sändare, flera mottagare | Flera sändare och mottagare på samma buss |
| Antal sändare på samma ledarpar | 1 | Flera, men normalt endast en aktiv åt gången |
| Mottagare / belastning | Upp till 10 mottagare enligt standarden | 32 standardlaster, ofta fler med moderna transceivrar |
| Vanlig kabeldragning | 4 trådar vid dubbelriktad kommunikation | 2 trådar vid half duplex, 4 trådar förekommer |
| Maximal datahastighet | Upp till 10 Mbps | Upp till 10 Mbps för klassiska implementationer; moderna transceivrar kan vara snabbare |
| Typiskt långt avstånd | Omkring 1 200 meter vid lägre hastigheter | Omkring 1 200 meter vid lägre hastigheter |
| Mottagarkänslighet | Cirka ±0,2 V | Cirka ±0,2 V |
| Sändaren kan kopplas bort från bussen | Normalt inte nödvändigt | Ja, nödvändigt på en delad buss |
Tittar man noga i tabellen ser man att hastighet och avstånd är en kompromiss. Att en standard kan användas över cirka 1 200 meter och samtidigt klara hastigheter på flera megabit per sekund betyder inte att du kan få båda egenskaperna samtidigt.
Ju längre kabeln blir, desto lägre datahastighet kan normalt användas med bibehållen signalintegritet. Vid korta kabelsträckor kan hastigheten istället höjas betydligt.
I praktiska installationer används dessutom ofta betydligt lägre hastigheter än vad själva gränssnittet teoretiskt klarar. Utrustningen, kabeln, topologin, störmiljön och kommunikationsprotokollet sätter tillsammans de verkliga gränserna.
32 enheter – eller 256?
En siffra som ofta nämns i samband med RS-485 är 32 enheter, men det är egentligen en förenkling.
RS-485 definierar något som kallas en "Unit Load", alltså hur stor elektrisk belastning en mottagare utgör på bussen. En traditionell mottagare motsvarar en Unit Load och en standardenlig RS-485-sändare ska kunna driva 32 sådana laster.
Moderna transceivrar belastar ofta bussen betydligt mindre. En mottagare som motsvarar 1/4 Unit Load gör det exempelvis möjligt att ansluta upp till 128 sådana laster, medan en 1/8 Unit Load i teorin kan möjliggöra upp till 256. Därför är det bättre att tänka 32 standardlaster än exakt 32 fysiska apparater.
Hur vet du vad dina egna prylar klarar?

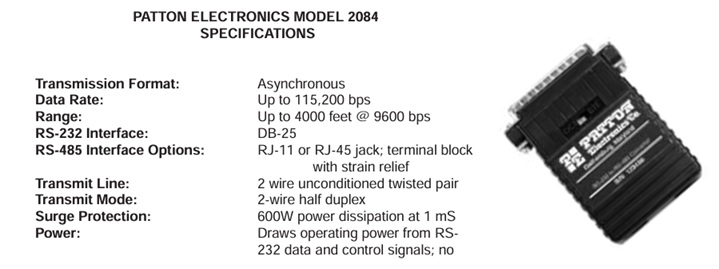

För att ta reda på vilken hastighet och vilket avstånd din specifika utrustning klarar, räcker det tyvärr sällan att titta på utsidan av plastlådan. Du behöver kika i manualen eller databladet efter följande ledtrådar:
Baud rate eller Data rate:
Leta efter specifikationen för kommunikationsporten. Där står det ofta angivet ett spann, till exempel ”Baud rate: 2400 to 115200 bps”. Det är mjukvaran eller hårdvaran i enheten som sätter denna gräns. Även om kabeln klarar mer, kan enheten inte prata snabbare än sin högsta inställning.
Transceiver-modell:
I mer avancerade datablad eller elscheman kan du se exakt vilket chip som sitter på kretskortet (till exempel MAX485, ST485 eller ADM485). Om du söker på det specifika chipets artikelnummer på tillverkarens hemsida ser du direkt dess fysiska maxhastighet. Vissa specialchip klarar idag upp till 20 eller 50 Mbps, medan de vanligaste industriella standardchippen ligger runt 2,5 till 10 Mbps.
Kan RS422 och RS485 prata med varandra?
Här blir det intressant.
Eftersom RS-422 och RS-485 använder närbesläktad differentiell signalering går de i vissa situationer att kombinera. Men det betyder inte att alla RS-422-portar automatiskt kan kopplas till alla RS-485-portar.
Det finns två separata frågor som måste vara besvarade:
Är de elektriskt kompatibla?
Pratar enheterna samma protokoll?
Det senare är lätt att glömma.
RS-422 och RS-485 beskriver i första hand det elektriska gränssnittet. De säger inte att enheterna använder samma meddelandeformat, baud rate, databitar, paritet eller protokoll. Två enheter kan alltså vara elektriskt kompatibla och ändå inte förstå ett ord av vad den andra säger.
Tre situationer du kan stöta på
1. RS-422 och fyrtråds RS-485
Det här är den enklaste situationen. I ett fyrtrådssystem finns separata differentiella ledarpar för sändning och mottagning. Därmed liknar den fysiska topologin RS-422 betydligt mer. Det kan därför finnas installationer där RS-422 och fyrtråds RS-485 kan kommunicera direkt.
Men kontrollera alltid utrustningens dokumentation innan du kopplar ihop portarna. Transceivrarnas elektriska specifikationer och kommunikationsprotokollet måste fortfarande vara kompatibla.
2. RS-422 mot tvåtråds RS-485
Här ska man vara betydligt försiktigare. En vanlig tvåtråds RS-485-buss använder samma ledarpar för kommunikation åt båda hållen. Därför måste sändarna kunna koppla bort sig från bussen när någon annan ska sända.
En typisk RS-422-sändare är däremot avsedd att fortsätta driva sitt ledarpar. Att helt enkelt bygla ihop TX och RX på en RS-422-port och ansluta den till en tvåtråds RS-485-buss är därför inte en generell lösning. I värsta fall försöker två sändare driva bussen samtidigt.
Om utrustningens dokumentation uttryckligen beskriver hur en sådan inkoppling ska göras kan situationen naturligtvis vara en annan. Men utan sådant stöd bör man inte utgå från att det fungerar.
3. Den säkra lösningen – en konverterare
När en RS-422-enhet ska anslutas till ett tvåtråds RS-485-system är en aktiv RS-422/RS-485-konverterare ofta den enklaste och mest förutsägbara lösningen. Konverteraren fungerar som en mellanhand mellan gränssnitten och kan hantera skillnaden mellan en permanent RS-422-sändare och en RS-485-buss där sändaren måste släppa linjen. Vissa konverterare kan dessutom automatiskt känna av datatrafiken och styra RS-485-sändaren utan någon separat styrsignal. Det minskar både kabeltrassel och risken för svårdiagnostiserade kommunikationsproblem.
Glöm inte slutstationen
När du blandar dessa tekniker finns det en sista, avgörande detalj som avgör om systemet kommer att fungera: termineringsmotstånd.
Eftersom signalerna färdas snabbt genom kablarna kan de studsa i änden av sladden och krocka med sig själva, precis som ett eko i en tom betongkorridor. För att förhindra detta sätter man ett motstånd (oftast på 120 ohm) i absolut sista änden av kabeln för att absorbera signalen.
I ett rent RS-422-system sätter du ett motstånd vid varje mottagare i slutet av linjen. Det är inte ovanligt att detta finns inbyggt i enheten och bara behöver aktiveras med en mikrobrytare, oftast kallad terminering.

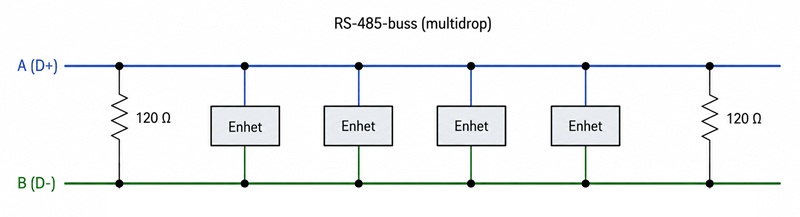

I ett RS-485-system sätter du istället motstånd enbart i de två yttersta fysiska ändarna av bussen, men aldrig på enheterna mellan ytter-enheterna.
Två kusiner med olika talanger
RS-422 och RS-485 förväxlas ofta av en god anledning. De bygger på samma grundidé: differentiell signalering som ger lång räckvidd och mycket god störimmunitet. De används dessutom i liknande miljöer och kan i vissa installationer till och med arbeta tillsammans.
Men deras styrkor är olika.
RS-422 passar bra när en sändare ska kommunicera till en eller flera mottagare och när separata ledarpar kan användas för kommunikationen.
RS-485 kommer till sin rätt när flera enheter behöver dela samma kommunikationsbuss. Det är alltså skillnaden mellan monologen och gruppsamtalet.
Och precis som i ett riktigt gruppsamtal är det inte mikrofonen som avgör om deltagarna förstår varandra. Någon måste fortfarande bestämma vem som får prata, när det är dags att vara tyst och vilket språk alla ska använda. Det är där kommunikationsprotokollet kommer in.
Med rätt topologi, rätt terminering och lite respekt för vad respektive standard faktiskt är konstruerad för visar RS-422 och RS-485 varför tekniker från 1970- och 1980-talet fortfarande arbetar vidare i moderna industrisystem. Ibland behöver man helt enkelt inte uppfinna hjulet igen.
Om du behöver hjälp med att reda ut problem kring gamla seriella gränssnitt, att välja rätt RS485/RS422-konverterare eller har andra funderingar kring datakommunikation så hjälper våra produktspecialister gärna till. Hör av dig bara, vi är lätta att nå och svarar direkt på chatt, mail eller telefon: 08 52 400 700.
