Strömförsörjning

När är PoE rätt lösning?

I många nätverksinstallationer behöver utrustningen både nätverksanslutning och strömförsörjning. Det kan handla om accesspunkter i taket, övervakningskameror på en fasad eller touchpaneler i ett mötesrum. Gemensamt är att utrustningen ofta placeras där den gör störst nytta, inte där det råkar finnas ett eluttag. Med Power over Ethernet (PoE) kan både data och ström överföras via samma nätverkskabel. Det förenklar installationen, minskar mängden kablage och gör det lättare att placera utrustningen optimalt.

Var används PoE?

PoE används idag inom en rad olika områden och är ofta ett självklart val när nätverksansluten utrustning behöver strömförsörjas.

Vanliga användningsområden är:

Accesspunkter och trådlösa nätverk
IP-kameror och CCTV-system
Passersystem och kortläsare
Intercom och porttelefoner
Touchpaneler och mötesrumssystem
Digital signage
IoT-enheter och sensorer
Automations- och styrsystem inom fastighet och industri

Tack vare att både ström och data går i samma kabel kan installationen ofta genomföras snabbare och med färre begränsningar än traditionella lösningar.

När behövs en PoE-injektor?

Alla switchar har inte inbyggt stöd för PoE. Det betyder dock inte att hela nätverket måste byggas om eller att befintlig utrustning behöver bytas ut.

En PoE-injektor är ett enkelt sätt att komplettera en installation med ström över nätverkskabeln. Den placeras mellan switchen och den anslutna enheten och matar in ström på Ethernet-förbindelsen.

En PoE-injektor är ofta en bra lösning när:

Du har en switch utan PoE-stöd
Du vill undvika att byta ut fungerande utrustning
Endast en eller ett fåtal enheter behöver strömförsörjas
Du vill bygga ut en befintlig installation på ett kostnadseffektivt sätt

När behövs en PoE-splitter?

Medan en PoE-injektor matar in ström i kabeln i ena änden, gör en PoE-splitter motsatsen i den andra änden. Den tar emot en PoE-matad kabel och delar upp den i separat data och ström, ofta med rätt spänning för enheter som saknar inbyggt PoE-stöd – till exempel en IP-kamera eller router som bara har en vanlig DC-ingång.

Injektor och splitter används alltså ofta tillsammans: injektorn vid switchen och splittern vid enheten. På så sätt kan även utrustning som saknar eget PoE-stöd strömförsörjas via nätverkskabeln.

Fördelar med PoE

Den största fördelen med PoE är enkelheten. När både ström och data transporteras i samma kabel minskar behovet av separata installationer och antalet komponenter i nätverket.

Det innebär bland annat:

Färre kablar att installera och underhålla
Kortare installationstid
Lägre installationskostnader
Större frihet vid placering av utrustning
Enklare felsökning och service
Minskad behov av separat eldragning

För många verksamheter innebär det också att framtida utbyggnader blir enklare att genomföra.

Hur mycket ström kan PoE leverera?

PoE finns i flera standarder med olika effektnivåer, vilket avgör vilken typ av utrustning som kan strömförsörjas. Nedan anges den effekt som normalt kan nå den anslutna enheten:

PoE (802.3af) – upp till cirka 13 W vid enheten, vanligt för enklare accesspunkter och IP-telefoner
PoE+ (802.3at) – upp till cirka 25 W vid enheten, tillräckligt för många moderna accesspunkter och PTZ-kameror
PoE++/4PPoE (802.3bt) – upp till cirka 51–71 W vid enheten beroende på klass, vilket räcker till exempelvis större touchpaneler, tunna klienter eller vissa belysningsarmaturer

Ju fler enheter som delar samma switch, desto viktigare blir det att kontrollera switchens totala PoE-budget, det vill säga den sammanlagda effekt switchen kan leverera till samtliga anslutna enheter samtidigt.

Utvecklingen går mot allt högre effektnivåer över samma kabel. Redan idag testas lösningar för att strömförsörja tyngre last, som viss belysning eller mindre skärmar, helt via nätverkskabeln. Det är ännu inte lika standardiserat eller brett stöttat som dagens PoE-klasser, men pekar på att PoE:s roll som strömkälla sannolikt fortsätter att växa framöver.

Hur långt kan PoE överföra ström?

Standardiserad Ethernet och PoE är normalt dimensionerad för en total kabellängd på upp till 100 meter, inklusive patchkablar.

Den faktiska räckvidden och tillgängliga effekten påverkas bland annat av:

Kabelns längd
Kabeltyp och kvalitet
Kabelns ledararea
Effektbehovet hos den anslutna enheten
PoE-standard
Temperatur och installationsmiljö

Vid längre avstånd kan en PoE-extender användas för att förlänga både nätverk och ström. Exakt räckvidd beror på utrustningen och installationens förutsättningar.

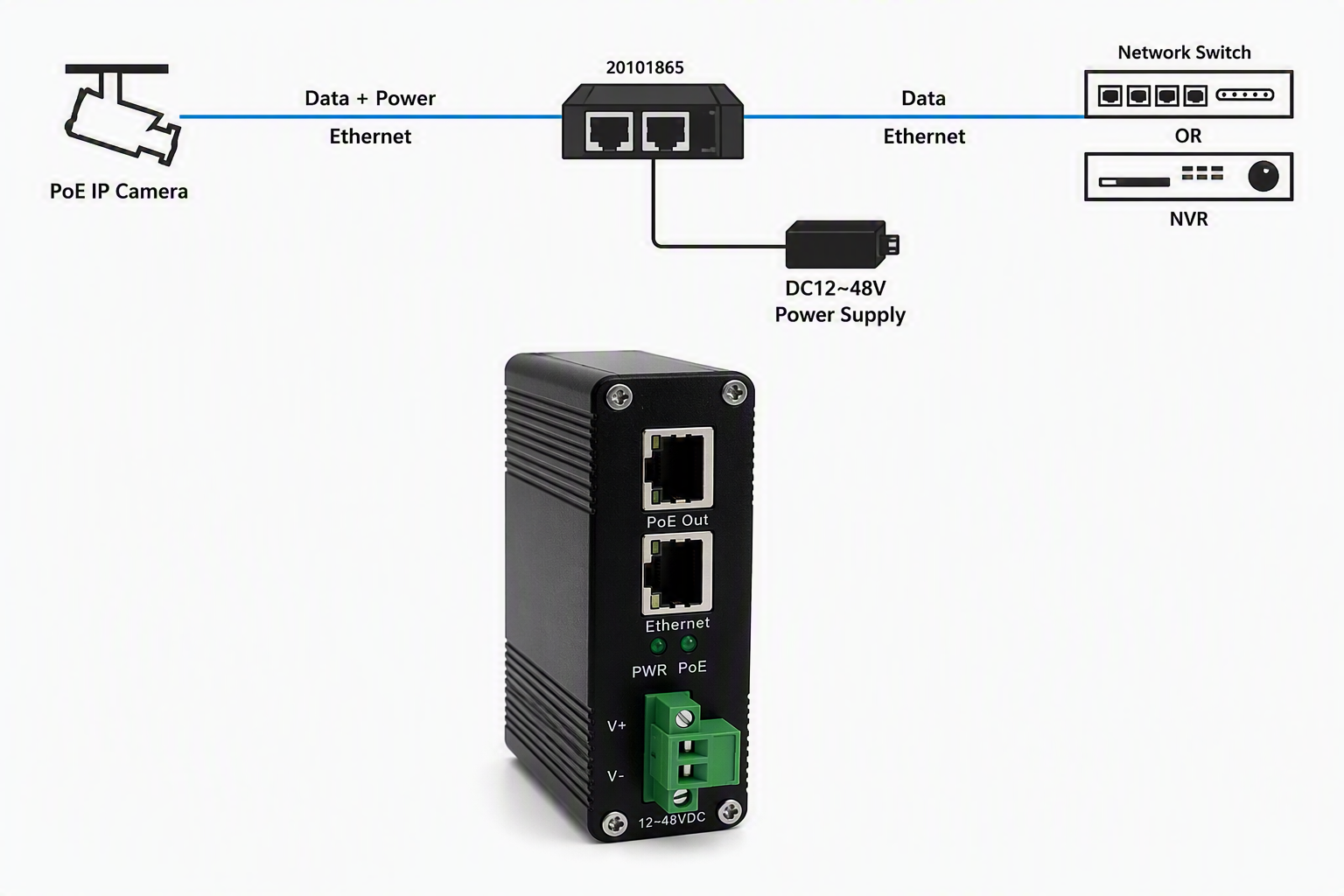

Industriell Gigabit PoE+-injektor

I industriella miljöer och andra krävande installationer ställs ofta högre krav på driftsäkerhet och robust konstruktion. Då kan en industriell PoE-injektor vara ett lämpligt val.

Produkten erbjuder:

Gigabit Ethernet
PoE+
Inspänningsområde 12–48 V DC
DIN-skenemontage
Robust design för industriella miljöer

Den lämpar sig för installationer inom nätverk, säkerhet, AV, fastighetsautomation och industri där både data och ström behöver distribueras via samma nätverkskabel.

Sammanfattning

PoE är en enkel och kostnadseffektiv teknik för att kombinera ström och data i en och samma kabel. Vilken PoE-standard som behövs beror på vad som ska strömförsörjas – från enklare IP-telefoner till mer krävande utrustning som touchpaneler eller PTZ-kameror.

Saknar den befintliga switchen PoE-stöd kan en PoE-injektor ofta lösa det utan att hela nätverket behöver byggas om. En PoE-splitter gör det samtidigt möjligt att koppla in utrustning som saknar eget PoE-stöd.

För installationer i tuffare miljöer finns även robustare alternativ, som den industriella Gigabit PoE+-injektorn ovan.

Har du några frågor eller önskemål runt produkter för PoE eller något annat inom området hållbar strömförsörjning, så finns Direktroniks prisbelönta kundservice alltid redo* på telefon, e-post eller Chat.
