A-coded, D-coded eller X-coded? Så väljer du rätt M12-kontakt

X-coded, D-coded, A-coded. Namnen låter nästan som hemliga militära projektnamn och även om M12-kontakten inte har sitt ursprung i försvarsstandarder återfinns den idag i många robusta system där driftsäker kommunikation är avgörande. Från fabriksautomation och robotik till försvars- och fordonsindustrin används M12 för att koppla samman utrustning i miljöer där vanliga nätverkskontakter inte alltid räcker till. Men vad betyder egentligen kodningarna och när används de?

Från sensorer och robotar till högpresterande industrinätverk, M12-kontakten har blivit en självklar standard i dagens automatiserade miljöer. Men vad betyder egentligen beteckningar som A-coded, D-coded och X-coded. Och varför spelar de så stor roll?

I takt med att industrin blir allt mer uppkopplad ökar också kraven på stabil och säker kommunikation mellan maskiner, sensorer och styrsystem. Samtidigt måste utrustningen fungera i miljöer där vibrationer, fukt, damm och elektromagnetiska störningar är vardag. Det är här RJ45-kontakten går ut och M12-kontakten kommer in i bilden.

M12 är en robust cirkulär kontakt med skruvlåsning som utvecklats för industriella applikationer. Tack vare sin kompakta design och höga tålighet används den idag inom allt från fabriksautomation och processindustri till robotik och maskinvision.

M för mm och inte MIL

En vanlig missuppfattning är att den fått sin M-beteckning från sitt släktskap med militära cirkulära don (typ MIL-DTL-38999), men det stämmer inte. M-serien av kontakter (M5, M8, M12) är en renodlad civil industristandard utvecklad i Tyskland under 1980-talet för att koppla ihop sensorer och givare i fabriker. Bokstaven "M" står för metrisk gänga och siffran "12" (i fallet M12) anger gängans ytterdiameter i millimeter.

Men alla M12-kontakter är inte likadana. För att förhindra felkopplingar och optimera olika användningsområden delas de in i olika kodningar, där de vanligaste är A-coded, D-coded och X-coded.

Kodning Typisk användning Max hastighet
A-coded Sensorer, I/O, enklare data Låg till medel
D-coded Industrial Ethernet 100 Mbps
X-coded Högpresterande Ethernet 1–10 Gbps

A-coded – ryggraden i automationen

A-coded är den mest använda varianten och återfinns ofta i klassiska automationssystem. Den används främst för anslutning av sensorer, aktuatorer och I/O-enheter där tillförlitlig signalöverföring är viktigare än hög datahastighet.

I praktiken innebär det att A-coded ofta sitter i allt från induktiva givare till fotoceller och temperaturgivare. För många maskinbyggare är detta den självklara standardkontakten för fältkommunikation.

D-coded – när industrin började prata Ethernet

När industriella nätverk som PROFINET och EtherCAT började ta större plats behövdes en kontakt som kunde hantera Ethernetkommunikation i tuffa miljöer. Resultatet blev D-coded. Denna variant är utvecklad för Fast Ethernet och klarar datahastigheter upp till 100Mbps

Till skillnad från traditionella RJ45-kontakter erbjuder D-coded betydligt bättre skydd mot vibrationer och störningar, vilket gör den särskilt lämpad för produktionslinjer och industriella nätverk.

X-coded – byggd för framtidens datamängder

Även om Gigabit Ethernet idag dominerar i kontorsnät är 100Mbps fortfarande vanligt inom industrin. I de modernaste fabrikerna räcker det dock inte längre. Industriella kameror, AI-baserad bildanalys och avancerade robotsystem kräver betydligt högre bandbredd. Därför har X-coded blivit allt vanligare och det du ska förvänta dig att vi har på lager.

X-coded är alltså konstruerad för högpresterande Ethernet och stödjer hastigheter upp till 10Gbps

Den förbättrade skärmningen och den interna separationen mellan ledarparen minimerar störningar och gör kontakten idealisk för dataintensiva applikationer där stabil kommunikation är avgörande.

Egenskap D-coded X-coded
Ethernettyp Fast Ethernet Gigabit / 10G
Max hastighet 100 Mbps 10 Gbps
Antal ledare 4 8
Typisk kabel Cat5e Cat6A / Cat7
Vanliga system PROFINET, EtherCAT Maskinvision, bildanalys
EMI-skydd Bra Mycket bättre

Från fabrik till kontor

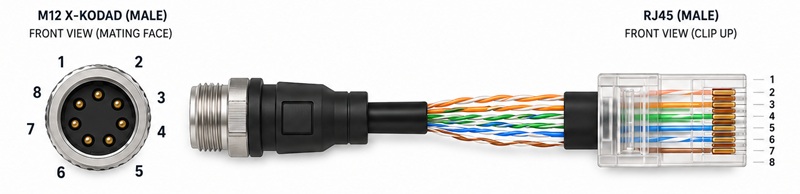

M-kontakten och kablagen baserade på den är betydligt dyrare, större och klumpigare att hantera så givetvis vill du inte fortsätta att bygga med M-serien utanför fabriksnätverket. Därför kan det vara bra att känna till hur kopplingen ser ut mellan en vanlig RJ45-kontakt och en M12. Vi har förvisso standardlängder på lager och tillverkar det du behöver med kort varsel, men ibland behöver man dra kabel genom ett tight hål och koppla kablen själv. Så här kopplar du en adapterkabel mellan M12 och RJ45.

M12 X-coded Pin Signal Ethernet-par Ledar-färg (T568B) RJ45 Pin
1 Pair A + Par A Vit/Orange 1
2 Pair A − Par A Orange 2
3 Pair B + Par B Vit/Grön 3
6 Pair B − Par B Grön 6
4 Pair C + Par C Blå 4
5 Pair C − Par C Vit/Blå 5
7 Pair D + Par D Vit/Brun 7
8 Pair D − Par D Brun 8


Det kan verka som en detalj vilken kodning som används i ett system, men valet påverkar både prestanda, driftsäkerhet och framtida skalbarhet. Genom rätt kodning säkerställs att rätt signaler går till rätt utrustning samtidigt som risken för felkoppling minskar. I takt med att smart industri och industriell Ethernet fortsätter växa lär M12-kontakten förbli en central komponent i den moderna fabriken.

Till sist. Även om A-coded, D-coded och X-coded är de vanligaste inom industriell Ethernet och automation finns det flera andra M12-kodningar anpassade för specifika applikationer. M12-kontakter standardiseras inom IEC 61076-2-serien, som omfattar olika kodningar och varianter för signal-, data- och kraftöverföring i industriella miljöer.

Hör av dig till oss om du vill veta mer om M12-kablar eller extra tåliga switchar försedda med M12-kontakter. Vi lätta att nå och svarar direkt på chatt, mail eller telefon: 08 52 400 700.

Missa heller inga artiklar i Kunskapsbanken, prenumerera på nyhetsbrevet
