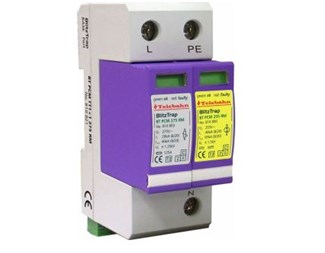

T2 Single phase 1P+N, Uc: 275V. In: 20KA. Imax: 40KA

Best.nr 20119852

T2(Klass C) Enfas Åsk/överspänningsskydd

Transientskydd och överspänningskydd för installation vid LPZ 0B-1 eller högre, skyddar lågspänningsutrustning mot överspänningsskador. Används i modulär SPD Klass II (Klass C) för TT 1+1-krets och TN-strömförsörjningssystem. Designad enligt IEC 61643-11/EN 61643-11. Läs mer

Varianter

Lagerstatus 2 st
Leveranstid 1-2 dagar
2 770 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Huvudegenskaper

    • Liten
    • Snabb respons
    • Dubbla termiska frånkopplingsenheter, vilket ger mer pålitligt skydd
    • Multifunktionell terminal för anslutning av ledare och samlingsskenor
    • Grönt fönster ändras till rött vid fel och ger även fjärrlarmkontroll samtidigt

    Användningsområde  Används i TT- och TN-system (“1+1” krets).

    TT- och TN-system

    • TT-system: I detta system är neutralpunkten hos kraftkällan (ofta en transformator) jordad, men utrustningens skyddsledare är direkt kopplade till en egen jordelektrod som är separat från kraftkällans jord. Det är vanligt i vissa delar av världen där man vill minimera jordfelströmmar.

    • TN-system: I detta system är neutralpunkten hos kraftkällan jordad och utrustningens skyddsledare är kopplade till samma jordningssystem som kraftkällan. TN-system finns i flera varianter (TN-C, TN-S, TN-C-S) beroende på hur jordningen är organiserad och vilken typ av skyddsledare som används.

    “1+1” Krets

    Termen "1+1 krets" indikerar att överspänningsskyddet består av två delar:

    1. Primär skyddskomponent (t.ex. en avledare eller varistor) för att hantera den huvudsakliga överspänningen.
    2. Sekundär skyddskomponent (t.ex. en backup-skyddsenhet eller en extra avledare) som ger extra skydd i fall att den första skyddskomponenten skulle misslyckas.

    Sammanfattningsvis betyder det att detta överspänningsskydd kan användas i både TT- och TN-system och att det har en dubblerad skyddskonfiguration (“1+1”) för att förbättra tillförlitligheten av skyddet.



    Typ BT PCM TT1+1 275 RM-1 Förklaring
    Nominell spänning [Un] 230V AC Den vanliga driftspänningen för enheten.
    Märkspänning (max. kontinuerlig spänning) [Uc] 275V AC / 255V AC Den maximala spänningen som enheten kan hantera utan att skadas.
    Nominell urladdningsström (8/20) [In] L-N, N-PE: 20kA / 40kA Den standardiserade strömmen som enheten kan avleda under en överspänning.
    Max. urladdningsström (8/20) [Imax] L-N, N-PE: 40kA / 65kA Den högsta strömmen som enheten kan avleda under en kortvarig överspänning.
    Spänningsskyddsnivå vid In [Up] L-N, N-PE: ≤ 1.25kV / ≤ 1.5kV Den maximala spänningen som enheten släpper igenom vid nominell urladdningsström.
    Spänningsskyddsnivå vid 5kA [Up] L-N: ≤ 1.0kV Den maximala spänningen som enheten släpper igenom vid en specifik ström på 5kA.
    Svarstid [tA] L-N, N-PE: ≤ 25ns / ≤ 100ns Hur snabbt enheten reagerar på en överspänning.
    Förmåga att släcka följströmmar vid Uc N-PE: 100Arms Enhetens förmåga att hantera och avbryta följströmmar.
    Max. säkring [F] 125A gL/gG Den maximala säkringsstorleken som är rekommenderad för att skydda enheten.
    Drifttemperaturområde [Tu] -40°C…+80°C Den temperaturintervall inom vilken enheten kan fungera effektivt.
    Tvärsnittsarea (L/N) 1.5mm² ~ 10mm² solid flexibel Rekommenderad ledarstorlek för anslutning av L och N ledare.
    Tvärsnittsarea (PE) 6.0mm² ~ 25mm² solid flexibel Rekommenderad ledarstorlek för anslutning av PE (jord) ledare.
    Montering på 35mm DIN-skena Typ av montering för enheten.
    Kapslingsmaterial Ljusgrå termoplast, UL94-V0 Materialet och brandskyddsklassen för enhetens hölje.
    Dimension 1 mod (slim 18mm) Storleken på enheten, vilket indikerar att den är kompakt och smal.
    Teststandarder IEC 61643-11; EN 61643-11 De standarder som enheten uppfyller för säkerhet och prestanda.
    Certifiering CE (LVD, EMC) Godkända certifieringar som visar att enheten uppfyller säkerhetskraven.
    Typ av fjärrsignal kontakt Växlande kontakt Typen av kontakt för fjärrövervakning av enhetens status.
    Kopplingskapacitet AC: 250V/0.5A; DC: 250V/0.1A; 150V/0.2A; 75V/0.5A Specifikationer för växlande kontaktens kapacitet för olika ström- och spänningsnivåer.
    Tvärsnittsarea för fjärrsignalkontakt Max. 1.5mm² solid/flexibel Rekommenderad ledarstorlek för anslutning av fjärrsignalkontakten.



    Inkoppling:

    BT PCM TT1+1 275 RM_inkoppling.JPG

    Schema:

    BT PCM TT1+1 275 RM_Schema.JPG
