T2 3 phase 3P+N, Uc: 275V. In: 20KA. Imax: 40KA

Best.nr 20119856

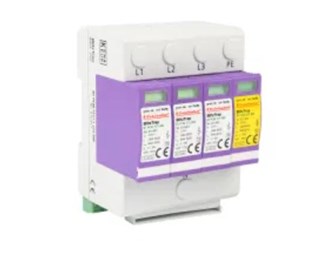

T2(Klass C) 3-fas Åsk/överspänningsskydd

Spänningskydd mot transienter och åska som lämpar sig för installation vid LPZ 0B-1 eller högre, skyddar lågspänningsutrustning mot överspänningsskador. Används i modulär SPD Klass II (Klass C) för TT3+1 och TN-S strömförsörjningssystem. Designad enligt IEC 61643-11/GB 18802.1. Läs mer

Varianter

Lagerstatus 2 st
Leveranstid 1-2 dagar
4 090 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Transientskydd och åskskydd av typen mellanskydd för montage på DIN-skena. Det lämpar sig att monteras i undercentral. T följt av siffra refererar till olika typer av överspänningsskydd (SPD) enligt standarden IEC 61643-11 och de har olika användningsområden.

    Detta skydd är av typen T2.

    T2 (Typ 2) - Mellanskydd:

    • Funktion: T2-skydd är designade för att skydda mot överspänningar som uppstår vid indirekta blixtnedslag och brytskydd från längre avstånd, samt interna överströmmar som kan genereras av olika elektriska apparater och system i byggnaden.
    • Installation: Installationen sker längre in i elinstallationen, exempelvis i undercentraler eller närmare den utrustning som ska skyddas.
    • Strömkapacitet: Dessa skydd hanterar lägre strömmar än T1, oftast i området några kA (8/20 µs).



    Typ

    För TT 3+1/TN-S trefassystem)

    230V/400V

    		 Förklaring
    Nominell spänning [Un] 230VAC /400VAC Den vanliga driftspänningen för enheten.
    Märkspänning (max. kontinuerlig spänning) [Uc] L-N / N-PE 275V AC / 255V AC Den maximala spänningen som enheten kan hantera utan att skadas.
    Nominell urladdningsström (8/20) [In]  L-N / N-PE
    20kA / 40kA    		 Den standardiserade strömmen som enheten kan avleda under en överspänning.
    Max. urladdningsström (8/20) [Imax] L-N, N-PE: 40kA / 65kA Den högsta strömmen som enheten kan avleda under en kortvarig överspänning.
    Spänningsskyddsnivå vid In [Up] L-N, N-PE:
    ≤ 1,3 KV/≤ 1,8 KV    		 Den maximala spänningen som enheten släpper igenom vid nominell urladdningsström.
    Spänningsskyddsnivå vid 5kA [Up] L-N: ≤ 1.0kV Den maximala spänningen som enheten släpper igenom vid en specifik ström på 5kA.
    Responcetid[tA] L-N, N-PE: ≤ 25ns / ≤ 100ns Hur snabbt enheten reagerar på en överspänning.
    Förmåga att släcka följströmmar vid Uc N-PE: 100Arms Enhetens förmåga att hantera och avbryta följströmmar.
    Max. säkring [F] 125A gL/gG Den maximala säkringsstorleken som är rekommenderad för att skydda enheten.
    Drifttemperaturområde [Tu] -40°C…+80°C Den temperaturintervall inom vilken enheten kan fungera effektivt.
    Tvärsnittsarea (L/N) 1.5mm² ~ 25mm² solid flexibel Rekommenderad ledarstorlek för anslutning av L och N ledare.
    Tvärsnittsarea (PE) 35mm² solid flexibel Rekommenderad ledarstorlek för anslutning av PE (jord) ledare.
    Montering på 35mm DIN-skena Typ av montering för enheten.
    Kapslingsmaterial Ljusgrå termoplast, UL94-V0 Materialet och brandskyddsklassen för enhetens hölje.
    Dimension 4mod Storleken på enheten, vilket indikerar att den är kompakt och smal.
    Teststandarder IEC 61643-11; EN 61643-11 De standarder som enheten uppfyller för säkerhet och prestanda.
    Certifiering CE (LVD, EMC) Godkända certifieringar som visar att enheten uppfyller säkerhetskraven.
    Typ av fjärrsignal kontakt Växlande kontakt Typen av kontakt för fjärrövervakning av enhetens status.
    Kopplingskapacitet AC: 250V/0.5A; DC: 250V/0.1A; 150V/0.2A; 75V/0.5A Specifikationer för växlande kontaktens kapacitet för olika ström- och spänningsnivåer.
    Tvärsnittsarea för fjärrsignalkontakt Max. 1.5mm² solid/flexibel Rekommenderad ledarstorlek för anslutning av fjärrsignalkontakten.

    BT PCM TT3+1 275 RM_schema.JPG

    BT PCM TT3+1 275 RM_schema2.JPG
