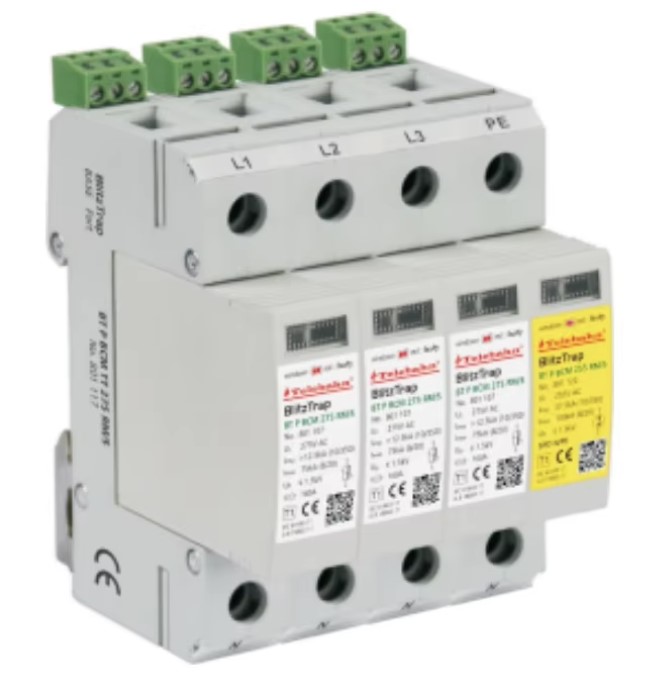

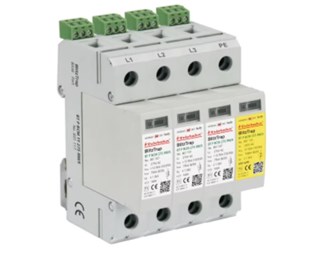

T1+T2 3 phase 3P+N, Uc: 275V, Iimp: 15KA, Imax: 75KA

Best.nr 20119870

T1+T2(Klass B + C) 3-fas Åsk/överspänningsskydd

Åskskydd/Transentskydd för installation vid LPZ 0A-2 eller högre, skyddar lågspänningsutrustning från överspänningsskador. Används i modulära SPD Klass I+II (Klass B+C) för TN/TT “3+1” kretsströmsförsörjningssystem. Utformad enligt IEC 61643-11/EN 61643-11. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid 10-14 dagar
5 660 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Egenskaper:

    • Kombinerade enfas blixtströmsavledare
    • 10/350μs, 8/20μs varistorer (L-N modul) + GDT (N-PE modul)
    • Utbytbara moduler, lätt att installera och underhålla
    • Hög urladdningskapacitet, snabb respons
    • Multifunktionell anslutning för ledare och bussningar
    • Dubbel termisk frånkopplingsanordning, som ger mer tillförlitligt skydd
    • Fönstret ändras till rött när fel uppstår och ger även fjärralarmkontroll samtidigt



    Typ BT P BCM TT 275 RM/S Modellnamn för överspänningsskydd
    Nominell spänning (max. kontinuerlig spänning) [Uc] [L-N / N-PE] 275V~ Maximal spänning som skyddet kan hantera kontinuerligt
    Blixtimpulsström (10/350) [Iimp] [L-N / N-PE] 16kA Maximal blixtström som skyddet kan avleda vid en impuls
    Nominal urladdningsström (8/20) [In] [L-N / N-PE] 40kA Vanlig urladdningsström som skyddet kan hantera
    Max. urladdningsström (8/20) [Imax] [L-N / N-PE] 100kA Högsta urladdningsström skyddet kan hantera
    Skyddsnivå vid In [Up] [L-N / N-PE] ≤ 1.5kV Spänningen skyddet begränsar till vid nominell urladdningsström
    Efterföljande strömbrytare kapabilitet vid Uc [If] [N-PE] 100Arms Kapacitet att bryta ström efter överspänningshändelse
    Respons tid [tA] [L-N / N-PE] ≤ 25ns Hur snabbt skyddet reagerar på en överspänning
    Max. säkerhets-säkring [F] 125A gL/gG Maximal säkring som skyddet är avsett att användas med
    Driftstemperaturområde [Tu] -40°C...+80°C Temperaturområdet där skyddet kan fungera effektivt
    Tvärsnittsarea 1.5mm2 ~ 25mm2 solid / 35mm2 flexibel Tillåtna kabeldimensioner för anslutning
    Montering på 35mm DIN-skena Typ av skena för montering
    Höljesmaterial Ljusgrå termoplast, UL94-V0 Materialets brandklassificering och färg
    Dimension 2 mods (36mm) Bredd på enheten i modulmått
    Teststandarder IEC 61643-11; EN 61643-11 Standarder som enheten är testad enligt
    Certifiering CE (LVD, EMC); RoHS Certifieringar och överensstämmelse med regler
    Typ av fjärrsignaleringskontakt Brytkontakt Typ av kontakt för fjärrövervakning
    Brytkapacitet AC:250V/0.5A; DC:250V/0.1A;150V/0.2A;750V/0.5A Maximal belastning för brytkontakten
    Tvärsnittsarea för fjärrsignaleringskontakt Max. 1.5mm2 solid / flexibel Tillåtna kabeldimensioner för fjärrsignaleringskontakt

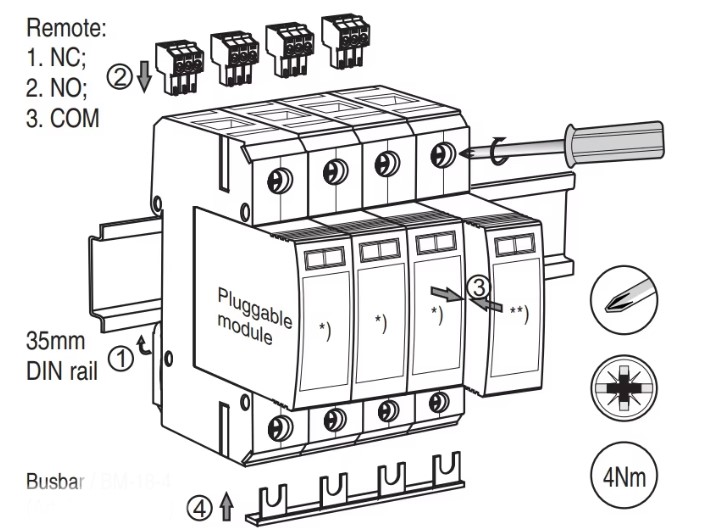

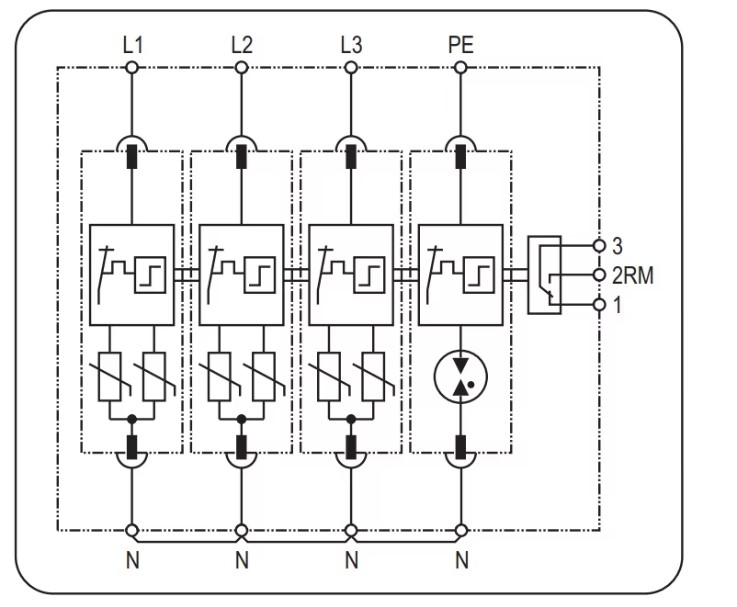

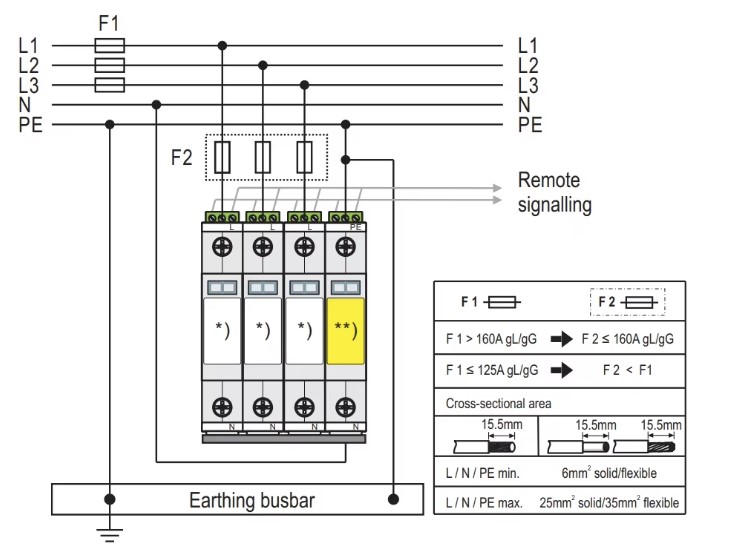

    801117_BT P BCM TT 275 RM S_inkoppling.jpg801117_BT P BCM TT 275 RM S_schema.jpg801117_BT P BCM TT 275 RM S_skiss.jpg
