3fas Grovskydd,klass 1&2, 255V, 32A, 25kA/50kA impulsström

Best.nr 20120001

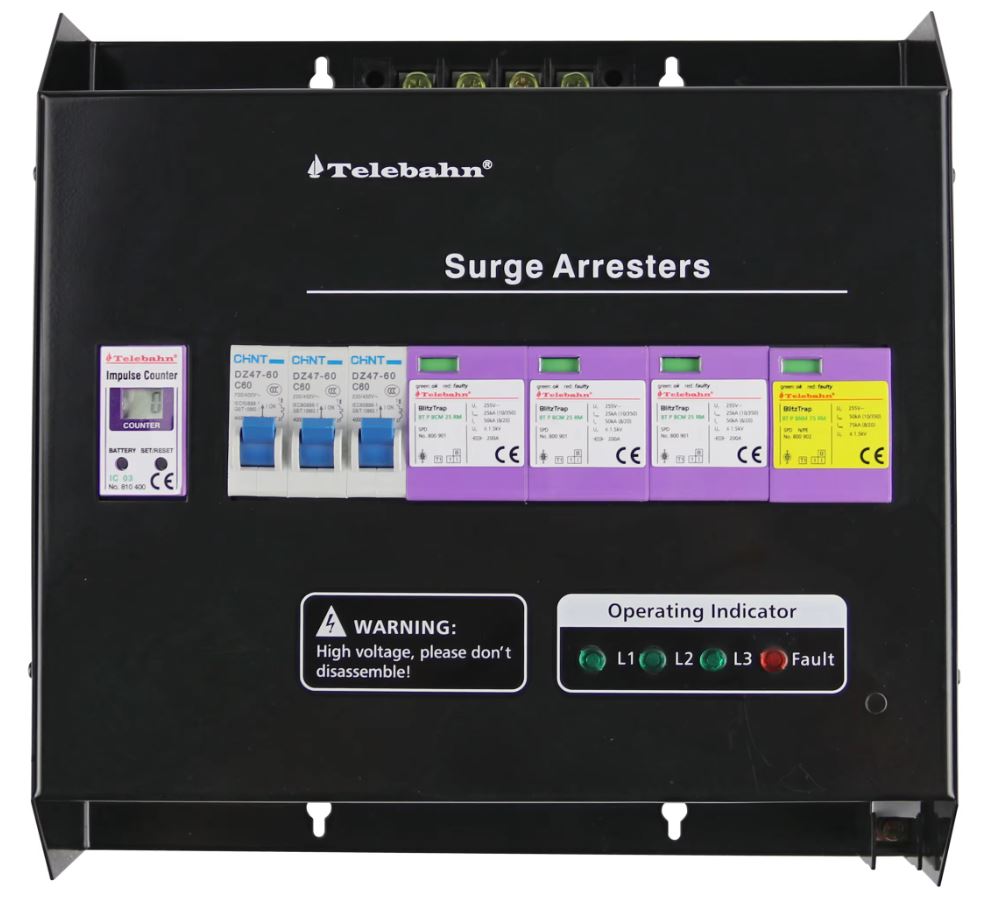

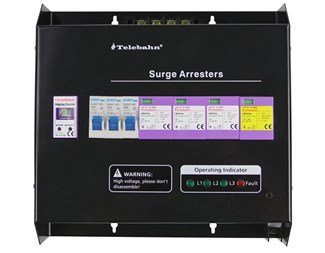

3-fas komplett grovåskskydd med automatsäkring& imp. räknare

Effektivt grov-överspänningsskydd (SPD) klass I+II med GDT-teknik, idealiskt för trefas TT- och TN-S-system. Designad för installation i huvudfördelningspaneler och erbjuder blixtsnabba reaktionstider för skydd mot åska och transienter. Uppfyller IEC 61643-11 och GB/T 18802.11-standarder. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid 10-14 dagar
7 100 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    En komplett lösning för inkommande elmatning

    Produkten är utformad för att hantera en total blixturladdningsström på upp till 100kA och har en reaktionstid på mindre än 100 nanosekunder, vilket gör den idealisk för att skydda din elektronik mot snabba och kraftiga transienter. Inbyggda automatsäkringar och en impulsmätare säkerställer att skyddet fungerar optimalt, även under extrema förhållanden.

    Skyddet är konstruerat enligt IEC 61643-11 och GB/T 18802.11-standarder och är försedd med både driftindikatorer och felindikatorer för enkel övervakning av systemstatus. Det externa anslutningssystemet möjliggör smidig installation, vilket gör det lätt för behörig elpersonal att montera skyddet.

    Viktiga fördelar:

    • Hög prestanda: Skyddar mot överspänningar upp till 100kA med klass I+II-skydd.
    • Snabb reaktionstid: Mindre än 100ns för att leda bort överspänningar.
    • Automatsäkringar: Förhindrar överbelastning i det osannolika fallet att skyddet överbelastas.
    • Impulsmätare: Registrerar blixtnedslag och övervakning av överspänningarna.
    • Lätt att installera: Smidig anslutning och montering på DIN-skena.

    Observera att installationen ska utföras av behöriga elektriker och detta skydd kompletterar befintliga huvudsäkringar utan att ersätta dem.

    Med detta överspänningsskydd kan du känna dig trygg med att din elektriska infrastruktur är skyddad mot potentiellt skadliga spänningstoppar och åska.

    Huvudfunktioner

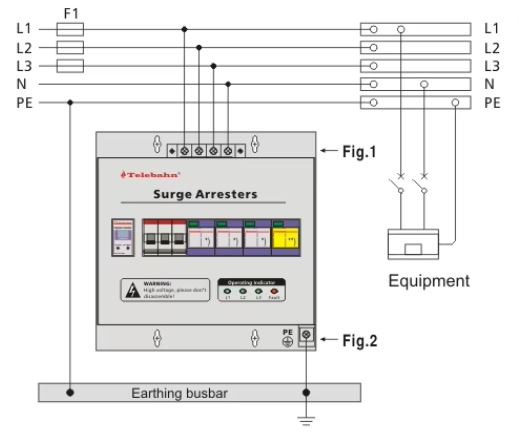

    • Kombinerat överspänningsskydd (SPD) klass 1+2 (klass I+II) enligt DIN-standard med "3+1"-koppling för TT- och TN-S-system.
    • Enpolig modul med maximal blixturladdningskapacitet upp till L-N 25kA / N-PE 100kA (10/350μs).
    • Inbyggd automatsäkring (MCB), förmonterad med SPD.
    • Impulsmätningsfunktion för registrering av blixtnedslag.
    • Extern anslutningsterminal för enkel installation.
    • Indikator för driftstatus (grön) och felstatus (röd).



    Typ  255V/100 3+1 Förklaring
    Nominal a.c. voltage [UN] 230V/400V (50/60Hz) Den nominella spänningen som skyddet är avsett att användas vid.
    Rated voltage (max. continuous voltage) [Uc] 255V (50/60Hz) Den högsta spänning som skyddet kan kontinuerligt tåla utan att skadas.
    Total lightning impulse current (10/350μs) [Iimp] (L1+L2+L3+N-PE) 100kA Den totala impulsströmmen som skyddet kan hantera vid en impulsvaraktighet av 10/350μs.
    Lightning impulse current (10/350μs) [Iimp] L-N: 25kA N-PE: 50kA Impulsströmmens specifika nivå för kombinationer av ledare och jord, vid en impulsvaraktighet av 10/350μs.
    Nominal discharge current (8/20μs) [In] 50kA Den nominella urladdningsströmmen som skyddet kan hantera vid en impulsvaraktighet av 8/20μs.
    Max. discharge current (8/20μs) [Imax] 75kA Den maximala urladdningsströmmen som skyddet kan hantera vid en impulsvaraktighet av 8/20μs.
    Voltage protection level at In [Up] L-N: ≤ 1.8kV N-PE: 1.5kV Det skyddsnivå som skyddet ger vid den nominella urladdningsströmmen, angivet som maximal spänning mellan ledare och jord.
    Response time [tA] ≤ 100ns Den tid det tar för skyddet att reagera och börja leda bort överspänningen.
    Follow current extinguishing capability at Uc 32A  De inbyggda säkringarnas märkström
