Varianter av kretsar hos hydraulmagnetiska säkringar

Utöver den grundläggande, seriekopplade säkringskretsen vars funktion närmare förklaras i dokumentet Hydraulmagnetiska säkringars funktion, finns en rad kompletterande kretsar som möjliggör avkänning och styrning av säkringen på distans. Detta dokument går igenom en rad vanliga kretsar för hydraulmagnetiska säkringar.

Seriekopplad brytarkrets

Series trip

Denna krets är den grundläggande kretsen för hydraulmagnetiska säkringar och funktionen förklaras mer ingående i dokumentet Hydraulmagnetiska säkringars funktion. Kretsen består av två terminaler med mellanliggande effektbrytare och den spole som känner av strömstyrkan. Med seriekopplad syftar alltså på att spolen och brytaren är seriekopplade, sinsemellan och med lasten.

Series-trip enkel modell.jpg

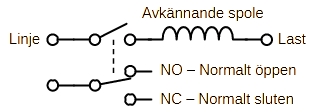

Seriekopplade krets med en extra strömställare

Series trip with auxiliary switch

Till grundkretsen har en strömställare som är elektriskt isolerad, men mekaniskt kopplad till brytaren i den egentliga kretsen lagts till. Den extra strömställaren används som en avkännare som visar om säkringen är till- eller frånslagen. Kretsen är redundant genom att den normalt öppna kretsen sluts när säkringen löser ut, samtidigt som den normalt slutna öppnas.

Series trip with auxiliary switch.jpg

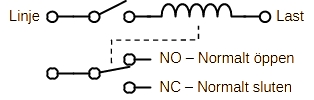

Seriekopplade krets med mittläge, samt med en extra strömställare

Series trip with auxiliary switch

Som ovan, med tillägget att när säkringen löses ut elektriskt slår den manuella spaken över till ett mittläge, och inte till frånläget. Detta ger en synlig mekanisk signal över att säkringen har löst ut. Den extra strömställaren är i detta fall elektriskt kopplad till huvudkretsen, inte mekaniskt och slår bara över om en överström har löst ut kretsen.

Mittlägesfunktionenen går också att få separat.

Series midtrip with auxiliary switch.jpg

Seriekopplad krets med fjärrutlösning

Series trip with remote shut down

När man snabbt eller panikartat vill bryta strömmen.

I denna typ av säkring finns en spänningskänslig spole kopplad parallell till den seriekopplade spolen. Den extra spolen bryter båda kretsarna och är ofta kopplad med omvänd polaritet.
Kretsen finns i lite olika varianter. I exempelet är säkringen försedd med en extra krets som är parallellkopplad till den första med omvänd polaritet. Krets 2 bryter båda kretsarna antingen genom en naturligt orsakad överström eller genom att en operatör skickar in en signal.

Flera nationella institut fordrar denna typ av krest för att ge typgodkännande.

Series trip with remoute shotdown.jpg

Seriekopplad krets med dubbel spole för fjärrutlösning.

Dual coil with remote shutdown

I detta fall behövs inte en extra krets utan den spänningsavkännande spolen är lindad tillsammans med den strömavkännande och tar inget extra utrymme. Extraspolen är spänningskänslig och löser ut vi överspänning. Det krävs en ganska hög effekt på 30W eller mer genom den spänningsavkännande spolen för att få mekanismen att slå ifrån säkringen. Samtidigt måste strömpulsen vara kortvarig eftersom spolen endast är dimensionerad för en kortvarig belastning.

Kretsen med dubbelspole finns i två varianter. Den vanligaste är av relätyp. Här är de båda spolarna är elektriskt isolerad från varandra. Det möjliggör att man kan få strömkretsen att lösa ut genom att skicka en likströms puls genom den spänningskännande spolen. Det är viktigt att strömpulsen är kortvarig, eftersom spolen är endast dimensionerad för korta perioder.

Dual coil relay type.jpg

I den andra lösningen kopplas den spänningskänsliga spolen ena pol till primärkretsen sekundärsida med den andra polen kopplas till terminal och styrs alltså utifrån. Man nyttjar alltså primärkretsen som strömkälla för att styra frånslag. På engelska benämns den Shunt Trip Dual Coil – man shuntar ström från primärkretsen.

Dual coil shunt type.jpg

Andra kretsar

I nedanstående kretsar används inte de hydraulmagnetiska säkringarna som typiska säkringar utan för något andra funktioner.

Reläkoppling

Relay trip

I denna krets är den hydraulmagnetiska säkringens brytare och spole mekaniskt kopplade, men elektriskt isolerade från varandra. Enheten har fyra terminaler och brytare och spole är kopplade till var sin krets. Spolen kan vara dimensionerad för att vara känslig för ström eller spänning. Kretsen med spolen används för att bryta kretsen med brytaren, oftast under bråda omständigheter.


Shuntad koppling

Shunt trip

Grundkopplingen med brytare och spole i series har här försetts med en extra terminal inkopplad mellan brytare och spole. Enheten är alltså en tre terminalsenhet och fungerar som en strömdelare som strömförsörjer två kretsar. Endast kretsen via spolen terminal känner av strömmen, men löser ut båda kretsarna vid överbelastning eller kortslutning. Här är det förstås viktigt att den sammantagna strömmen i kretsarna inte överstiger brytarens specifikationer.


Om den shuntkopplade kretsen istället är försedd med en spänningskänslig spole kan kretsen kopplad till spolen användas för att bryta strömmen till kretsen kopplad till shuntterminalen.

Som strömbrytare

Hydraulmagetiska säkringar kan konstrueras för att bryta mycket ström. Induktivalaster kan generera  en kraftfull ljusbåge när den bryts, speciellt vid likström. Ljusbågens energi måste hanteras och en hydraulmagnetisk säkring kan förses med en kylkammare som hanterar ljusbågen. Därför kan det vara attraktivt att använda säkring endbart som strömbrytare och säkringsfunktionen kan därför utelämnas.


läs mer

Produktområden

  • Säkringar och brytare

    Lär dig om olika typer av säkringar – smältsäkringar, termiska, hydraulmagnetiska och automatsäkringar – samt hur du väljer rätt skydd enligt standarder och säkerhetskrav.

Produkter (4)
Visa listvy Visa gridtvy

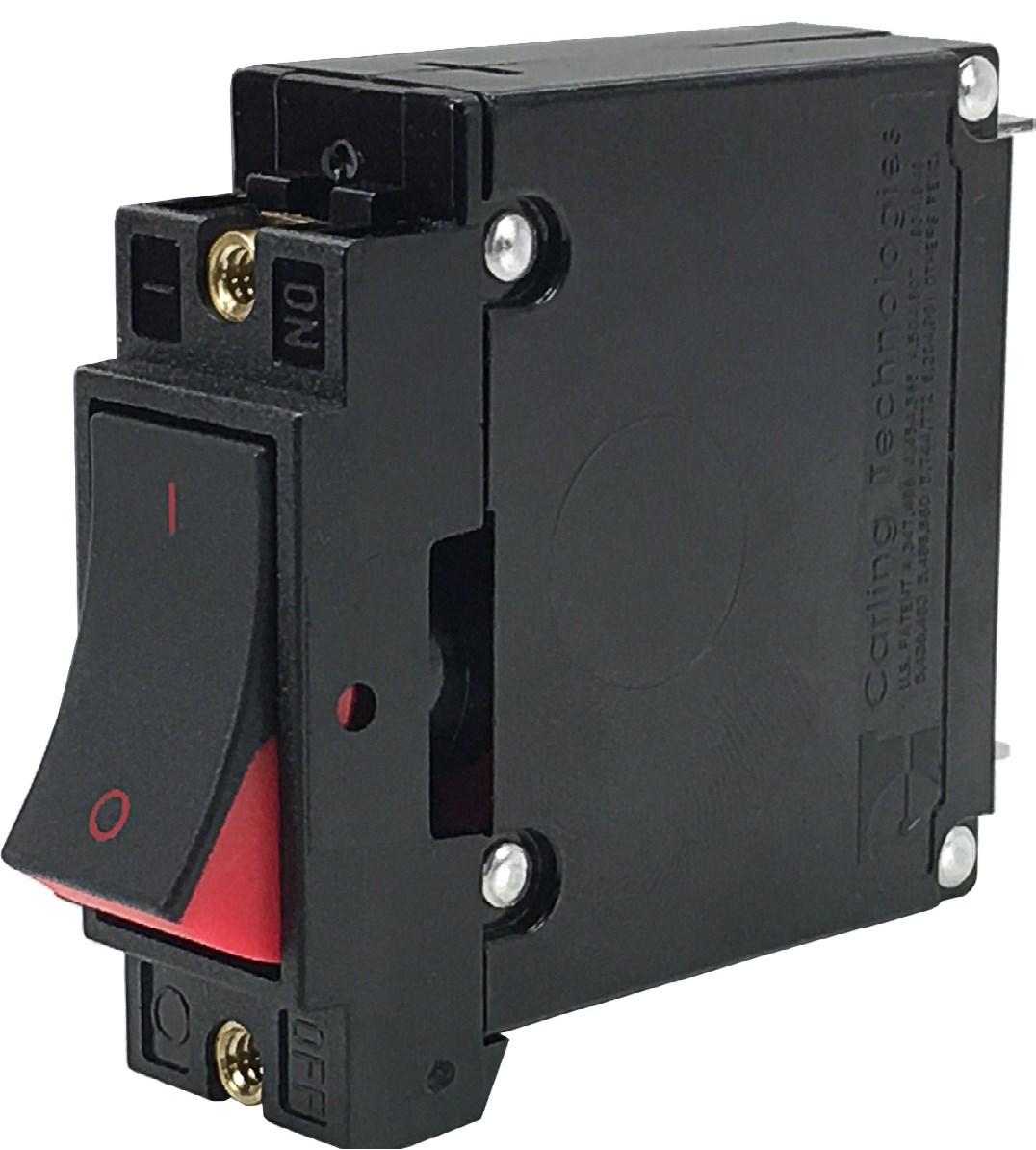

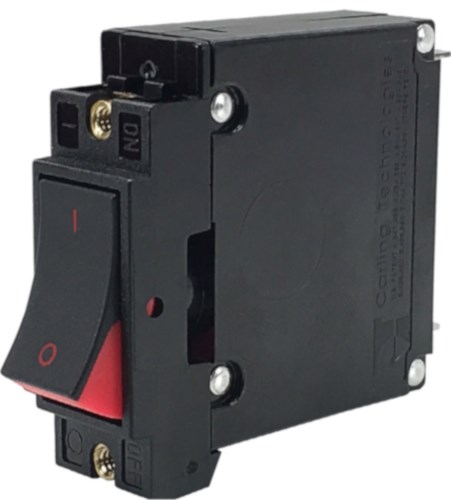

En pol, i utförande med vaggströmställarknapp för återställning och manuellt frånslag. Tryckknappen är tvåfärgad. Monteras med M3x5mm. Anslutningar: 0.25 TAB. Klassificerad enligt UL 1077 och TüV. Artikelbeskrivningsnummer: AC1-B0-XX-XXX-132-E, se variant för X
