Hydraulmagnetiska och andra säkringar

Hydraulmagnetiska säkringar satta i ett sammanhang - här följer en jämförelse mellan vanliga säkringstyper för att skapa förståelse för när det kan vara en fördel att istället använda sig av en hydraulmagnetisk säkring.

Säkringars funktion

Först det grundläggande för saken skull. Elektriska säkringar använd för att förhindra överbelastning i elektriska kretsar. En överbelastning är det samma som en överström och innebär att en ström som är större än den vilken kretsen är dimensionerat för passerar genom kretsen. En överbelastning kan förutom att förstöra kretsens komponenter, leda till brand och personskador.

Säkringar används för att skydda:

  • komponenter
  • egendom och liv

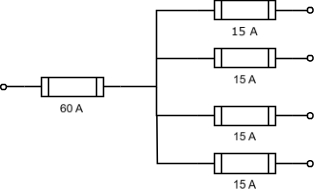

Vid varje punkt där ledararean ändrar storlek ska en säkring placeras.

Förgrening säkringar.jpg

Ofta har kretsar och elektriska komponenter lägre tolerans för överströmmar än kabel och sladdar - och ofta är en krets, som en transformator eller switchad nätenhet placerad just där kabelarean ändras. Denna typ av komponenter kräver ett skydd som tydligt känner av strömändringar med ett snabbt frånslag. I engelskan används begreppet  circuit breaker, kretsbrytare, vilket kanske är en mer träffande benämning på apparatnära säkringar.

Typer av säkringar

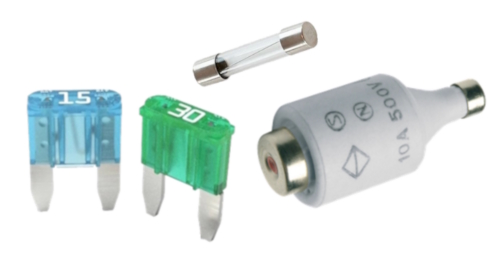

Smältsäkringar


Säkringsfunktionen kommer av att en tunn tråd kopplad i serie med lasten värms upp med ökad ström och smälter och går av när strömmen blir för stor. Vanliga typer smältsäkringar är proppar, glasrörssäkringar, fordonssäkringar, så som flatstiftsäkringar och kilsäkringar.

Fördelar: Billiga, pålitliga

Nackdelar: Känsliga för omgivningens temperatur, kan inte återställas utan måste bytas.



Termiska säkringar

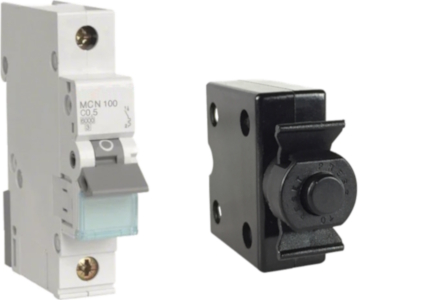

Termiska säkringar.jpg

Även kallade snabbsäkringar eller bimetallsäkringar. Består av ett bimetallbläck som böjs av värmeutvecklingen som uppstår när strömmen passerar genom bläcket. Vid en viss strömmängd bryter bläcket strömmen.

Fördelar: Relativt billiga, kan återställas

Nackdelar: känsliga för omgivande temperatur och därmed ej så precisa, måste kylas innan de kan återställas.

Det är vanligt att den termiska säkringen kombineras internt med en magnetisk säkring för att snabbare kunna hantera kortslutningar.

Hydralmagnetiska försäkringar

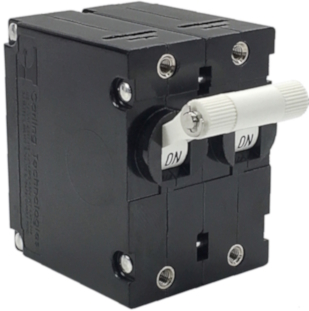

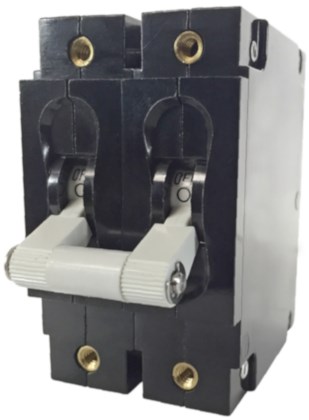

A-serien 2-pol med spak litet format 309x.jpg

Skrivs ofta hydraul-magnetiska säkringar. Rent utseendemässigt kan hydraulmagnetiska säkringar placeras i hus av snabbsäkringstyp liknande de termiska säkringarna, men den tekniska funktionen skiljer sig markant.  Hydraulmagnetiska säkringar bryter strömmen genom elektromekanism. Vid vilken ström och tiden till det att säkringen löser ut styrs av en mekanism och med hjälp av hydraulolja. Man kan alltså tämligen precist bestämma när säkringen ska slå ifrån strömmen. En ingående beskrivning av funktionen finns här: Funktionen hos hydraulmagnetiska säkringar.

Fördelar: kan återställas, ingen väntetid, okänsliga för omgivande temperatur

Nackdelar: saknar smältsäkringarna och termiska säkringarnas nackdelar.



Miljön där kretsen ska placeras styr toleransen för avbrott.

Överhettning och brand är aldrig acceptabel. Strömavbrott i vissa miljöer, så som i hemmiljö kan tolereras om de sker sällan.

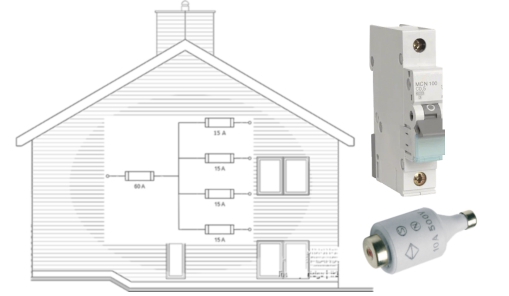

Hus med termisk och bimetallsäkring.jpg

I andra sammanhang, t ex i en serverhall eller i en industri, kan onödiga avbrott bli dyra. I båda miljöerna genereras ofta mycket värme. Säkringarna får då inte påverkas av den omgivande temperaturen och slå ifrån bara på grund av temperaturen. Säkringarna får inte heller vara okänsliga, de elektriska komponenterna är ömtåliga och när det väl är dags för frånslag måste det göras i rättan tid. I dessa sammanhang kan hydraulmagnetiska säkringar vara ett mycket gott alternativ.

Serverhall med hydraulsäkring .jpg

Startströmmen i elektriska motorer är väsentligt mycket större än den påföljande driftströmmen. Säkringar till den elektriska motorern måste då tolerera den höga startströmmen, men sedan vara anpassade till att slå ifrån vid eventuell överbelastning.

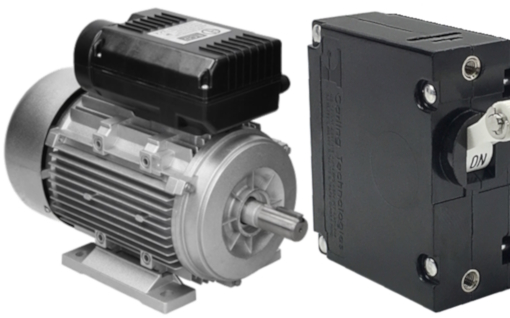

Motor hydraulmagnetisk säkring.jpg

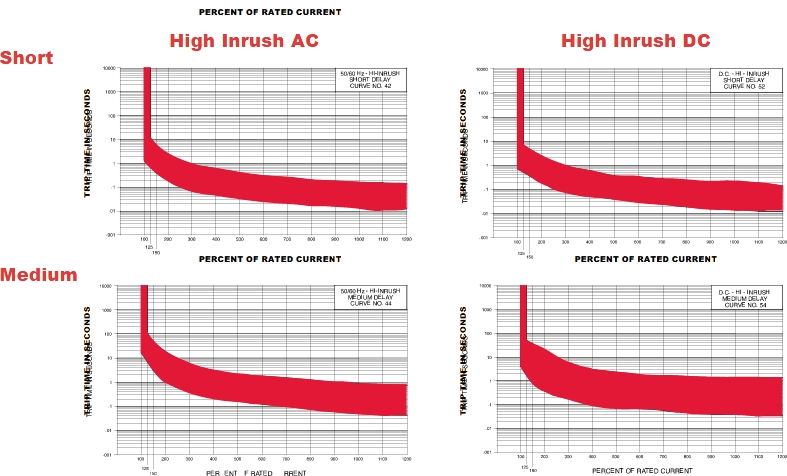

För hydraulmagnetiska säkringar kan man välja en fördröjningskurva som är anpasade till en stor rusningsström.carling-hm-cb-time-delays.jpg

Hydraulmagnetiska säkringar från Carling

Hydraulmagnetiska säkringar används för att skydda en mängd olika funktioner och kretsar. Därför erbjuds de också i alla typer av storlekar och utformning. Carling har utvecklat och tillverkat hydraulmagnetiska säkringar sedan 1970-talet. Idag erbjuder Carling 17 serier med hydraulmagnetiska säkringar där varje serie kan varieras mångfalt.

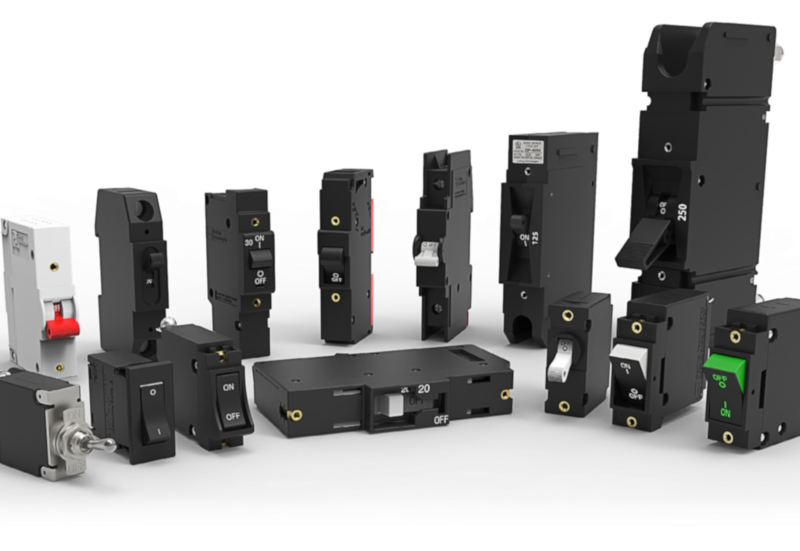

Gruppbild hydraulmagnetiska säkringar.jpg
