Hydadraulmagnetiska säkringars funktion

Med hydraulmagnetiska säkringar kan bestämma vid vilken ström och med vilken fördröjning säkringen ska slå ifrån strömmen. I detta dokument beskrivs funktionen som åstadkommer den tidsinställda fördröjningen, samt andra kretsar som kan kombineras med den grundläggande funktionen.

Elektriska säkringar använd för att förhindra överbelastning i elektriska kretsar. En överbelastning är det samma som en överström och innebär att en ström som är större än den vilken kretsen är dimensionerat för, passerar genom kretsen. En överbelastning kan förutom att förstöra kretsens komponenter, leda till brand och personskador.

Det är inte alltid det är en kortslutning som ger överströmmen, utan andra orsaker kan ge en mer måttlig överström och det är inte alltid man genast vill bryta en överströmmen.  I många applikationer vill man kunna bestämma i vilket skede strömmen ska brytas. Onödiga frånslag kan vara kostsamma.

Med hydraulmagnetiska säkringar kan man bestämma i vilket intervall, med avseende på överström och tid, säkringen ska slå ifrån strömmen. I detta dokument beskrivs funktionen som åstadkommer den tidsinställda fördröjningen, samt andra kretsar som kan kombineras med den grundläggande funktionen.

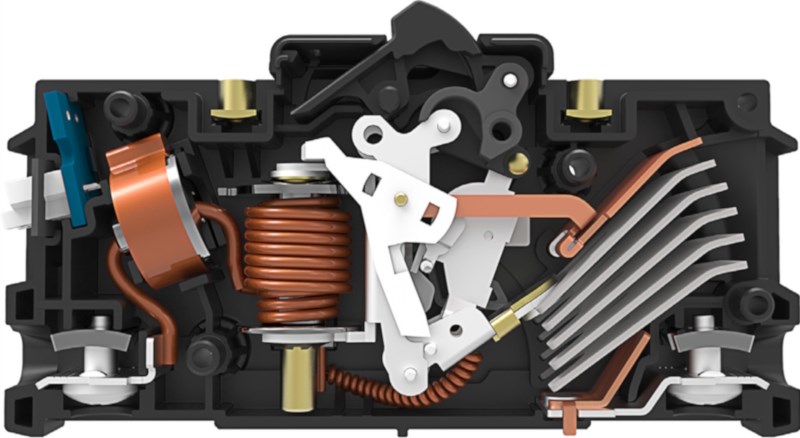

Funktionen

Hos hydraulmagnetiska säkringar är det elektromagnetism som alstrar kraften som utför frånkopplingen vid överströmmar.

I den vanligaste kretsen hos hydraulmagnetiska säkringar är en solenoid, dvs en axiel spole, seriekopplad med en strömställare. På engelska benämns kretsen series trip.

Spolen omsluter en cylinderformad, hermetiskt tillsluten behållare, som i sin tur innehåller en magnetisk kärna, en fjäder som är kopplad till den magnetiska kärnan samt hydraulolja. Spolens ena ände täcks av ett polplatta. I spolens förlängning, på samma sida som polstycket, finns en mekanism som är kopplad till säkringens kontakt.

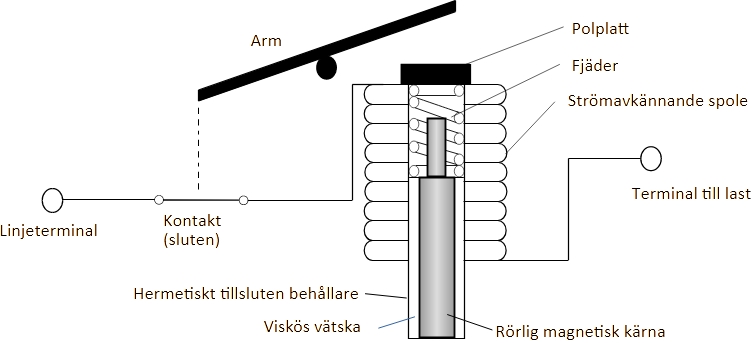

Schematisk funktionsgenomskärning över spolen hos hydraulmagnetisk säkring utgångsläge.jpg

Skeendet

Strömmen till kretsen som säkringen skyddar flyter genom spolen som alstrar ett elektromagnetiskt fält. Magnetfältet attraherar armen som är kopplad till säkringens brytare.

Den magnetiska kärnan befinner sig i utgångsläget utanför spolen sträckning. Magnetfältet från spolen påverkar också den magnetiska kärnan att vandra in mot spolens centrum, fjädern och hydrauloljan motverkar den rörelsen.

Allteftersom strömmen ökar vandrar kärnan in mot spolen så att den kommer att omslutas allt mer. Centreringen av kärnan förstärker magnetfältet och attraherar armen, när kärnan är helt omgiven av spolen och ligger an mot polplattan dras armen helt mot plattan och säkringen löser ut.

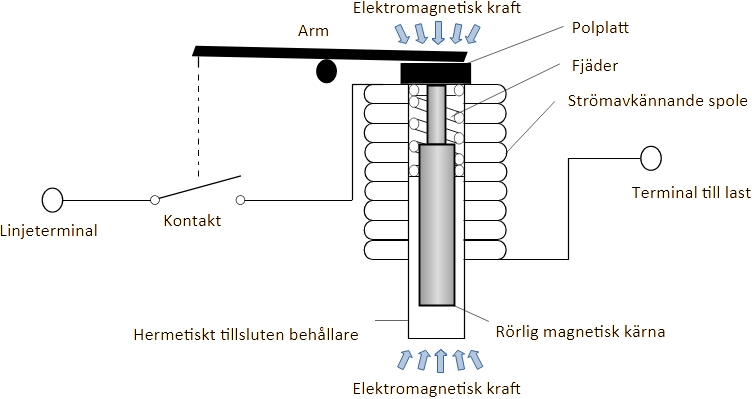

Schematisk funktionsgenomskärning över spolen hos hydraulmagnetisk säkring frånslag.jpg

Vid kortslutning hinner inte den magnetiska kärnan vandra in under spolen, men strömmen och därmed det magnetiska flödet är så starkt att spolen ändå löser ut säkringen.

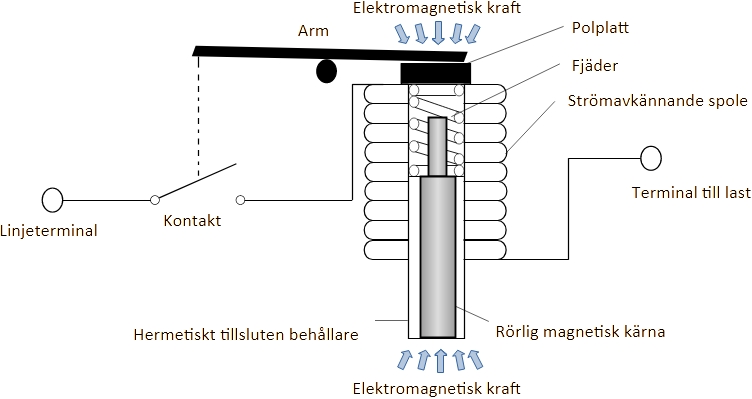

Schematisk funktionsgenomskärning över spolen hos hydraulmagnetisk säkring kortslutning.jpg

Överbelastning och tid till frånslag

Tiden det tar för säkringen att lösa ut styrs av hur lång tid det tar för den magnetiska kärnan att flytta sig in i spolen. Som angivits ovan, styrs förflyttningen av strömstyrka medan hydrauloljan som omger kärnan hämmar för förflyttningen. Genom att variera oljans viskositet kan olika dämpningar uppnås och därmed hur lång tid förflyttningen tar vid en viss strömstyrka. Oljan kan helt utelämnas för att säkringen omedelbar ska lösa ut vid överström. Fördröjningen brukar klassificeras olika tidsintervall, på engelska: instantaneous, ultra short, short, medium och long.

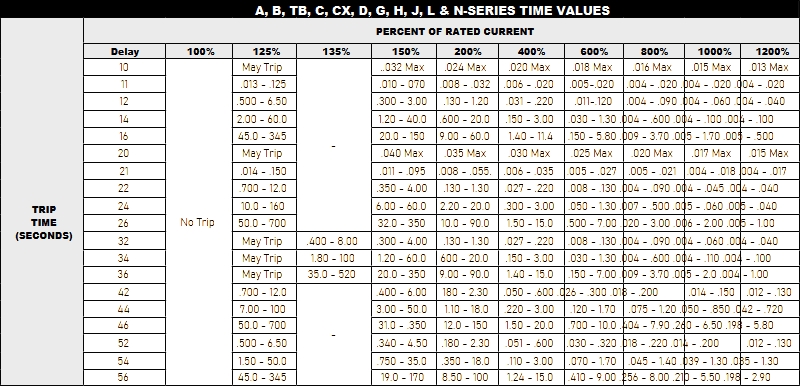

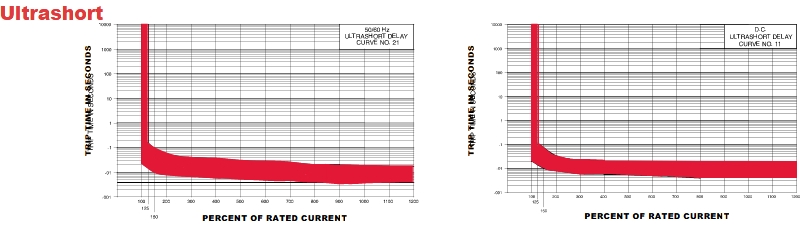

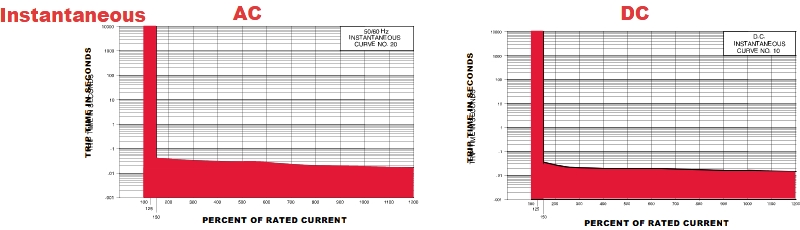

Tillverkarna specificerar olika fördröjningar i tabeller och grafer enligt exemplen nedan.






Datablad

I det länkade databladet visar tydligt fördröjningskurvor och tabeller.

Carling HM CB Time Delays

läs mer
