500m SM G.652D LC/UPC-SC/UPC 500m SM G.652D LC/UPC-SC/UPC 500m SM G.652D LC/UPC-SC/UPC 500m SM G.652D LC/UPC-SC/UPC

Best.nr 20100581

OTDR start- och stoppkabel

Start- och stoppkabeln för OTDR-mätningar gör det möjligt för instrumentet att se och mäta på den första och sista anslutningen i en länk. Vår modell är väl kapslad och kan fortsätta vara det även under mätning genom att ändarna kan ledas ut ur kapslingen medan resten av kabeln ligger kvar. När du är klar förvarar du ändarna inuti och får på så sätt en tåligare förpackning. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid 10-14 dagar
3 400 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Det här tillbehöret går under många namn; launch cable, tail cable, dead zone eliminator, fiber ring etc. Vad det handlar om är en sorts referenskabel som är tillräckligt lång för att det första kontaktdonet i den länk du skall mäta, vanligen patchpanelen, inte skall falla i skuggan av OTDR-instrumentets "event och attenuation dead zone".

    Av samma anledning behövs en slutkabel om du vill att också det sista kontaktdonet skall komma med i testet. Vanligtvis har du två likadna kablar som start- och slutkabel, men det är centralt att de är av samma fibertyp den kabel du mäter på. Skall du enbart längdmäta fibern behövs dock inte dessa.

    Vilken längd behöver jag?

    Start/stopp-kabelns längd är kopplad till OTDR-instrumentets pulsbredd (nanosekunder) och alltså avhängigt den maximala längden du mäter på. Liten pulsbredd på OTDR-instrumentet ger hög detaljrikedom men kortare mätavstånd, stor pulsbredd för de längsta mätningarna men i gengäld sämre upplösning. En tumregel är att start/stopp-kabelns längd skall (i meter räknat) vara 3-5 gånger pulsbredden (i nanosekunder) som används. I många moderna OTDR ställs puldbredden in automatisk och en vanligt startläge är då 50-100ns vilket skulle motsvara start/stoppkabel om cirka 500m vardera.

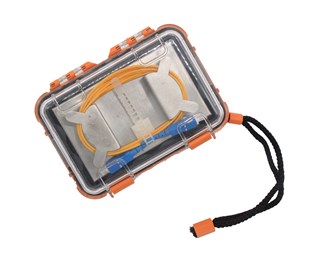

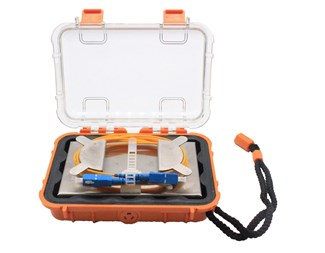

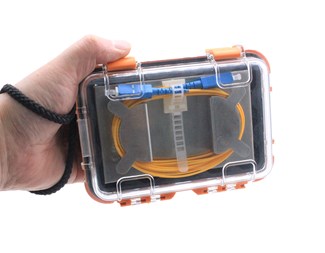

    Start och stoppkabeln levereras i en praktisk förvaring där ändarna kan ledas ut för test men förvaras inuti. Merparten av fibern ligger dold bakom vindan som anslutningsändarna är upplindad på.

    Skulle du önska andra längder eller fibertyper är de lagerförda, hör av dig till oss så ordnar vi det.

    • Praktisk förvaring
    • Erkänt märkesfiber från Corning
    • Mätprotokoll medlevereras för referensdata

  • Lär dig mer

    • Hur fungerar en OTDR och vad ska du ha den till?

      Låt oss först konstatera att alla OTDR-instrument som är avsedda för fiberbaserat datanät fungerar på liknande sätt. De skickar ut en ljuspuls och läser sedan av signaturen på de ekon som återvänder. Signaturen på varje eko och tiden för tillbakastudsen identifierar olika avvikelser eller störningar. Läs mer om nyttan med en OTDR

    • Guide till rätt nätverkstestare

      Det här behöver du veta för att välja rätt testinstrument för ditt nätverk. Läs guiden och fundera över frågeställningarna så gör du ett tryggare val. Vi erbjuder ett stort urval från enkla kontaktprovare till certifieringsverktyg för Cat.8 och allt däremellan.

    • Hitta fiber i en kabelhärva

      Så här hittar du rätt fiber i en kabelstam, även om du inte har tillgång till bägge ändarna.

  • Teknisk specifikation

    Användningsområde
    OTDR
