Koaxialkabel för fartyg och offshore
Koaxialkabel RG 214 U Marine Trippelskärmad 50 Ω SHF1 DNV/ABS Läs mer
Varianter
-
Produktbeskrivning

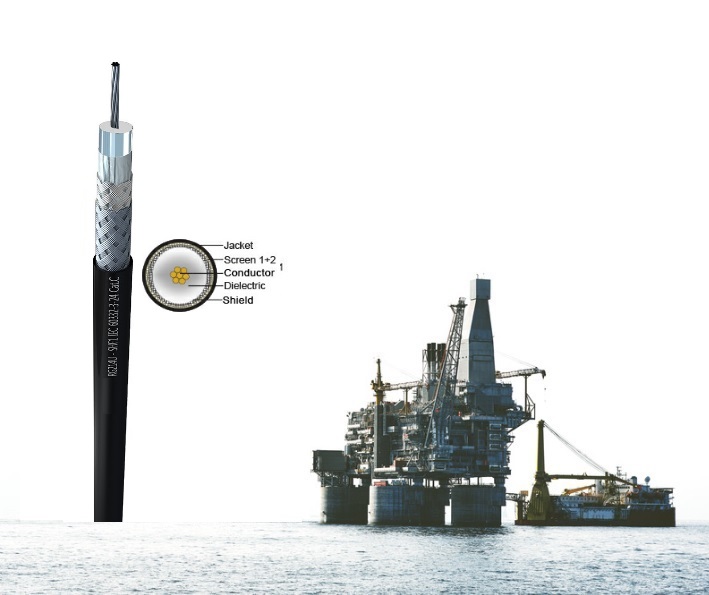

RG 214 trippelskärmad koaxialkabel för fartyg- och offshore-installationer med utmärkta EMC-egenskaper.
Vi kan leverera RG 214 Marine med MUD-mantel på begäran.
VHF/UHF-utrustning.
Elektriska data uppfyller kraven i MIL C-17/F.DNV-certifiering
Det Norske VeritasABS-certifiering
American Bureau of ShippingKonstruktion
- Ledare = Flertrådig - Förtennad Cu - 7 x 0,75 [mm]
- Dielektrisk = LDPE 7,25 ± 0,18 [mm]
- Skärmning = Al-polyester + Al tape 100 [% optisk täckning]
- Skärmning = Flätad försilvrad Cu-tråd 94 [% optisk täckning] 144 x 0,16 [mm]
- Skärmning 2 = Flätad försilvrad Cu-tråd 98 [% optisk täckning]
- Mantel = Svart SHF1
- Ytterdiameter = 10,8 ± 0,18 [mm]
- Vikt = 206 [kg/km]
Tekniska data
- Drifttemperatur normalt -= -30 till +70 [°C]
- Skärmningsmotstånd = 4,2 [Ω/km]
- Ledarmotstånd = 6 [Ω/km]
- Testspänning = 5,5 [kV]
- Kapacitans = 100 [pF/m]
- Min. böjradie = 15 [x ytterdiam.]
Normer
Halogenfri, maximalt frätande och giftiga gaser
EC 60754-1 och IEC 60754- 2Konstruktions- och teststandarder
IEC 60096-0-1 Ed 3Flamskyddad buntad kabel
IEC 60332-3-22 Cat.AFlamskyddad enkelkabel
IEC 60332-1Rökutveckling
IEC 61034-2UV-beständig
UL 1581, ISO 4892Certifiering
DNV/ABSKan fås med MUD-motstånd på begäran.
CE
RoHS -
