18,5 GHz 4 channel, WGF-4 18,5 GHz 4 channel, WGF-4 18,5 GHz 4 channel, WGF-4 18,5 GHz 4 channel, WGF-4 18,5 GHz 4 channel, WGF-4 18,5 GHz 4 channel, WGF-4 18,5 GHz 4 channel, WGF-4

Best.nr 117-5670

Waveguide - filter för genomföringar

WGF-serien erbjuder en banbrytande lösning för att installera förmonterade eller buntade fiberoptiska kablar i skärmade enheter, som SCIF (Sensitive Compartmented Information Facility), utan att kompromissa med enhetens radioskydd. Med en patenterad design och avtagbara centrumpluggar möjliggörs smidig kabelhantering samtidigt som RF-isoleringen bibehålls. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid 2-9 dagar
3 660 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Innovativ design för säker kabelgenomföring

    Med WGF-seriens avtagbara centrumplugg kan fiberkablar enkelt föras genom öppningar som matchar kabelstorleken. Efter installation säkerställer pluggen att RF-utsläpp filtreras, vilket bevarar skärmningsegenskaperna. Detta är avgörande i högsäkerhetsmiljöer som SCIF, där radiostörningar kan leda till informationsläckage.

    Flexibilitet och anpassningsbarhet

    WGF-serien erbjuds i flera varianter med 4, 6 eller 12 öppningar som stödjer ett brett utbud av fiberoptiska kablar och anslutningar. För installationer i tjockare väggar finns tillval som vågledarutbyggnadstuber och kopplingsmuttrar i både PVC och mässing, vilket garanterar att även komplexa installationer förblir enkla och säkra.

    Skräddarsydd för högpresterande miljöer

    WGF-461-modellen klarar upp till 40 GHz med över 100 dB dämpning enligt MIL-STD-461, medan andra modeller erbjuder dämpning vid frekvenser från 18,5 till 31,4 GHz. Detta gör serien idealisk för applikationer inom EMC-testning, medicinska miljöer och anekoiska (ekofri) kammare.

    Sammanfattning av fördelar

    • Patenterad design som förenklar fiberinstallationer.
    • Kompatibel med högsäkerhets- och högprestandamiljöer.
    • Modulära tillval för installationer i tjockare väggar.
    • Hög RF-dämpning och robust kompatibilitet.
    • Perfekt för SCIF, EMC-testning och medicinska anläggningar.



    Produkter inom området:

    • 17-5670 WGF-4 har 18.5 GHz brytfrekvens och 4 st LC och ST teminerade fiberkablar kan föras igenom max 9,5mm diameter
    • 17-5672 WGF-6 har 27GHz brytfrekvens och kan hantera 6 st kontakter upp till 17mm diameter
    • 17-5675 WGF-461 har 40GHz brytfrekvens och kan hantera 6 st kontakter upp till 15,2mm diameter

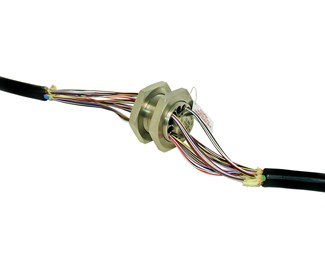

    • 17-5676 WGF-12 har brytfrekvens 27GHz och kan hantera 12 st kontakter upp till 30,1mm diameter

    Data

    • WGF-6, WGF-12 och WGF-461 överträffar NSA 65-6 skärmnings specifikation
    • WGF-6, WGF-12 och WGF-461 har patenterad löstagbar kärna som förenklar när förterminerade fiberkablar skall föras igenom väggen.
    • WGF-461 möter MIL-461 EMC-specifikationen

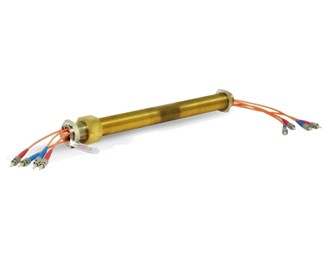

    Waveguide förlängningsrör för tjockare väggar till WEB-4, WEB-6 & WEB-461

    • 17-5680 WEB-6 mässingsrör 152mm
    • 17-5682 WEB-12 mässingsrör 305mm

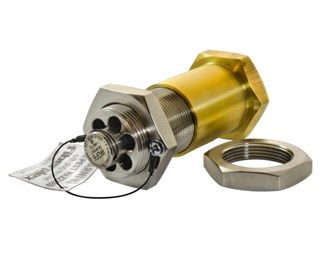

    • 17-5674 WEN-6-1.5 förlängningsmutter mässing för max 63,8mm vägg
    • 17-5685 WCN-6 kopplingmutter till WEB-6 & WEB-12
    • 17-5686 WET-18A PVC förlängning 457 mm har inre gäng behöver inte WCN-6

    Waveguide förlängningsrör för tjockare väggar till WEB-12

    • 17-5688 WET-18B PVC förlängning 457 mm

    Waveguide applikationer

    Obs! köps hem mot kundorder, ej avbeställas
