Avancerad kabelsökare KPS CC840
Hitta kablar och rör snabbt och säkert med vår avancerande kabelsökare. Med ljus och ljudsignal kan du spåra och upptäcka dolda fel på kablar i väggar, tak, golv eller t.ex. kanttråd för robotgräsklippare. Läs mer
Varianter
-
Produktbeskrivning

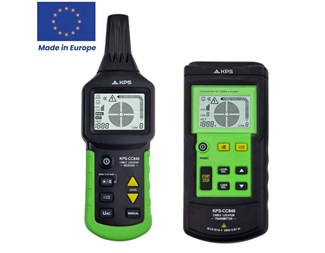

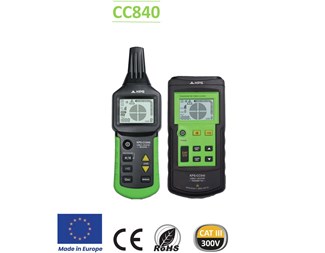

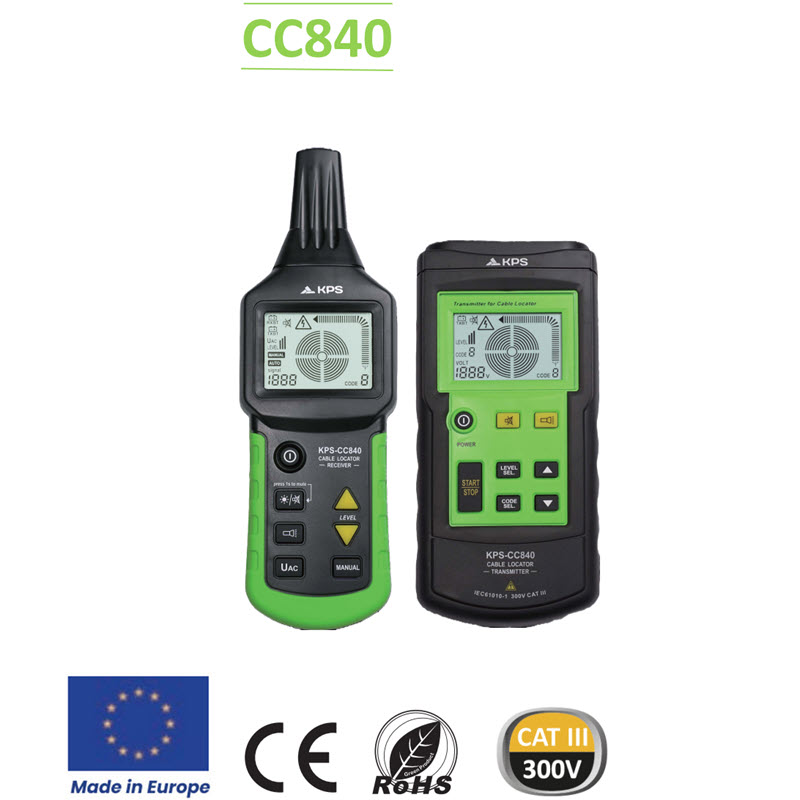

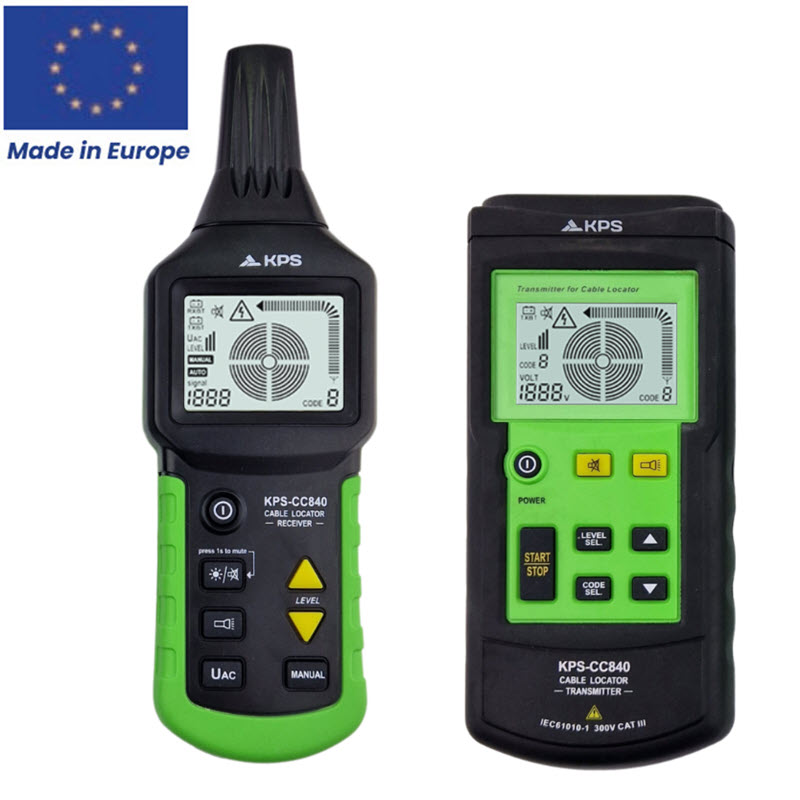

KPS CC840 Avancerad kabelsökare Tillverkad i Europa
Detta är en professionell avancerad kabelsökare
Detta instrument låter dig snabbt identifiera och följa kablar gömda i tak, väggar och golv. Känsligheten kan justeras för optimal felsökning oavsett vilken miljö du arbetar i. Instrumentet har en bakgrundsbelyst display för enkel visning och stängs automatiskt av efter en inställd tid för att spara batteri.
Ger dig ett effektivt sätt att spåra kablar eller hitta kabelbrott som är dolda.
Ska du borra i väggar, gräva i marken eller arbeta med underhåll av elkablar eller rör? Undvik risken för fel eller farliga situationer med vår högkvalitativa kabelsökare. Med avancerad teknik och användarvänlig design ger kabelsökaren dig exakta resultat varje gång, oavsett om du arbetar med telekommunikationskablar, kraftkablar eller rörinstallationer. Den upptäcker även kortslutningar, kabelbrott och kan identifiera säkringar och tilldela kraftkretsar. Med möjligheten att mäta både AC- och DC-spänning (12-400V) får du en exakt och tillförlitlig mätning varje gång. Med sin kompakta och robusta design är den enkel att transportera och använda på alla typer av byggarbetsplatser. För ökad säkerhet har både sändare och mottagare en mute-funktion, så att de kan användas i bullerkänsliga miljöer utan störningar.
Med denna kabelsökare, utvecklad av KPS för att effektivt hjälpa användare att hitta eller upptäcka kablar, behöver du inte ta några fler risker. Denna kabelsökare är ett bärbart instrument som består av en sändare, en mottagare och diverse tillbehör. Med avancerade integrerade delar och digitala teknikkretsar kännetecknas den av sin pålitliga och säkra elektriska prestanda. Sändaren skickar växelspänning modulerad av digitala signaler till målledningen (eller metallröret), vilket genererar ett växelströmsfält. Placera mottagarens sensorhuvud nära detta elektriska fält, så genererar sensorn inducerad spänning. Detta instrument kan förstora en svag spänningssignal hundratals gånger och sedan visa den på skärmen efter att ha avkodat ljudfrekvensen, demodulerat och utfört digital bearbetning, så att positionen för nedgrävda kablar eller rör, såväl som deras fel, kan detekteras baserat på signalförändringar.
Sändaren matar inte bara ut signaler, utan fungerar även som en voltmeter. På så sätt kan instrumentet visa spänningen för den testade linjen, inklusive AC/DC-differentiering, samt visa en varningssymbol när en aktiv linje kontrolleras.
Mottagarens display är bakgrundsbelyst, vilket gör att användarna kan se testresultaten även i mörker. För att förbättra testets effektivitet är mottagaren utrustad med en högtalare som avger växlande toner allt eftersom signalstyrkan ändras. På så sätt kan användarna bedöma testets effekt enbart utifrån ljuden.

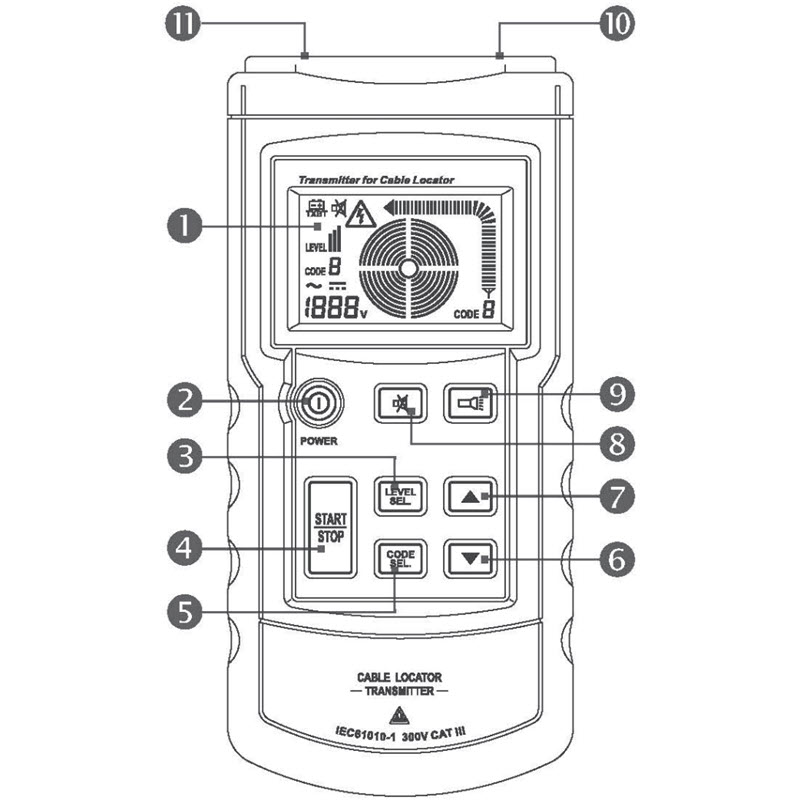

Kabelsökare
- LCD-display
- Strömbrytare
- Knapp för att justera/bekräfta effektnivåöverföring (nivå I, II eller III)
- Knapp för att sända eller stoppa sändning av kodad information.
- Knapp för att justera/bekräfta den kodade informationen som ska sändas. Tryck på knappen i 1 sekund för att ange koden och tryck kort för att avsluta (kod F, E, H, D, L, C, O eller A kan väljas, standard är F).
- Nedåtknapp. När du ställer in effektnivå eller kod, tryck för att bläddra nedåt.
- Uppåtknapp. När du ställer in effektnivå eller kod, tryck för att gå uppåt.
- Knapp för att aktivera eller inaktivera tyst läge (det kommer ingen knappljud i detta läge).
- Knapp för att slå på/av ficklampan.
- Terminal +, ingång/utgång för sändaren. Sändaren är ansluten till externa kablar med testkontakter genom denna terminal för att skicka signaler och ta emot de detekterade spänningssignalerna.
- Jorda dig själv. Sändaren är i kontakt med jord genom denna terminal.

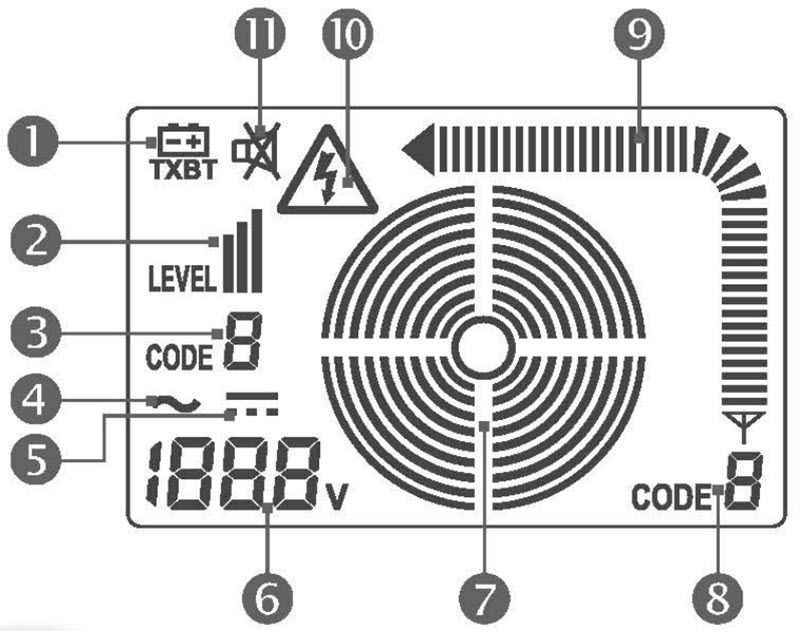

Sändarskärm
- Symbol som anger sändarens batterispänning.
- Sändningseffektnivå (nivå I, II eller III)
- Sändningskod (som standard F)
- AC-nätspänning
- Likspänning i elnätet
- Nätspänningsvärde (kan användas som en konventionell voltmeter; område: 12 till 400V DC / AC)
- Sändningsstatus.
- Kod som överförs
- Signalens intensitet som överförs.
- Symbol som anger nätspänningen.
- Symbol som anger tyst läge.

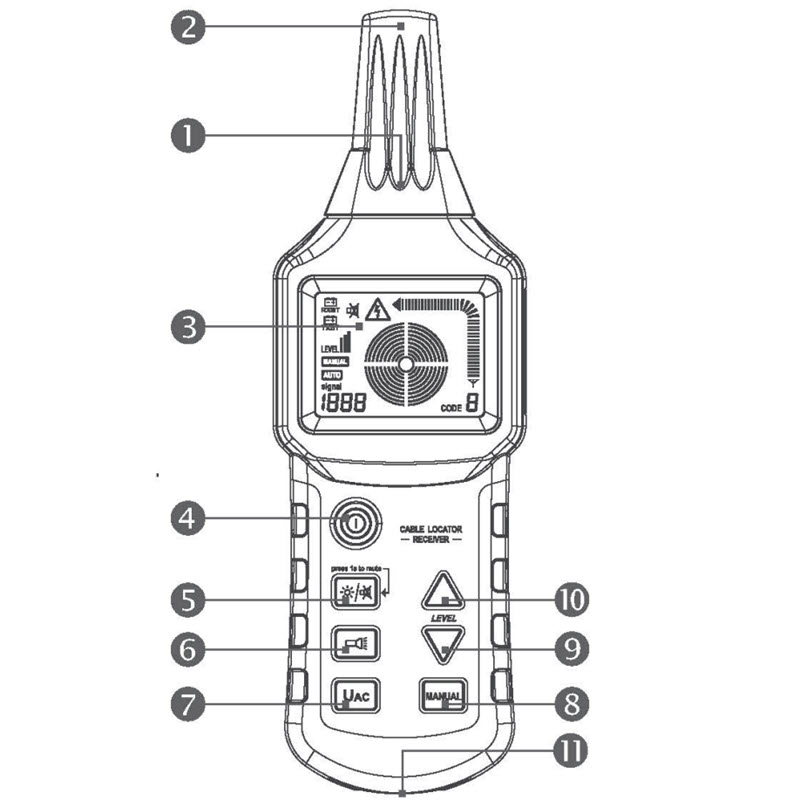

Mottagardiagram
- Ljus.
- Testhuvud.
- LCD-skärm.
- Strömbrytare.
- Kompositknapp för bakgrundsbelysning och ljudlöst läge. Tryck kort för att aktivera/avaktivera ljudlöst läge (i ljudlöst läge är både knappljud och högtalare avstängda).
- Knapp för att slå på/av ljuset.
- UAC-knapp för att växla mellan kabelsökarläge och nätspänning.
- Manuell knapp för att växla mellan manuell eller automatisk kabelsökare.
- Knapp för att justera känsligheten nedåt i manuellt läge.
- Knapp för att justera känsligheten uppåt i manuellt läge.
- Högtalare.

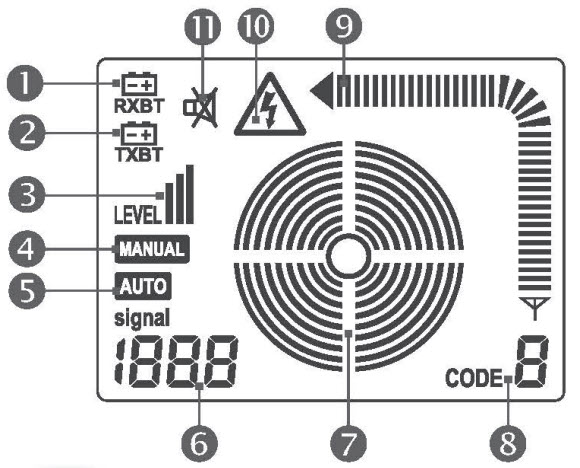

Mottagarskärm
- Symbol som anger mottagarbatteriets spänning/effekt.
- Symbol som anger sändarbatteriets spänning/energi.
- Sändningseffektnivå (nivå I, II eller III).
- Symbol för manuellt läge.
- Symbol för automatiskt läge.
- I automatiskt läge anger denna siffra signalstyrkan. I manuellt läge visas SEL för att indikera ingen signal, eller en siffra som anger signalstyrkan. I UAC-läge visas UAC.
- Koncentriska cirklar anger förinställd känslighet i grafiken. Fler cirklar anger högre känslighet, färre cirklar anger lägre känslighet.
- Mottagen kod.
- Signalstyrka.
- Symbol som anger nätverkets spänning.
- Symbol som anger dämpningsläge.
Funktionsprincip
Kabelsökaren inkluderar en sändare, en mottagare och tillbehör. Sändaren skickar en växelspänning modulerad av digitala signaler till målkabeln (eller metallrör), vilket genererar ett växelspänningsfält. Placera mottagarens spets nära detta fält, så genererar sensorn inducerad spänning. Detta instrument kan förstärka denna svaga signal hundratals gånger och visa den på LCD-skärmen efter digital bearbetning. På så sätt kan positionen för nedgrävda kablar eller rör, såväl som deras fel, detekteras baserat på förändringar i signalen.
Specifikationer Sändare
- Extern AC/DC-spänningsidentifiering: 12–400 V
- Utsignalfrekvens: 125 kHz
- Minsta ström: Cirka 31 mA
- Maximal ström: Cirka 115 mA
- Displayfunktion: Ja
- Klass: KAT III 300 V
Specifikationer Mottagare
- Detektionsdjup
- Enpolig tillämpning 0 - 2 m
- Tvåpolig tillämpning 0 - 0,5 m
- Enkel slinga: ca. 2,5 m
SKU KPSCC840CBINT
EAN 8435394747378
UPC 810053670422 -
