Best.nr 20118232

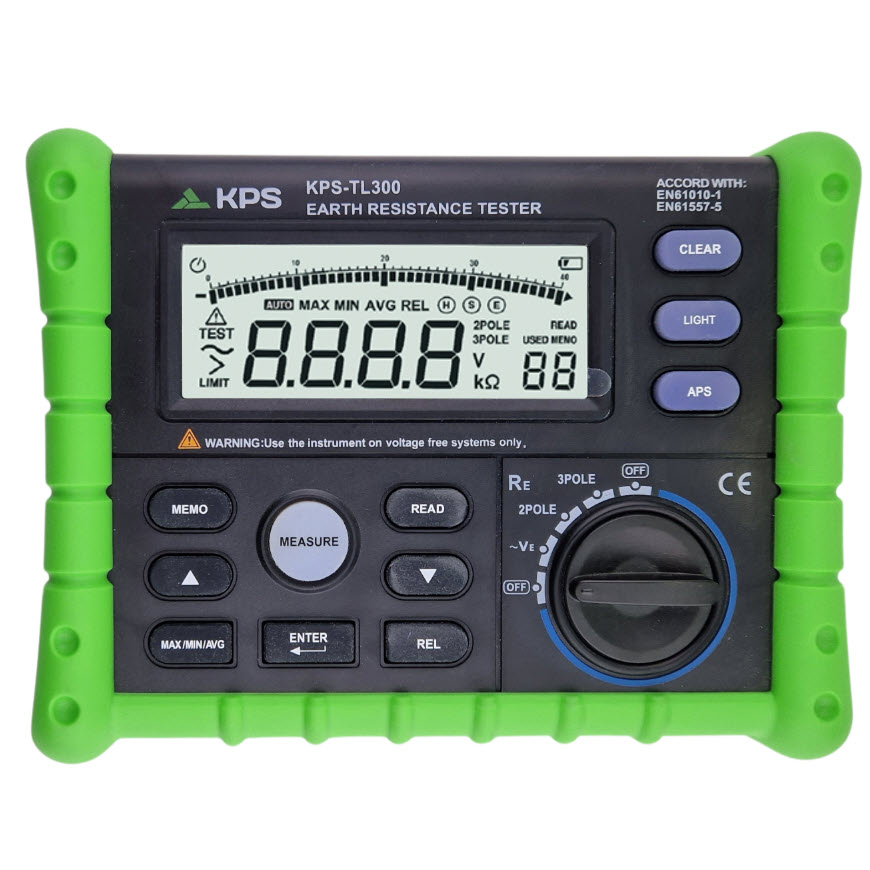

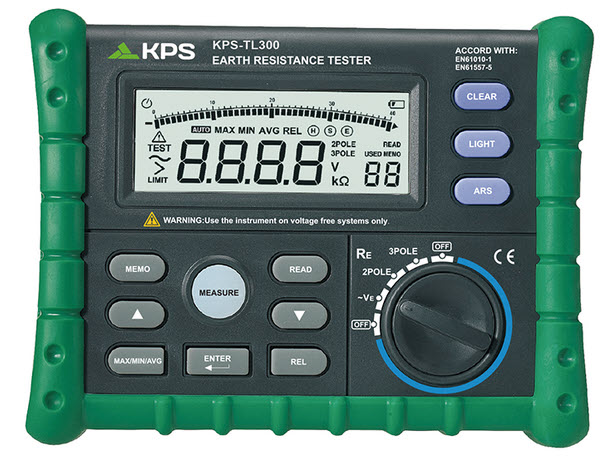

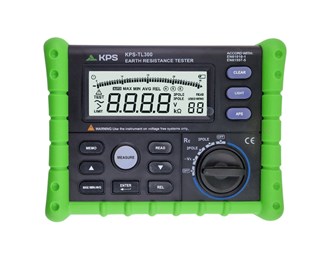

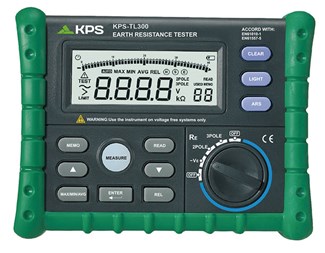

Jordmotståndsmätare
KPS TL300 jordmotståndsmätare är en mycket mångsidig och effektiv enhet avsedd för yrkesverksamma som arbetar med elektrisk utrustning. Läs mer
Varianter
-
Produktbeskrivning
TL300 Jordmotståndsmätare
Denna mätare har automatiska och manuella mätlägen, vilket gör att du kan mäta jordmotståndet noggrant och enkelt.
TL300 jordmotståndsmätaren används för att testa jordmotståndet i strömförsörjningsledningar, distributionsledningar i ett rum, elektrisk utrustning eller apparater, vilket kan göras i två mätlägen: bipolär eller tripolär, och den kan också användas för att mäta jordspänningen.
Mätning av jordspänning
Vrid omkopplaren till ~VE-läget, sätt in änden av mätarkabeln i E- och S-terminalerna och anslut den andra änden av mätarkabeln till antingen änden av spänningskällan eller motståndsbelastningen parallellt för att mäta. Om det finns spänning visas den på LCD-skärmen.
Jordspänningsmätning bör utföras innan jordmotståndet mäts för att kontrollera mängden jordspänning, eftersom spänningar över 10 V sannolikt orsakar större fel vid jordmotståndsmätning. I detta fall, koppla bort det mätta objektet från strömförsörjningen och vänta tills jordspänningen sjunker innan du mäter igen.

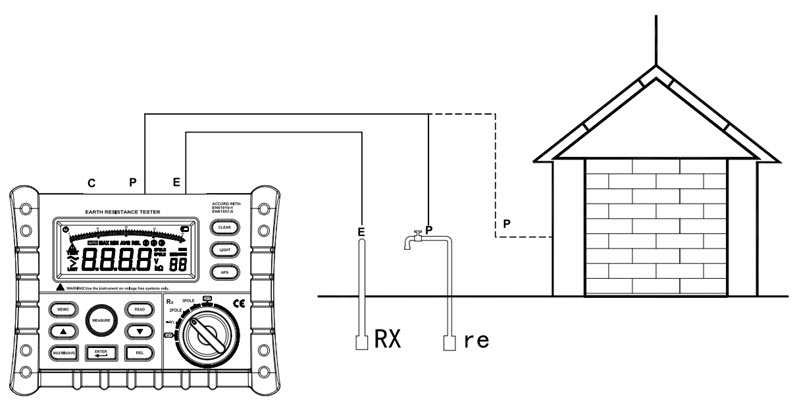

Hur man mäter jordmotstånd med bipolmetoden
Befintliga jordstolpar, såsom nedgrävda metaller (jordspikar, metallvattenrör etc.), vanliga jordningar i kommersiella strömförsörjningar eller åskledare i anslutna byggnader, används som hjälpstolpar istället för ytterligare jordspikar/jordskenor i denna metod.
Resistansmätning med tripolmetoden
Potentiella fallmetoden används av mätaren för att mäta jordresistans. Mer specifikt beräknas RX, jordresistansen, genom att först låta I, den nominella strömmen, flyta mellan E, objektet som mäts (jordstavarna) och C, strömpolen, och sedan mäta V, potentialskillnaden mellan E och P, spänningspolen.

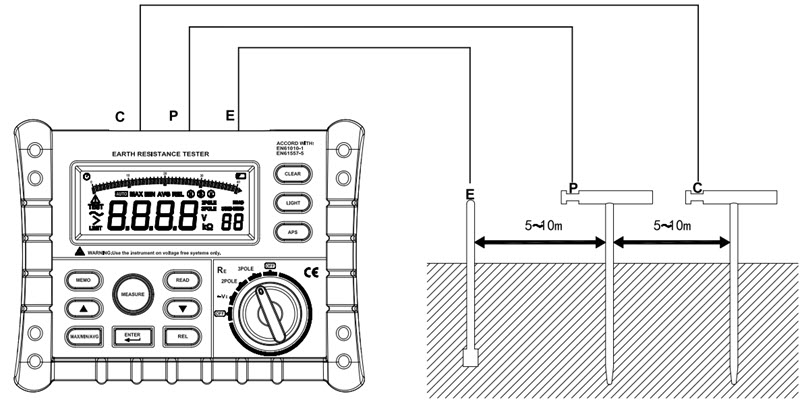

För in hjälpjordningsskenorna P och C djupt ner i marken i en rak linje och se till att skenor är mellan 5 och 10 meter ifrån varandra. Anslut ändarna på testkablarna (svarta, röda och gröna), som kommer från portarna E, P respektive C, separat till objektet som mäts, hjälpjordningsskena P och hjälpjordningsskena C.Datalagring
TL300 jordmotståndsmätare kan lagra upp till 100 grupper av mätdata, vilka inte går förlorade även vid strömavbrott. När mätaren är i standby-läge trycker du på MEMO för att visa datalagringsdisplayen, med "MEMO" blinkande längst ner till höger på LCD-skärmen. Om det befintliga minnet har använts för att lagra annan data visas "USED" på LCD-skärmen när du trycker på MEMO för att avsluta datalagringen.
REL – Relativ mätning
Relativ mätning är endast tillgänglig när testaren används för jordmotståndsmätning. Tryck på REL för att växla mellan relativt mätläge och normalt mätläge, eller vice versa.
MAX/MIN/AVG-mätning
Tryck på MAX/MIN/AVG-knappen för att växla mellan max-, minimum-, medel- och normallägen. Vart och ett av dessa lägen indikeras med en symbol på LCD-skärmen.Specifikationer
- Volym 330 x 125 x 265 mm
- Vikt 3,45 kg
-
Batteri 6 x 1,5 V AA-batterier
-
Tillbehör
Best.nr 20112816126 SEK exkl. moms -
