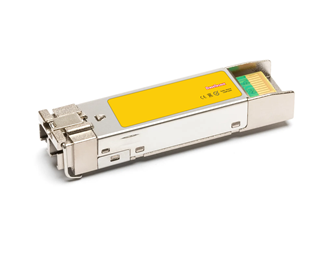

2xTX1310 2xRX1490nm 20km

Best.nr 20215905

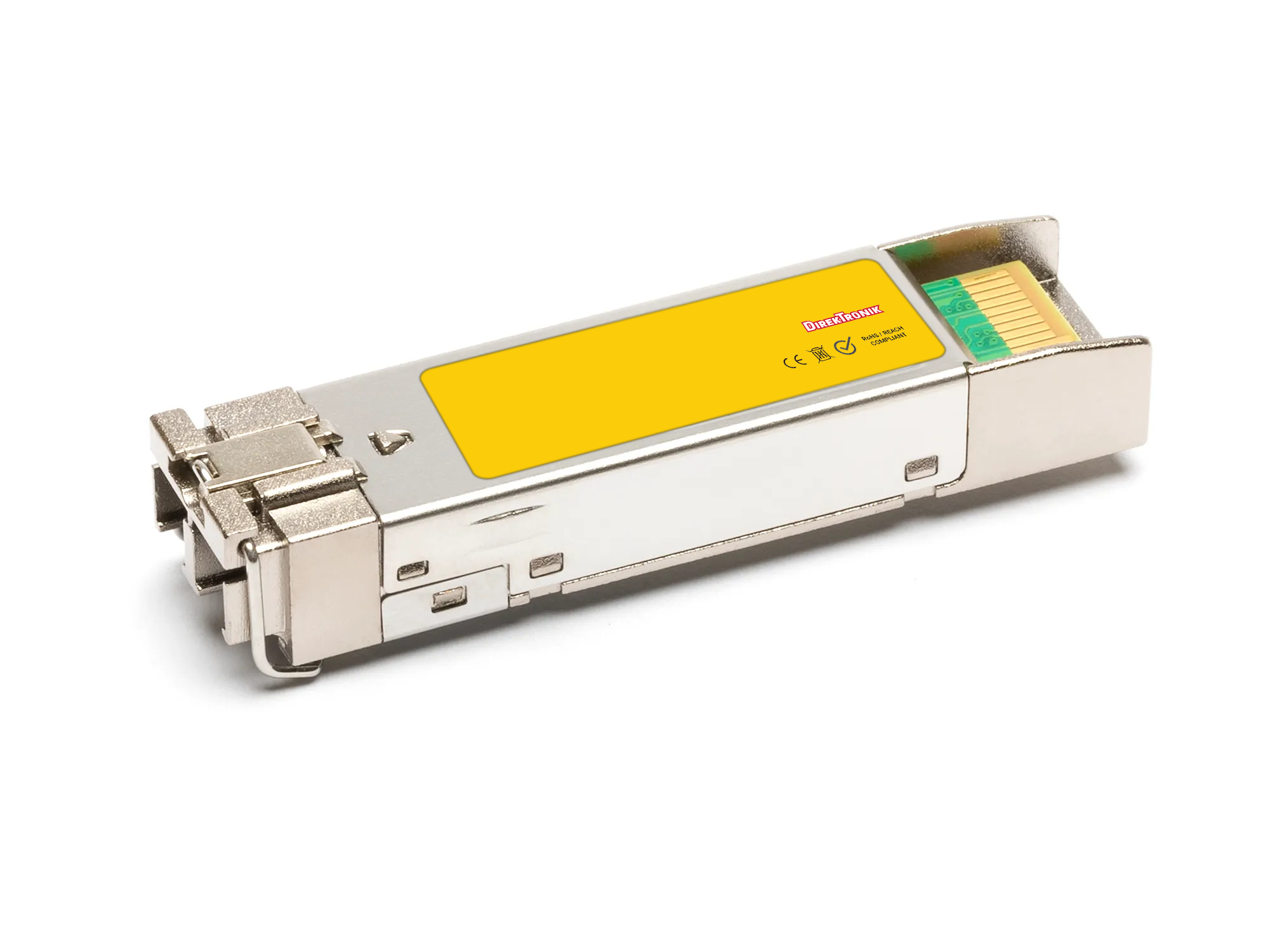

CSFP Singlemode 2xTX1310/2xRX1490nm DDM 20km

När många fiberanslutningar ska samlas i begränsat utrymme kan CSFP ge högre porttäthet utan att kräva fler SFP-platser. Den här CSFP BiDi-serien innehåller två separata sändar- och mottagarkanaler i samma modul och kan därför hantera två länkar över varsin singlemodefiber. Med upp till 20 km räckvidd och 1,25 Gbit/s per kanal passar lösningen exempelvis för accessnät, operatörsnät och andra installationer där både fiber och utrymme behöver användas effektivt. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
691 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Två BiDi-länkar i samma CSFP-modul

    Till skillnad från en traditionell SFP innehåller CSFP-modulen två separata Tx/Rx-kanaler med varsin LC Simplex-anslutning. Varje kanal arbetar från 125 Mbit/s till 1,25 Gbit/s, vilket ger möjlighet att ansluta två separata nätverksförbindelser från en kompatibel CSFP-port.

    Ett exempel är en accessnod där två abonnent- eller nätverksanslutningar behöver etableras. I stället för två vanliga SFP-moduler kan en CSFP hantera båda länkarna. För användaren innebär det framför allt att fler anslutningar kan rymmas i samma nätverksutrustning.

    BiDi använder en fiber per förbindelse

    Varje kanal använder BiDi-teknik, där sändning och mottagning sker på olika våglängder över samma singlemodefiber. Därmed behövs endast en fibersträng per länk i stället för ett traditionellt fiberpar.

    Modulerna används parvis med motsatta våglängder. På ena sidan sänds signalen exempelvis på 1490 nm och tas emot på 1310 nm, medan den matchande modulen på andra sidan har motsatt riktning. Produkttexten gäller därför serien som helhet och kan användas för båda sidorna av BiDi-förbindelsen, där respektive modul väljs efter rätt Tx/Rx-kombination.

    Upp till 20 km med DDM

    Ett powerbudget på 14 dB ger en specificerad räckvidd på upp till 20 km. DFB-laser och PIN-mottagare används för de optiska länkarna, medan internt kalibrerad DDM ger möjlighet att övervaka modulens driftvärden i kompatibel utrustning.

    Stödet omfattar Gigabit Ethernet, Fast Ethernet och 1G Fibre Channel, vilket gör CSFP-lösningen användbar i flera typer av access- och datanät.

    Viktiga egenskaper

    • Två separata BiDi Tx/Rx-kanaler i en CSFP-modul
    • Upp till 20 km över singlemodefiber
    • 125 Mbit/s–1,25 Gbit/s per kanal
    • Två LC Simplex-anslutningar och 14 dB powerbudget
    • DDM samt stöd för Gigabit Ethernet, Fast Ethernet och 1G Fibre Channel

    CSFP BiDi kombinerar två sätt att använda infrastrukturen effektivare: två länkar ryms i en kompatibel CSFP-plats och varje länk kräver bara en fibersträng. Det gör tekniken särskilt relevant när porttäthet och tillgänglig fiber är begränsade, samtidigt som länkar på upp till 20 km behöver kunna etableras.

  • Teknisk specifikation

    Model SFP
    CSFP
    Connector
    LC
    Interface
    2xSimplex
    Data rate
    1,25G
    Range * (km)
    20
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    14
    Wavelength TX (Radie) nm
    2x1310
    Wavelength RX (Radie) nm
    2x1490
    FEC
    No
    CDR
    No
    Industrial
    No
    Protocol
    1G Fibre Channel, Fast Ethernet, Gigabit Ethernet
