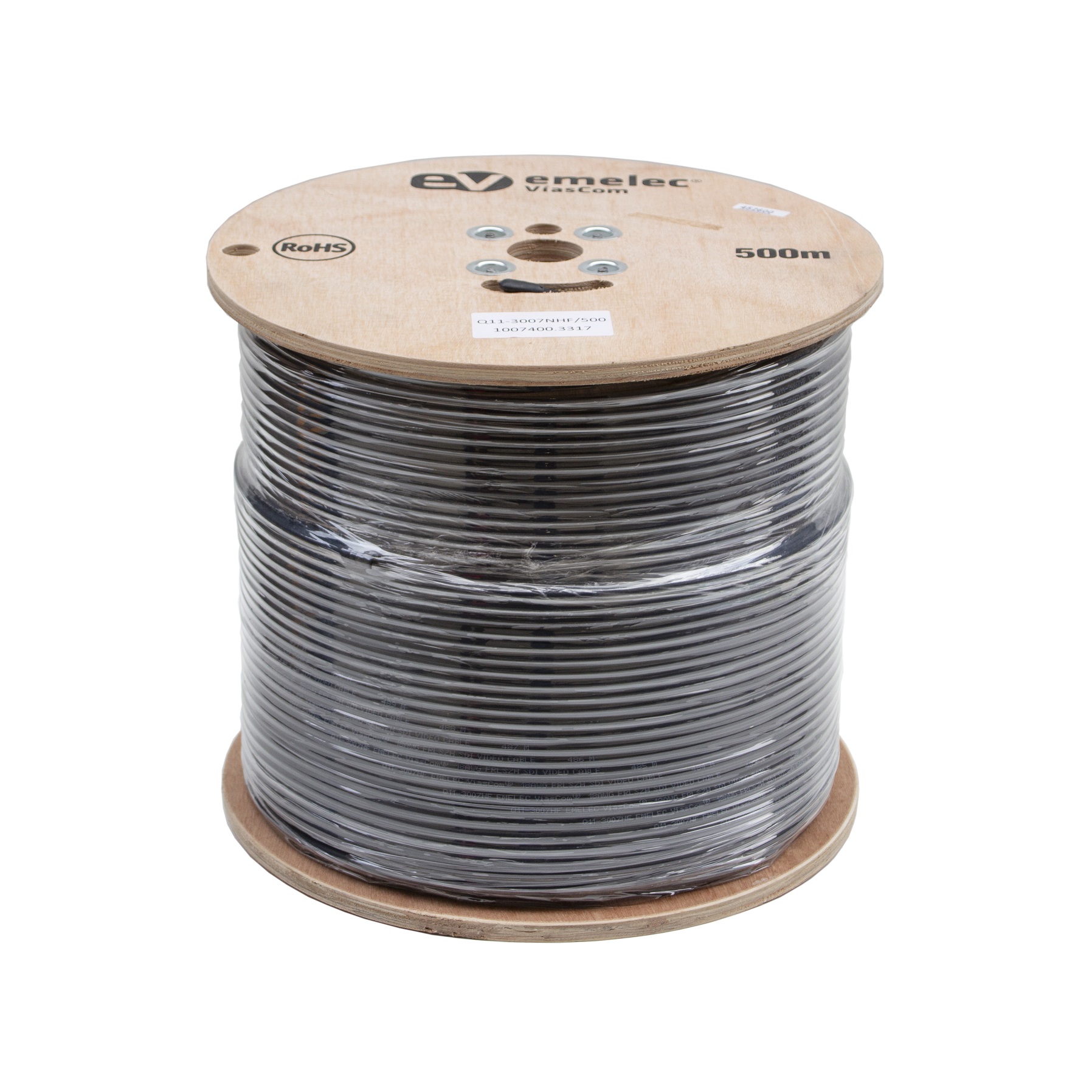

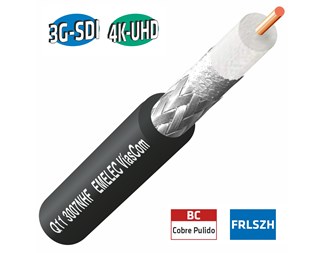

100,0 mtr Sort SDI 18 AWG Solid Core 100,0 mtr Sort SDI 18 AWG Solid Core 100,0 mtr Sort SDI 18 AWG Solid Core

Best.nr 20126469

12-SDI 4K-UHD Digital Video FRLSZH

12G-SDI 4K-UHD koaxialkabel med flamskyddad och halogenfri yttermantel för professionella installationer som uppfyller de strängaste kraven för installation i offentliga byggnader. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid 2-9 dagar
0 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Tack vare den massiva 18 AWG-ledaren och halogenfria FRLSZH-manteln (Flame Retardant Low Smoke Zero Halogen), levererar denna kabel kristallklara 3G-SDI, 6G-SDI och 12G-SDI 4K Ultra HD-signaler utan paketförlust. När säkerhet, pålitlighet och långvarig prestanda är absoluta krav, är detta det självklara valet för professionella systemintegratörer och AV-installatörer.

    När digitala videosignaler med extremt höga datahastigheter som 12G-SDI ska skickas över längre avstånd, ökar risken för signaldämpning drastiskt. Emelec VíasCom Q11-3007NHF löser detta problem med hjälp av sin kraftfulla kärna. Kabeln är utrustrad med en massiv innerledare (enkeltrådig/solid) på 1,00 mm i diameter (18 AWG), tillverkad av 99,99 % polerad, syrefri koppar (OFC).

    Denna massiva uppbyggnad säkerställer en överlägsen elektrisk ledningsförmåga och en dramatisk reduktion av motståndet jämfört med mångtrådiga kablar. Resultatet är att videosignalen behåller sin fulla styrka och integritet, vilket gör det möjligt att genomföra längre kabeldragningar utan behov av signalförstärkare eller repeaters.

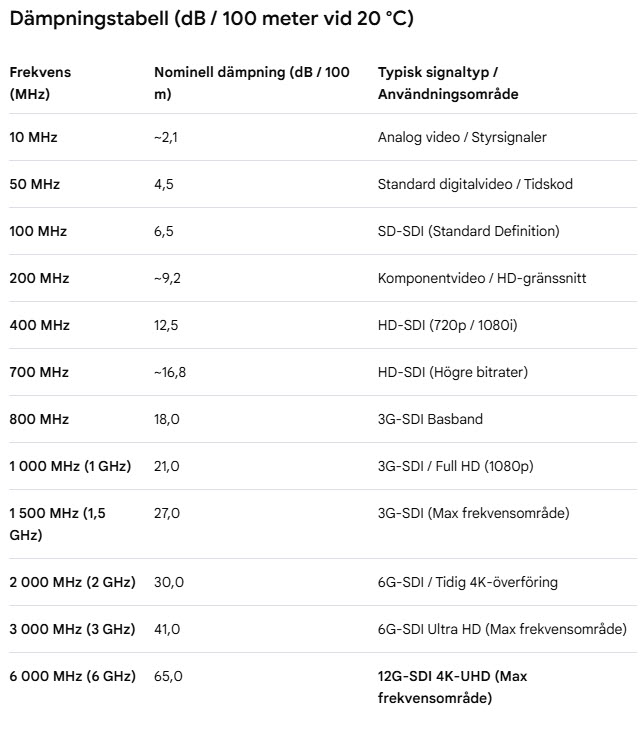

    20126469 Dämpningstabell SE.jpg

    Dubbel skärmning mot en tuff störningsmiljö

    Moderna byggnader och kontrollrum är idag fulla av elektroniskt brus, trådlösa nätverk, strömkablar och automationssystem som kan orsaka allvarliga elektromagnetiska störningar (EMI) och radiostörningar (RFI). För att skydda den känsliga digitala videosignalen använder Q11-3007NHF ett kompromisslöst, tvålagers skyddssystem:

    • En solid aluminiumfolie (Al-tejp) som är limmad till dielektrikumet för att ge 100 % täthet och fullständig skärmning mot högfrekventa störningar.
    • En tät, flätad skärm av förtennad koppar (TC) som ger solid mekanisk styrka och eliminerar lågfrekventa störningar.Denna dubbla barriär garanterar en fullständigt störningssäker signalkedja, även när kabeln ligger tätt packad i trånga kabelrännor sida vid sida med kraftfulla strömkretsar.

    Maximal brandsäkerhet med FRLSZH-mantel

    Det som verkligen skiljer Q11-3007NHF från standardkoaxialkablar är den avancerade yttermanteln. Kabeln är belagd med en robust, halogenfri och flamskyddad FRLSZH-blandning (diameter 6,95 mm). I händelse av brand kommer denna mantel inte att sprida flammorna (enligt IEC 60332-1-2).

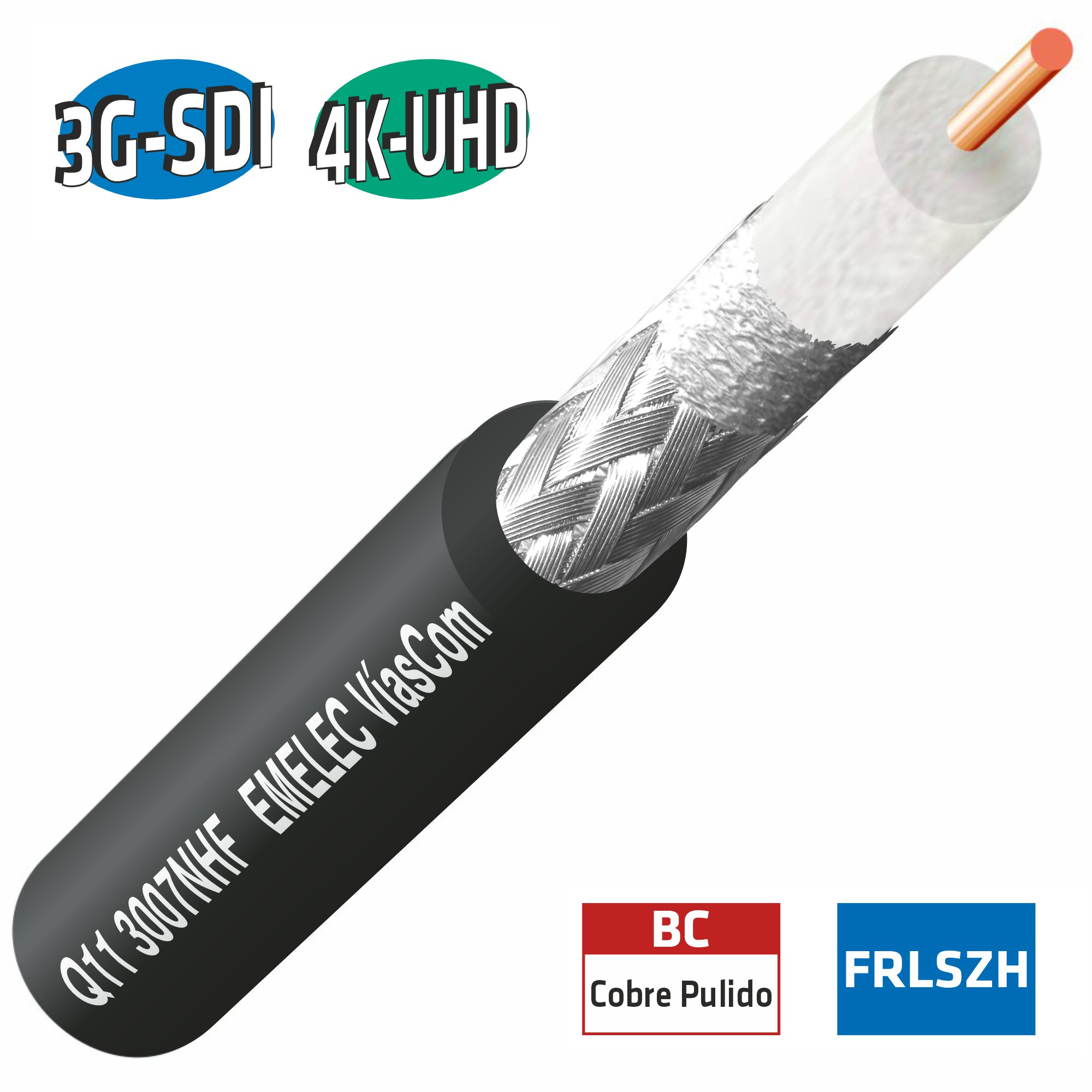

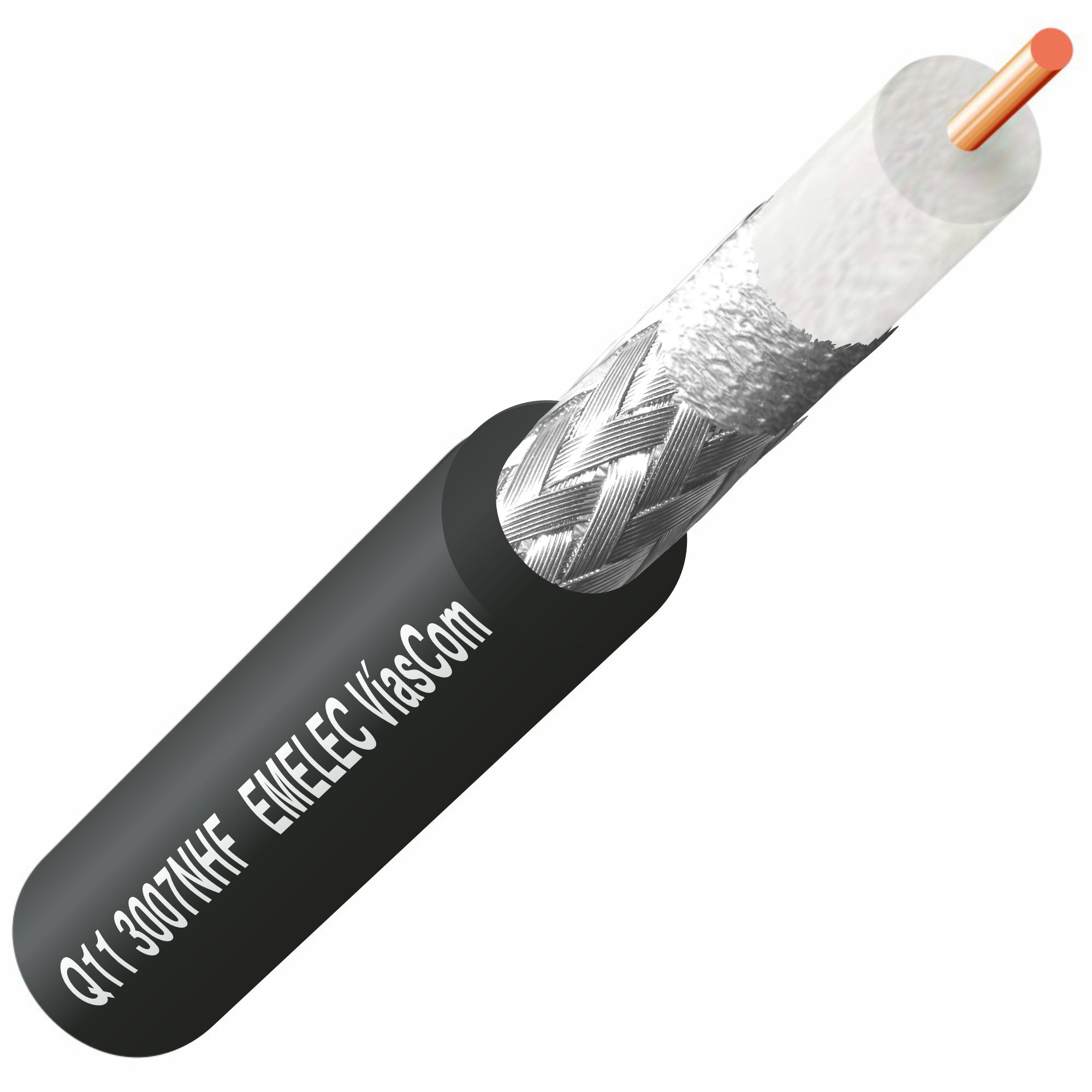

    Konstruktion och mekaniska data:

    • Innerledare: 1 x 1,00 mm (18 AWG) solid, polerad OFC-koppar
    • Isolering (Dielektrikum): 4,60 mm gasinjicerat polyetenskum (FHDPE)
    • Skärmning 1: Aluminiumfolie (Al-tejp) med 100 % täckningsgrad
    • Skärmning 2: Tät flätad skärm av förtennad koppar (TC)
    • Yttermantel: 6,95 mm termoplastisk, halogenfri FRLSZH
    • Färg: Svart (RAL 9005)

    Elektriska egenskaper:

    • Karakteristisk impedans: 75 Ω ± 3
    • Utbredningshastighet (Velocity ratio): 89 %
    • Kapacitans: 53,0 pF/m
    • Drifttemperatur: -15°C till +70°C

    Brand- och miljösertifieringar:

    • Flamskyddad: IEC 60332-1-2 / UNE EN 60332-1-2
    • Halogenfrihet: IEC 60754-1 / 60754-2
    • Rökdensitet: IEC 61034-2

  • Tillbehör

    Best.nr 20120660
    496 SEK exkl. moms
    Lägg i varukorg

    95,80 SEK exkl. moms
    Finns i flera varianter
    Visa fler

    108 SEK exkl. moms
    Finns i flera varianter
    Visa fler

  • Teknisk specifikation

    Längd (m)
    1,0
    Kontakttyp A
    BNC Male
    Kontakttyp B
    BNC Male
    Impedans
    75 Ohm
    Färg
    Svart
    LSZH
    No
    DNV godkänd
    No
    Chassi
    No
