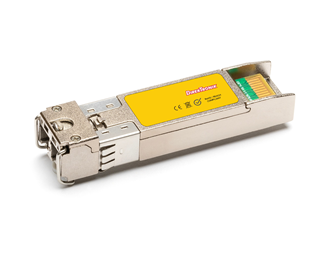

C19 / 1562.23nm 80km

Best.nr 20210075

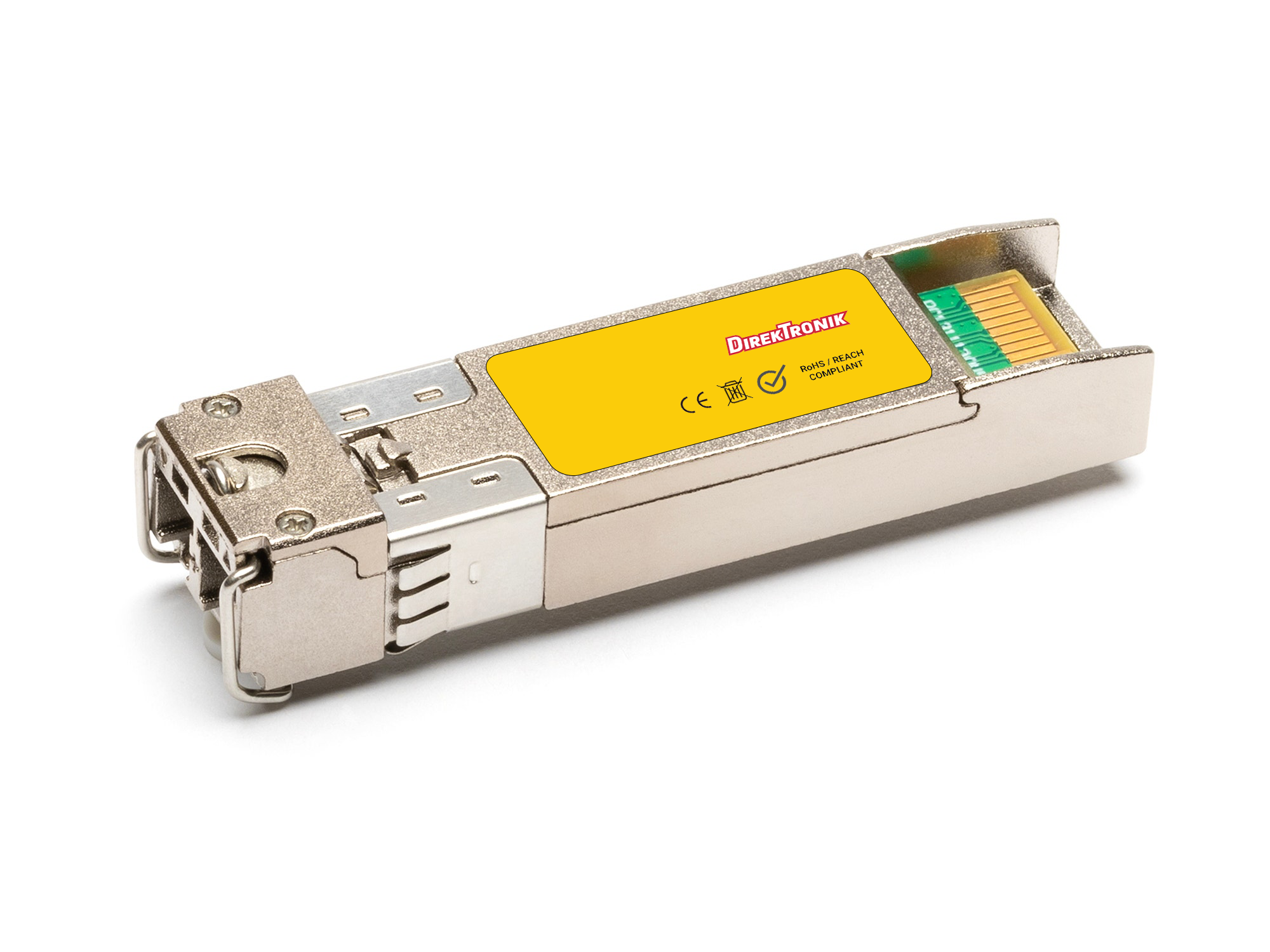

SFP+ 10G DWDM CDR Singlemode 80km ZR 1528,77–1562,23nm DDMI LC-Duplex

När flera förbindelser behöver dela en befintlig fiberinfrastruktur ger våglängdsmultiplexering möjlighet att separera länkarna optiskt. Den här SFP+-modulen är avsedd för 10G Ethernet över singlemode-fiber. Genom att välja rätt kanal kan en ny förbindelse passas in i multiplexerns kanalplan och den fiber som redan finns användas mer effektivt. Angiven räckvidd är upp till 80 km. Anslutningen är LC-Duplex, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
4 760 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Fler länkar i den befintliga fibern

    Anta att en befintlig fiberförbindelse behöver bära ytterligare en separat länk. Med lämpliga multiplexrar i båda ändarna kan olika våglängder dela samma fiberpar. Välj modul och filter utifrån samma kanalplan. Familjen använder 100 GHz kanalraster.

    Välj rätt fast kanal

    Varje kanalvariant har en fast sändarvåglängd. Kanalvalet på produktsidan väljer den variant som beställs; modulen blir inte avstämbar genom detta val. Familjens sändarvåglängder ligger inom 1528,77–1562,23 nm. Matcha beställningen mot multiplexerns port och motpartens optik.

    Dimensionera efter hela länken

    Effektbudgeten är 23 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning, liksom filter i ett våglängdssystem. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt.

    • SFP+ för 10G Ethernet.
    • Singlemode-fiber, LC-Duplex.
    • Angiven räckvidd 80 km.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera den valda kanalen tillsammans med länkens ändpunkter, så att samma förutsättningar finns tillgängliga vid nästa servicebesök.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    SFP+
    Connector
    LC
    Interface
    Duplex
    Data rate
    11.1Gbps
    Wavelength TX nm
    Channel 19 - 1562.23
    Range * (km)
    80
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    xWDM
    DWDM
    Powerbudget (dB)
    23
    Transmit Min/Max
    0 dBm / 5 dBm
    Recieve Min/Max
    -23 dBm / -8 dBm (overload) @10G
    Wavelength RX (Radie) nm
    1260 - 1620
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    10G Ethernet, STM-64
