Best.nr 125-0015

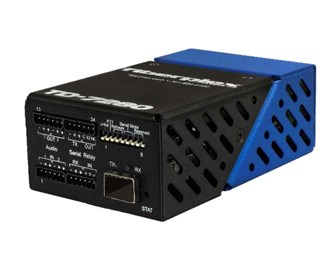

Stereo Audio med serie och kontakt data via fiberlänk

Stereo Audio med serie och kontakt data via fiberlänk, via punkt till punkt, en till många eller som en slinga. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid 2-10 dagar
10 430 SEK exkl. moms
  • Tillbehör

    189 SEK exkl. moms
    Finns i flera varianter
    3 150 SEK exkl. moms
    Finns i flera varianter
    4 420 SEK exkl. moms
    Finns i flera varianter
    215 SEK exkl. moms
    Finns i flera varianter
  • Lär dig mer

  • Teknisk specifikation

    Model AV
    Active module fiber
    Interface
    Multi-Interface
  • Produktbeskrivning

    Stereo Audio med serie och kontakt data via fiberlänk, via punkt till punkt, en till många eller som en slinga.

    Exempel Punkt till punkt, bidirektionell förbindelse mellan alla signaler

    Punkt till punkt

    En till många eller Broadcast, en enhet master och skickar information till slavarna

    Broadcast

    Intercom / Slinga, en enhet master och sätter klocka och uppdateringsfrekvens, alla slavar kan sända data till master som sänder ut de samlade datat tillbaka till slavarna.

    Intercom

    Typiska applikationer

    Audio med styrning

    Audio & Kontroll

    E&M signalering är utvecklad av Bell Labs för komunikation mellan telefonväxlar

    E&M

    Intecom / Slinga

    Intercom&Loop

    Signalsystem för Järnväg

    Railroad Signaling

    Speciafikationer

    Audio Stereo in och ut balanserat alternativt obalanserat

    • DC upp till +/- 7V när man vill att signal från spänningssensor skickas vidare
    • Vid obalanserat läge in förstärks signalen 6dB för att motsvara balanserad signal
    • Vid 24 bit/96kHz 20 Hz till 25 kHz +/- 0,5dB
    • Förvrängning vid +4dBu 1kHz 0.015%
    • Brusnivå -80 dBu
    • Ingång max 7Vrms i 2kohm
    • Utgång max 7Vrms med 150ohm impedans
    • Ingången kan aktiveras via en switch PTT Push To Talk
    • Fördröjning ingång till utgång 1260µs

    Seriel signal

    • RS-422 / RS-485 upp till 1Mbps valbart om man vill använda termineringmotstånd
    • RS-232 upp till 1MBps

    Digital signal

    • En signal in aktiveras genom slutning
    • En omkopplande signal ut

    SFP skall följa MSA specifikationen och kunna köras i 346Mbps, model med datahastighet 0,266 - 1,15Gbps är lämplig

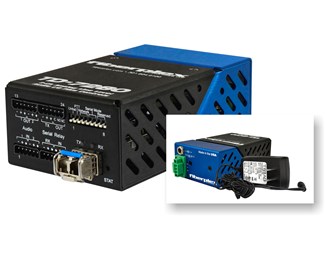

    En version utan SFP och två förkonfigurerade modeller finns som varianter

    • Hölje anodizerad aluminium
    • Spänning via 5,5mm DC kontakt eller 3 moduler  Phoenix™ quick connect
    • 4x Phoenix™ quick connect  6 pol används för analogt och digitalt data
    • 114x70x42mm 0,2kg
    • Arbetstemperatur 5 - 40°C
