Ett måste när kraven på säkerhet är extra höga

Tempest och EMC-skåp befinner sig i skärningspunkten mellan säkerhet och elektromagnetisk kontroll – två områden som blir allt viktigare i en uppkopplad värld. Medan Tempest handlar om att skydda känslig information från att avläsas via oavsiktliga elektromagnetiska utsläpp, fokuserar EMC-skåp på att säkerställa att elektronik fungerar störningsfritt utan att påverka eller påverkas av sin omgivning. Tillsammans utgör de en kritisk del av modern infrastruktur, där kraven på datasäkerhet, driftsäkerhet och regelefterlevnad ständigt ökar.

Vad är Tempest

TEMPEST-standarder handlar om att skydda elektronik från att läcka information via elektromagnetisk strålning. När datorer och annan utrustning används uppstår signaler som i vissa fall kan fångas upp och analyseras utanför systemet.

För att förhindra detta ställer TEMPEST krav på hur mycket emissioner (utstrålning) som får förekomma och hur utrustning ska byggas och testas. Det inkluderar åtgärder som skärmning, filtrering och säker placering av utrustning.

Begreppet omfattar flera olika standarder, till exempel NATO:s SDIP-27, med olika skyddsnivåer beroende på hur känslig informationen är. Målet är att förhindra avlyssning utan fysisk åtkomst.

Tempest EMC bild 2.png

Vad är EMC

Ett EMC-skåp är ett skåp som är konstruerat för att kontrollera elektromagnetiska störningar. Det används för att både hindra utrustning från att störa sin omgivning och skydda känslig elektronik från yttre störningar.

Skåpet är vanligtvis byggt med ledande material som fungerar som en skärm, ofta liknande en Faradays bur(ett slutet utrymme av elektriskt ledande material). Det kan också innehålla filtrerade genomföringar för kablar, så att signaler inte läcker in eller ut okontrollerat.

EMC-skåp används inom industri, telekom och säkerhetskritiska miljöer där stabil drift och elektromagnetisk kompatibilitet är viktigt. De kan även vara en del av lösningar som uppfyller TEMPEST-krav.

Lösningar på ett och samma ställe

Samlingsbild Tempest.jpg

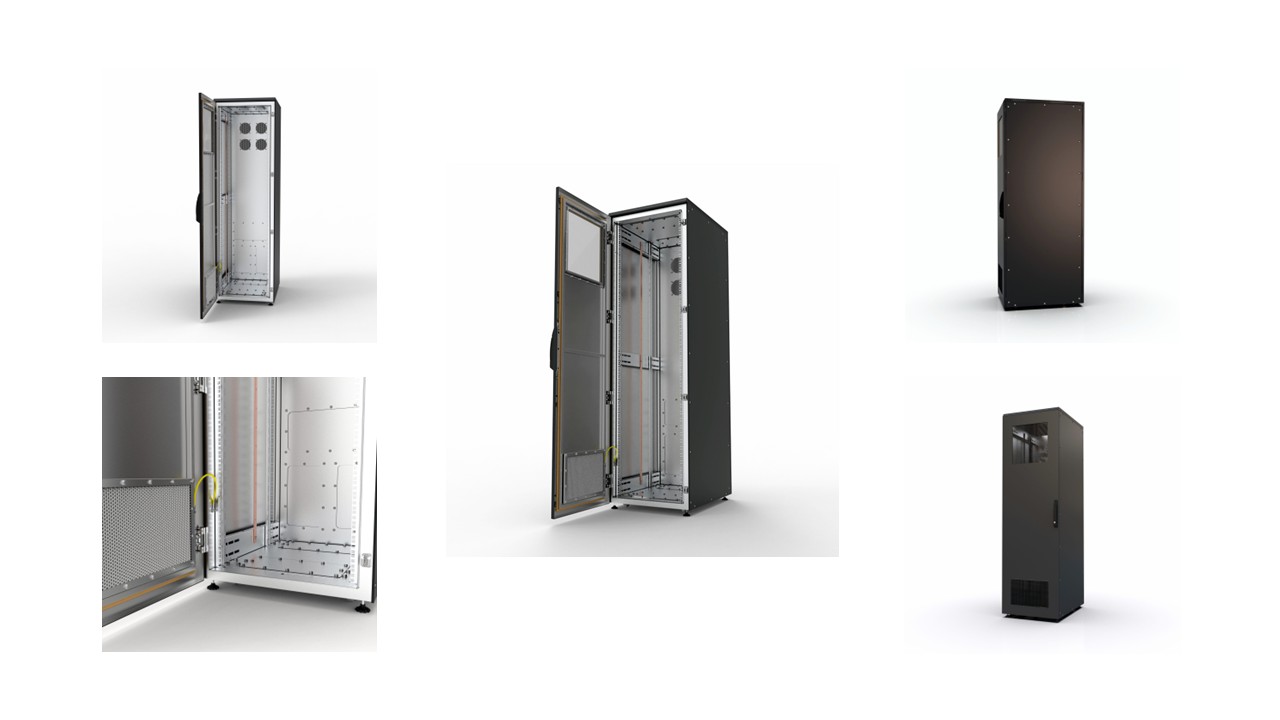

Högpresterande RFI-skärmning för säkra miljöer.

Tempest Shielded Rack Cabinet från Deckro är en avancerad racklösning utvecklad för miljöer med höga krav på elektromagnetisk avskärmning och informationssäkerhet. Skåpen erbjuder en kombination av robust konstruktion, flexibel design och hög skärmprestanda, vilket gör dem idealiska för TEMPEST-applikationer och andra säkerhetskritiska installationer.

Med en modulär uppbyggnad möjliggörs snabba leveranser och anpassningar efter specifika behov, samtidigt som standardlösningar finns tillgängliga för effektiv implementation.

Hög RFI-dämpning

Minst 60 dB skärmning från 100 kHz till 1 GHz, vilket säkerställer låga emissioner och hög datasäkerhet.

TEMPEST-kompatibel

Stödjer installation av COTS-utrustning i TEMPEST-miljöer (vid certifierad systemkonfiguration).

Modulär och flexibel design

Anpassningsbara dimensioner och konfigurationer
Snabba leveranstider
Skalbar lösning för olika behov

Integrerad säkerhet

Förberedd för avancerade låssystem, accesskontroll och fysisk säkerhet.

Tekniska specifikationer

Bredd: 600 eller 800 mm
Djup: 600, 800, 1000 eller 1200 mm
Höjd: 12U – 42U
Lastkapacitet: upp till 1000 kg
IP-klass: IP42 (upp till IP66 som tillval)
Material: galvaniserat stål (alternativt rostfritt)

Konstruktion & prestanda

Helmetalldesign med ledande fogar för maximal skärmning
EMI-packningar för kontinuerlig tätning
Filtrerade genomföringar för kraft, signal och fiber
Fullständig jordning med låg resistans (<0,1 ohm)

Användningsområden

Perfekt för säkerhetskritiska miljöer såsom:

Säkerhetsklassade serverrum
NOC (Network Operations Centers)
Myndigheter och försvar
Industriella kontrollrum
Datacenter och kritisk infrastruktur

Tillval & tillbehör

UPS och avancerad strömhantering
Klimatkontroll och ventilationssystem
Branddetektering och släcksystem
Miljöövervakning (temp, fukt, rök)
Anpassad kabelhantering och interna konfigurationer

Certifieringar & standarder

TEMPEST (NATO SDIP-27/2, SDIP-28)
EMC-standarder (MIL-STD-285, IEEE 299 m.fl.)
CE, RoHS, REACH
ISO 9001, ISO 14001, ISO 45001

Effektiv EMC-avskärmning för kritisk utrustning

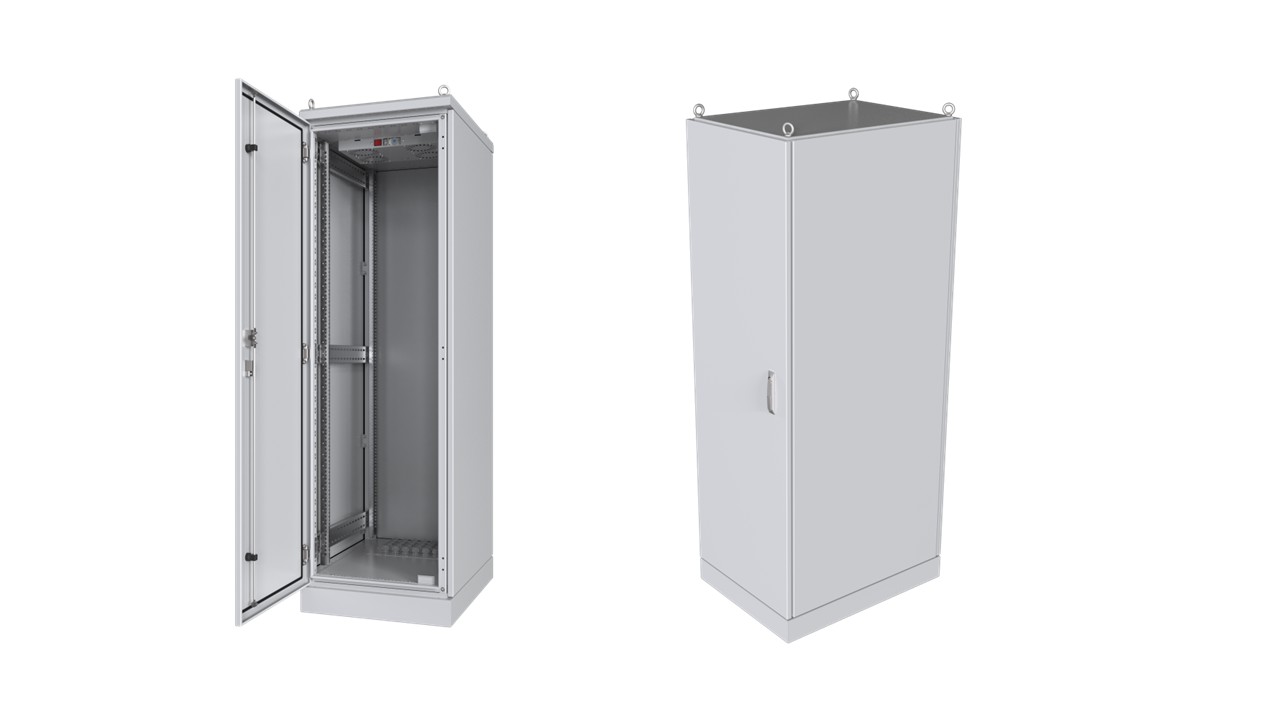

EMC Protection Rack Cabinet från Deckro är utvecklat för att uppfylla EU krav på elektromagnetisk kompatibilitet (EMC). Skåpet minimerar elektromagnetiska störningar (EMI) och säkerställer att installerad utrustning både fungerar korrekt och inte påverkar annan elektronik.

Samlingsbild EMC.jpg

Genom att bryta kopplingsvägar för störningar och använda lösningar som jordning och skärmade kablar reduceras både emission och känslighet. Resultatet är en robust och pålitlig kapsling för kritiska system.

EMC-skydd och störningsreducering

Designad för att minska både emissioner och känslighet för elektromagnetiska störningar genom effektiv skärmning och jordning.

Robust konstruktion

Hel-svetsad stålkonstruktion
Monoblockdesign för stabilitet
Hög tålighet mot mekanisk påverkan

Skydd mot miljöpåverkan

Skydd mot damm och vatten (IP42 standard, upp till IP66)
Klimattestad för krävande miljöer (-25°C till +70°C)

Optimal jordning och skärmning

Fullständig jordning med låg resistans
EMC-packningar (Nickel/Koppar) för kontinuerlig skärmning
Skärmade kabelgenomföringar

Tekniska specifikationer

Bredd: 600 eller 800 mm
Djup: 680, 880 eller 1080 mm
Höjd: 26U – 47U
Lastkapacitet: upp till 1000 kg
IP-klass: IP42 (IP55 / IP66 som tillval)
Material: galvaniserat stål

Skärmprestanda

≈80 dB vid 100 MHz
≈40 dB vid 1 GHz
Testad enligt IEEE 299 och MIL-STD-285

Diagrammen på sida 5 visar skärmningseffektivitet över frekvensområden för magnetiska, elektriska och reverberanta fält, vilket bekräftar stabil prestanda över ett brett spektrum.

Konstruktion & funktion

19" justerbara monteringsskenor
Integrerad kabelhantering
Förberedd för ventilation (upp till 4 fläktar, ca 1,5 kW kylkapacitet)
Luftflöde upp till 400 cfm

Användningsområden

Idealisk för miljöer där EMC-krav är kritiska:

Industriella styrsystem
Telekom och nätverksutrustning
Test- och mätmiljöer
Datacenter och IT-installationer
Infrastruktur med höga EMC-krav

Standarder & certifieringar

EMC enligt EU-direktiv
IEEE 299, MIL-STD-285
CE, RoHS
ISO 9001, ISO 14001, ISO 45001

Kontakat oss www.info@direktronik.se så hjälper vi dig med ditt nästa projekt det kraven är som högst.
