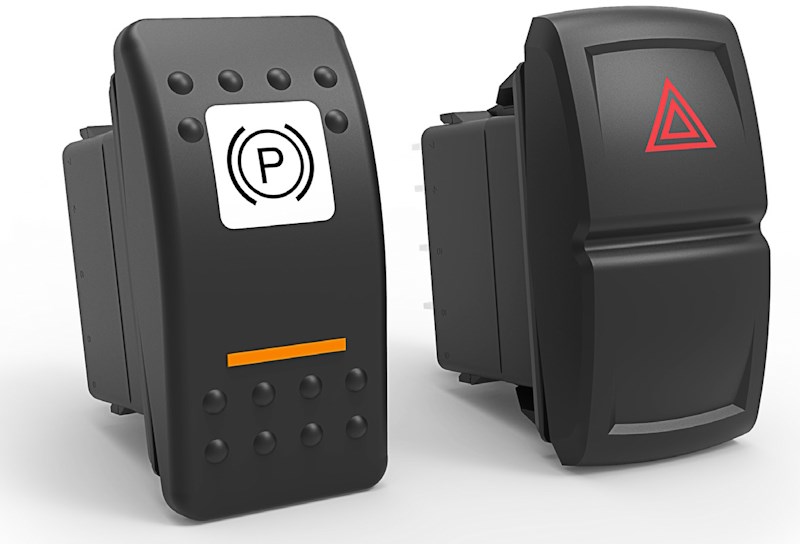

Att vrida en Carling Contura strömställare rätt

En Contura strömställare kan vändas och vridas fritt när den placeras i en panel, dörr eller var den nu ska sitta. Dessutom kan knappen (vippan) roteras 180 grader i sin placering i strömställaren. Symboler på knapp, eller lins kan vridas för att anpassas till hur strömställaren placeras, dock är Carlings konfiguration av symboler låst till fasta 90 graders positioner. För att kunna uppnå den konfiguration man önskar med hjälp av databladen, eller på nätet bör man förstå hur Carling definierar sina olika positioner och delar av strömställaren.

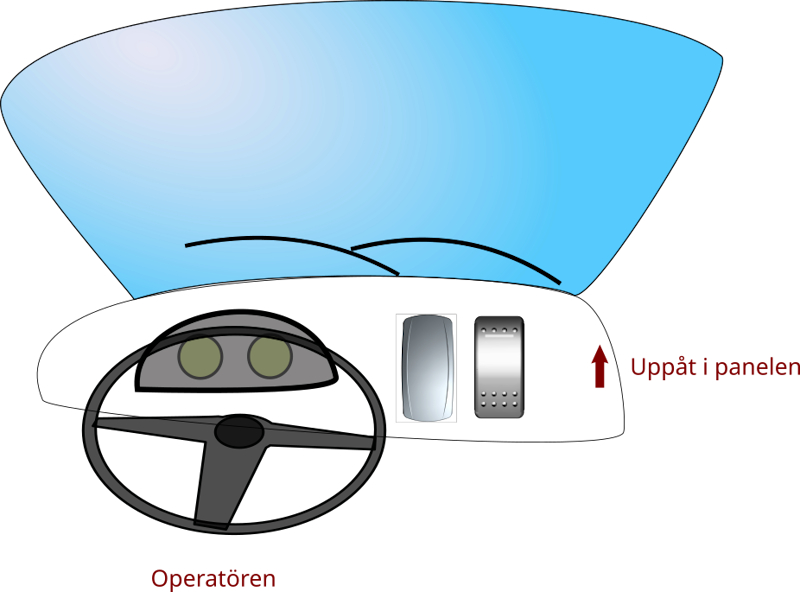

Förarpanel.jpgBilderna ovan och nedan visar Carlings standardkonfiguration och placering som Carling utgår från där de konfigurerar en strömställare. För att ta ett exempel med den enklaste kretsen, en tvålägesbrytare, On – Off:

Kopplingskrets 1 krympt.jpg

Definitioner

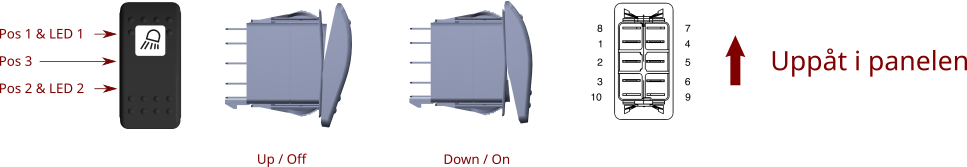

Contura definitioner.jpgI läge frånkopplad (Off) är knappen nedtryckt i delen som är närmast operatören, detta läge benämner Carling ”Up” och för en On‐Off krets är terminal 2 ej ansluten.  Jämför med en vanlig rund tryckknapp, i detta skede är knappen i sitt uppläge. I läge till (On) är knappen nedtryckt i delen som är bort från operatören, detta läge benämner Carling ”down”. En tryckknapp hade alltså nu varit intryckt. Terminal 2 är ansluten till terminal 3 i läge till.

Definitioner vid låsbrytarkonfigurationer.

Strömställare med lås medför en ytterligare parameter i konfiguration. Ett låssnäppe  är placerat på knappens ovansida. Låssnäppet förhindar förflyttning av strömställarens knapp i någon riktning så länge låssnäppet inte skjuts åt sidan.

Definitioner för låsbrytare

I en låsströmställare, så placeras låssnäppet i position 1 och följaktligen utgår LED 1.

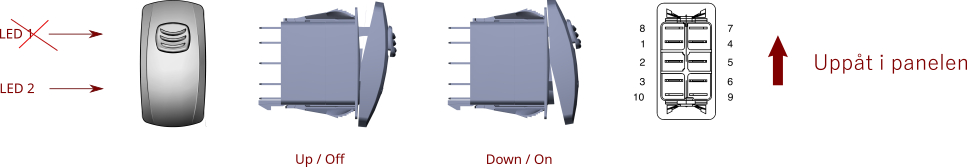

Contura definitioner låsswitch.jpg

För att samma exempel som ovan med en till‐från krets, men i detta fall vill man skydda operatören från att av misstag slå på brytaren. Därför förses strömställaren med ett lås i riktingen från-till. Låsfunktionen bestäms i positon 11 i konfigurationsschemat. Första kolumnen i nedanstående tabell ger önskad låsfunktion och för orange låssnäppe väljs E.

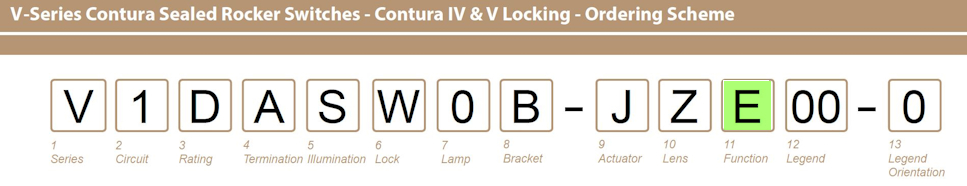

Contura V Locking - ordering scheme.jpg

Actuator Lock function.jpg
