Elektromekanik

Urval av knappar till Carling Contura serien

Det är inte bara funktion och tillförlitlighet som är viktiga vid utformandet av en förarmiljö utan även ett tilltalande intryck och en allmän överskådlighet är något man vill uppnå. Det sista innebär att det finns en klassisk, intuitiv design inbyggd i utformningen, samtidigt vill man utforma en egen design. Med Contura-seriens rika utbud av knappar finns goda möjligheter att uppnå alla de ovan nämnda önskemålen.

Nedan följer en överblickande genomgång av de olika conturaknapparnas utformning, och här en sammanställning.

Med eller utan ram

Contura finns med eller utan ram. Hos en Contura med ram, så har basen en upphöjning längs kanten som delvis omsluter knappen. Det är endast Contura X, XI och XII som har ram, mer om dem längre ned. Övriga Contura saknar ram.

Contura utan ram

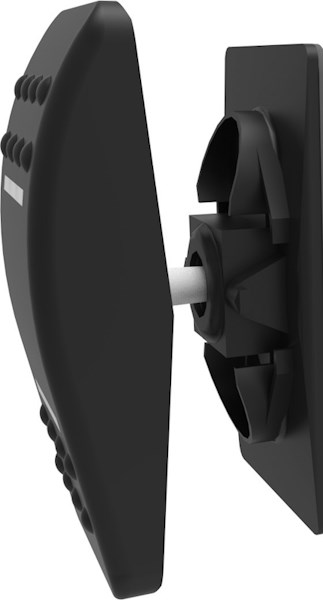

Hos Contura utan ram byts knappen lätt med ett särskilt tvåtandat gaffelvertyg. Alla knappar utan ram är utbytbara mot varandra.

(Ramen som syns i bilderna här nedan är en monteringsram för panelen, inte själva strömställarens ram.)

Contura II och III

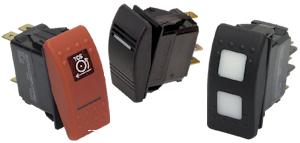

Contura II 3 st digitalgenererad.jpgContura III 3 st digitalgenererad.jpgContura II från katalog.jpg

Klassiskt utformade knappar, som ser ut som en knapp till ett bätte fordon ska se ut. Contura II är tillverkade i polykarbonat och överdragna med hård nylon, eller en mjuk elastomer. Yttre delen av kappen är i Contura IIs fall försedd med upphöjningar medan Contura III är försedd med skåror för greppet skull.

Contura V och Contura IV

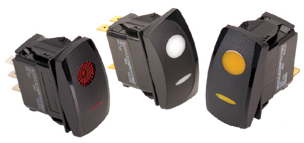

Contura V 3 st digitalgenererad.jpgContura IV 3 st digitalgenererad.jpgContura V och IV från katalog.jpg

Contura V är vackert symmetriskt välvd runt två axlar. Tryckknappen är tillverkad i polykarbonat med överdrag av hård nylon och finns i utförande med och utan lins. Linserna finns i två varianter en större oval med plats för tryck och en smal elliptisk indikeringslins. Utöver det kan knappen väljas i etsbar finish, där symbolen etsas fram ur en jämn matlackad yta. Symbolen genomlyses underifrån vilket ger en extra elegant design.

Contura IV har en välvd symmetrisk form runt en axel, liknande Contura V, samtidigt som den är bågformad runt normalaxeln. Contura IV finns i höger -och vänsterställt utförande och formar sig vackert runt Contura V, eller i egna fristående layouter, särskilt i acententrade sådana. Övriga egenskaper som hos Contura V.

Contura VI Wave

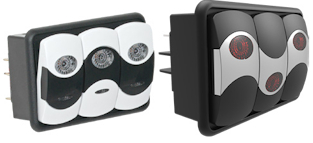

Contura VI Wave 3 st digitalgenererad.jpgContura VI Wave från katalog.jpg

Contura VI är en exceptionell design. Knappen är försedd med ett bågformat inlägg med, mot knappens grundfärg, avvikande färg och finish. Monterad på rad, sida vid sida, ger inlägget ett vackert vågformat mönster i förarpanelen, särskilt attraktivt i marina sammanhang. Både knappens färg och inlägget finns i flera finishar.

Contura VII

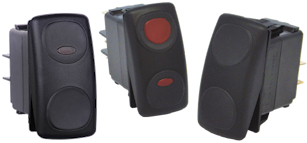

Contura VII 3 st digitalgenererad.jpgContura VII från katalog.jpg

Även detta en klassiskt utformad knapp för en proper förarmiljö. Contura VII har en rättfram och avrundad design. Själva tryckytan är upphöjd insats i en gummerad polymer, vilket ger ett trevligt anslag. Insatsen kan förses med linser som ger knappen ett väldigt unikt intryck.

Contura XIV

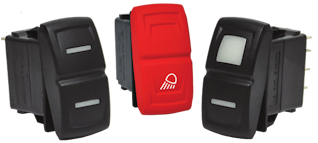

Contura XIV 3 st digitalgenererad.jpgContura XIV från katalog.jpg

Contura XIV är den senaste designen i Contura-serien. Contura XIV ger ett imposant intryck och passar förarmiljöer i större fordon, till lands och till havs. Knappens övre och undre del avgränsas tydligt genom försänkning och dess yttre genom en upphöjning. Knappen kan förses med en, eller två ganska stora kvadratiska linser, eller smalare indikeringslinser. De större linserna kan tryckas med symboler. Liksom Contura IV och V kan knappen fås i mattlackat utförande med symbolen frametsad i den lackade ytan.

Contura X, XI och XII, med ram

Contura X, XI och XII delar strömställarbas och som har en upphöjd ram som omger knappen. Ramen försvårar för skräp och smuts att lägger sig under knappen.

Som hos de flesta tryckknappar i Contura-serien, så kan knappen enkelt bytas till ny knapp. Eftersom Contura X, XI och XII delar strömställarbas kan en knapp bytas dem emellan. Estetiskt känns det logiskt att kombinera Contura X med Contura XII, eftersom de delar grundläggande design, men man där man kanske vill ha en lättåtkomlig paddel i vissa funktioner.

Contura X, XI och XII skiljer sig också från övriga Contura-knappar, genom att linser och själva knappkroppen kan köpas separat. Dessa två knappar kan också förses med dubbla linser, dvs linser i två lager, där den övre skyddar den undre och eventuell symbol. Har man en stor variation av symboler kan man skriva ut dessa på transparent tejp och klistra på den undre linsen. Symbol och tejp är då skyddade av den övre linsen.

Contura X

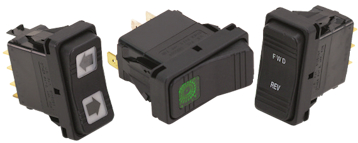

Contura X 3 st digitalgenererad.jpgContura X från katalog.jpg

Contura X:s knapp är avrundad v-formad i längdtvärsnittet och ligger i jämnhöjd med ramen nedtryckt. Dess tryckyta är försedd med skårer för greppet skull. Knappen kan, som för Contura XI och XII, förses med dubbel kvadratisk lins, eller en smal indikationslins. Carling Contura X är verkligen en robust och praktisk bruksknapp och används med fördel i alla typer av arbetsfordon.

Contura XI

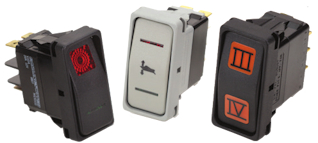

Contura XI 3 st digitalgenererad.jpgContura XI från katalog.jpg

Conturas XI: knapp har ett rombiskt liknande längdtvärsnitt, dvs knappen bygger lägre i ändarna och högre centralt och ligger därför under ramens kant i nedtryck läge. Det gör knappen lite mer skyddad mot oavsiktlig nedtryckning. Överhuvudtaget är knappen väl skyddad.

Contura XII

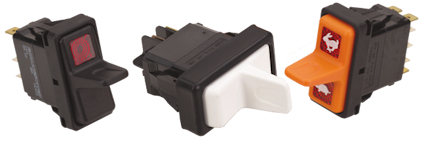

Contura XII 3 st digitalgenererad.jpgContura XII från katalog.jpg

Contura XII:s knapp utgörs av en paddel, vilket gör knappen väldigt lätt tillgänglig. Ofta, men inte nödvändigtvis kombineras Contura XII med en 3-läges strömställare, där tillslagslägena är återfjädrande och man önskar frekventa, snabba tillslag.



läs mer
Gustaf Sundström
Författare: Gustaf Sundström Område: Strömställare, säkringar, styrsystem för fordon, varningssystem

Produktområden

Produkter (4)
Visa listvy Visa gridtvy

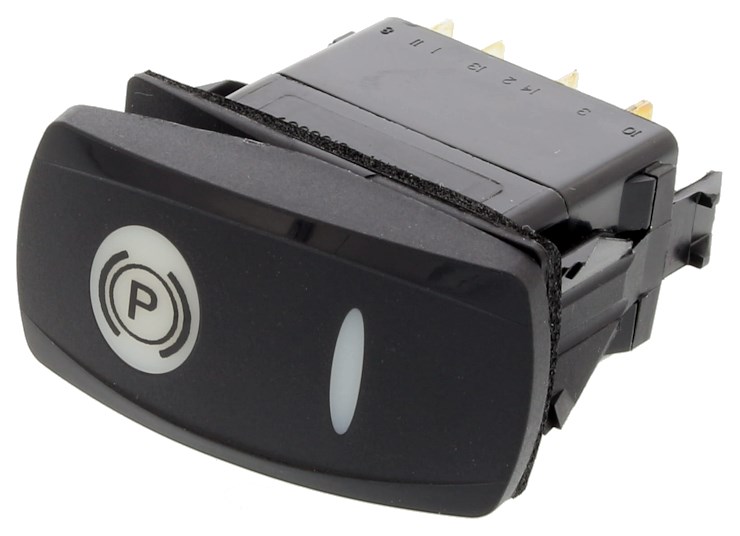

Carling Contura II strömställare, enpolig med kopplingskrets till-till. Contura II knappen är försedd med en kvadratisk lins i position 1, övre som är underbelyst med 1 LED.
