Carling technologies V-seriens Contura strömställare

Den helt tätade strömställarserien Contura från Carling technologies, betecknad V-serien, är välkänd för sin standardsättande formgivning, prestanda och tillförlitlighet. Dessa strömställare är en standard inom marin- och transportindustrin och har klarat en rad miljö-, korrosions-, temperatur-, vibrations-, stöt- och tätningstester, inklusive MIL Std 202F, MIL Std 810C, UL 1500, ISO 8846, IEC 60529 och BS 5490 bland andra.

Viktiga produktegenskaper i korthet

  • Högt tätningsskydd genom att Contura är tätade både runt mekanismen och belysning. Klassificerad till IP66 och IP68. Tätning mot panel finns som tillval.

  • Med en silverplaterad kontaktmekanism erhålls en lång elektrisk livslängd, 50 – 100 000 cykler och stort utbud av elektriska klassificeringar.

  • Strömställarens rullstiftsmekanism gör att smörjning kan undvikas, vilket bland annat ger utökad värmetålighet.

  • Med upp till 10 anslutningar tillhandahåller Contura-serien ett stor mängd av strömställar- och belysningskretsar.

  • Med tandade fästvingar, i kombination med panelpackning fäster Contura bra i paneler med väldigt olika godstjocklek

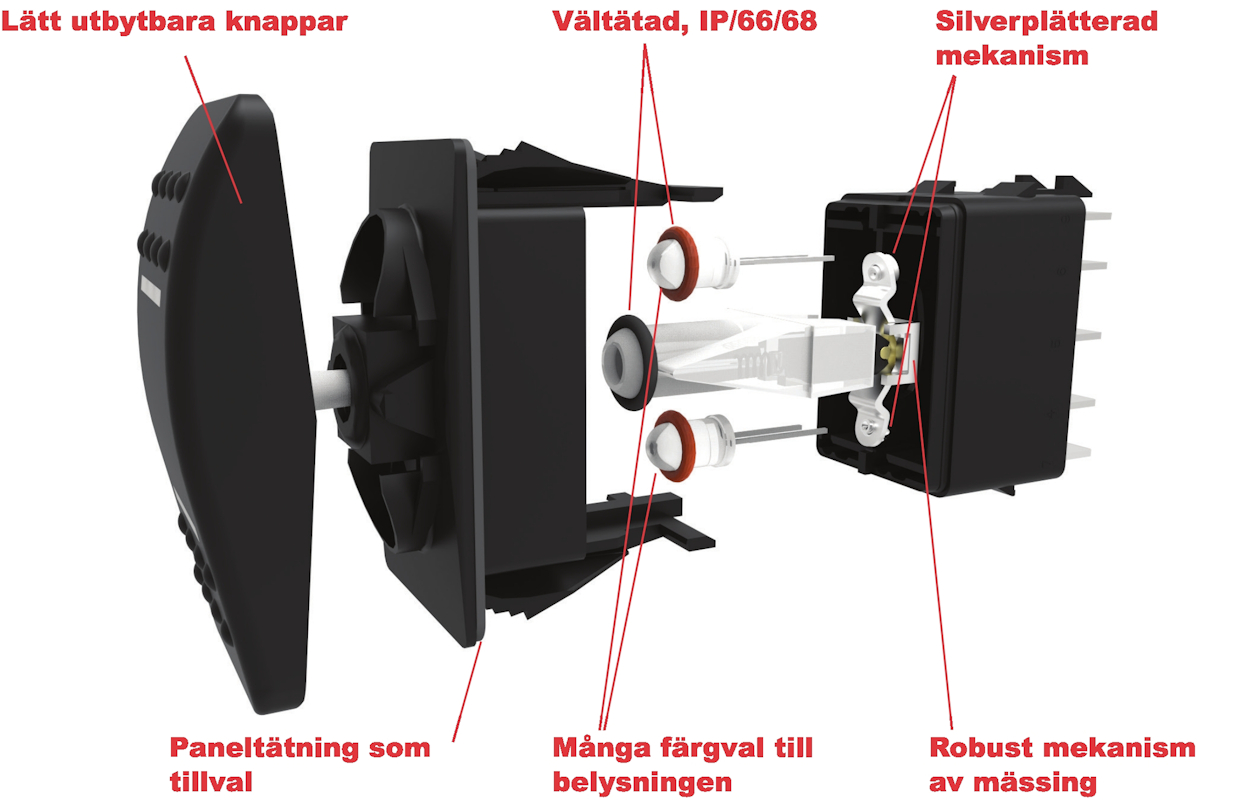

Sprängskiss Contura med kommentarer på svenska.jpg

V-serien, Contura strömställarkretsar

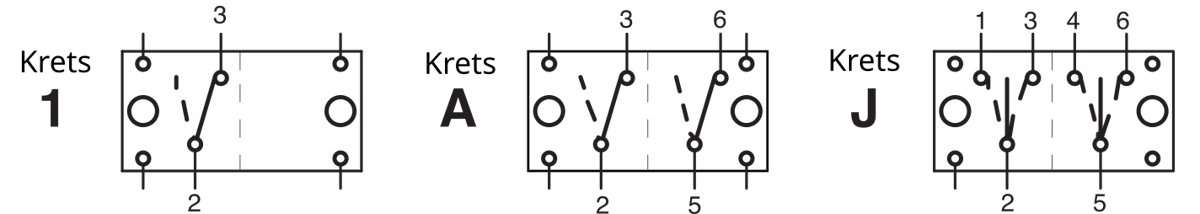

Kopplingskrets 1 A J.jpg

Contura har 22 stycken grundkretsar att välja mellan, därtill går det att få vissa kundanpassade kretsar. Strömställarna finns i två- och treläges utförande med både fasta och återfjädrande lägen och kretsarna är antingen enkelpoliga eller dubbelpoliga. De dubbelpoliga är antingen parallella enkelkretsar eller mer avancerade kretsar som motorstyrningskretsar i tre steg.

Här finns en sammanställning av kopplingskretsarna: V-Series - Standard Switch Circuit Diagrams

V-serien, Contura belysningskretsar

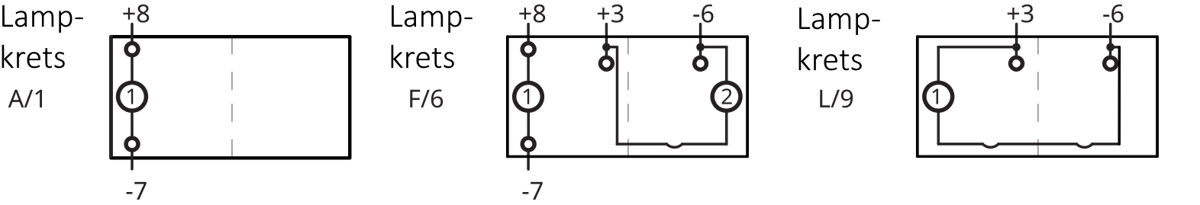

Belysningskretsar de tre översta.jpg

Contura har två positioner för belysning. Vanligast idag är naturligtvis LED-belysning, men av historiska skäl erbjuds Contura även med belysning från glödlampa. En vanlig kombination är en lampa som funktionsbelysning och den andra som kvittensbelysning. Belysningen kan styras utifrån eller kopplas intern i strömställaren. Designönskemålen är många och det finns ett brett utbud av belysningskretsar som möjliggör många designval. Likaså finns det flera färger att välja emellan.

Här finns en sammanställning av utbudet av belysningskretsar: V-Series - Illumination Circuit Diagram

Elektrisk klassificeringar

Conturas konstruktion ger möjlighet till en rad olika klassificeringar. Klassiska klassificeringar inom fordonsindustrin är 15A vid 24V och 20A vid 12V. Idag styrs många funktioner på fordon av digitala kontrollenheter och strömställare kopplas därför direkt till en inport i dess. För det finns Contura i resistivt utförende 0,4 VA vid 28Vdc vilket möjliggör ökat trådlängd och minskar risken för störningar. kan också kopplas till nätspänning och en rad andra klassificeringar finns.

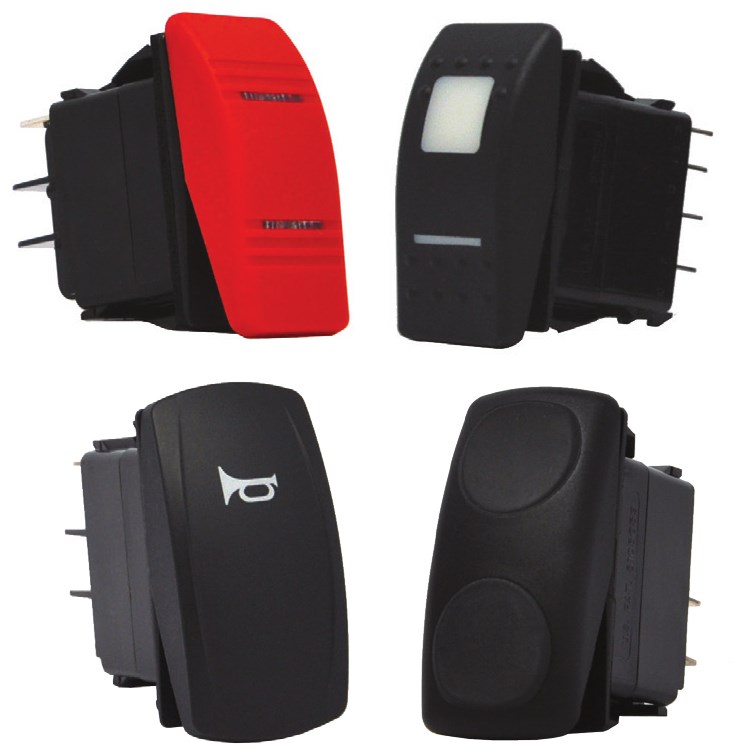

Urval av knappar till Contura

En av Conturas fina egenskaper är det stora utbudet av knappar att välja mellan. Det ger utökade möjligheter till egen design. I dagsläget finns 12 st knappdesigner, de olika designerna betecknas med romerska siffror, enligt följande Contura II, III, IV, V, VI, VII, X, XI, XII och XIV. Knapparna kan lätt bytas och kan köpas som en enhet med själva strömställaren eller köpas separat. Upplägget styrs ofta av vilka olika kopplingskretsar man önskar i kombination med antalet variationer av symboler.

På denna sida finns en utförlig sammanställning av knapparna till Contura.

Låsströmställare

Carling exempel låsswitch.jpg

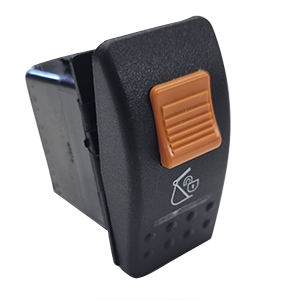

Ibland vill man förhindra att en funktion slås till av misstag. Då kan man använda sig av en låsströmställare (i dagligt tal benämnd låsbrytare). En låsströmställare är försedd med en extra mekanism som förhindrar strömställarens lägesförflyttning, såvida operatören inte frigöra låsningen genom att förskjuta ett snäppe som är placerad ovanpå knappen, samtidigt som knappen tryck ner.  En vanlig situation att låsningen förhindrar tillslaget, men för en trelägesbrytare kanske man vill förhindra tillslag i två riktningar.

Hos Contura-serien är det främst Contura II, Contura X , följt av Contura V som lämpar sig bäst som låsströmställare.

Till skillnad från andra Contura säljs alltid låsströmställarena med en knapp i en enhet.

Några konfigurations exempel

--- under uppbyggnad ---

Här är bild från konfigurationsschemat till Contura II. Som synes är valen ganska många och för att underlätta förståelsen för valen som ska göras finns på följande sidor några konfigurationsexempel.

Valen är som sagt många och för att ge ett understöd följer här en några konfigurationsexempel.

läs mer
