Längdmätare för koaxial- och nätverkskabel Längdmätare för koaxial- och nätverkskabel Längdmätare för koaxial- och nätverkskabel

Best.nr 20123686

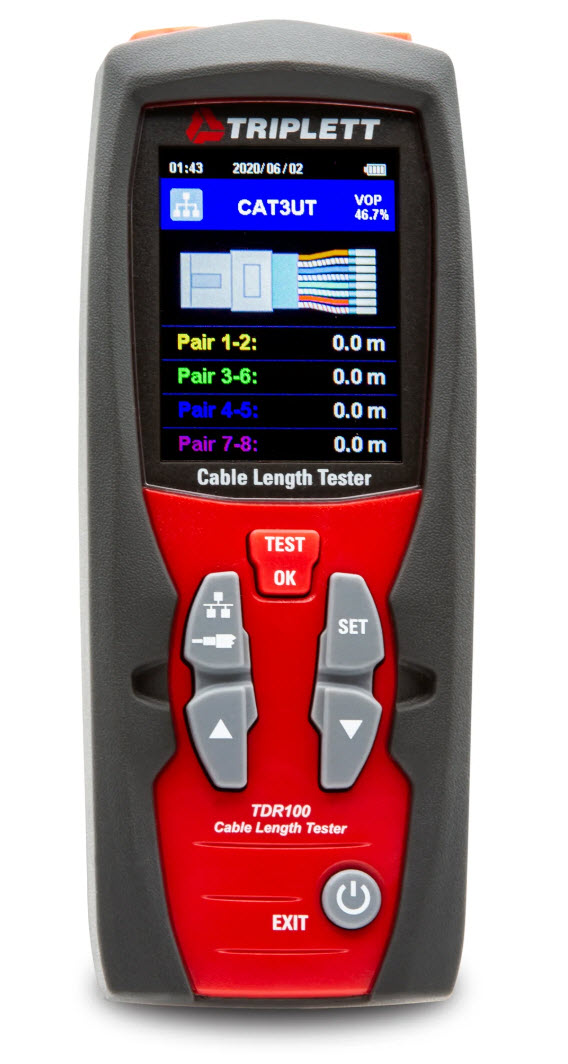

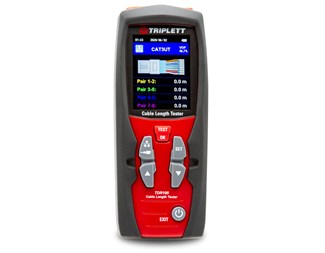

Testinstrument med TDR-teknologi

Hitta kabellängd och fel på några sekunder. TDR100 ger snabb, noggrann och enkel felsökning på både koax och tvinnade par – med 2,4” färgskärm och 20 förinlästa VOP-värden. Perfekt för elektriker, nätverks- och säkerhetsinstallatörer som vill arbeta smartare i fält. Läs mer

Varianter

Lagerstatus 0 st
Leveranstid >21 dagar
2 510 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    TDR100 använder Time Domain Reflectometer-teknik för att mäta längd och avstånd till avbrott, kortslutning eller andra oregelbundenheter i kablar med minst två isolerade metalledare. Den justerbara hastighetsfaktorn (VOP) gör att du matchar mätaren till kabeltypen och får precisa resultat – med 0,1 m upplösning och noggrannhet på ±(2 % ± 0,2 m) under 100 m. Räckvidden sträcker sig upp till 3 km beroende på VOP. VOP står för Velocity of Propagation – på svenska ofta kallad hastighetsfaktor (förplantningshastighet). Det är förhållandet mellan signalhastigheten i kabeln och ljushastigheten i vakuum.

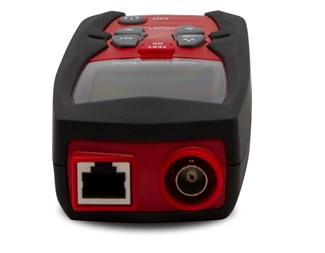

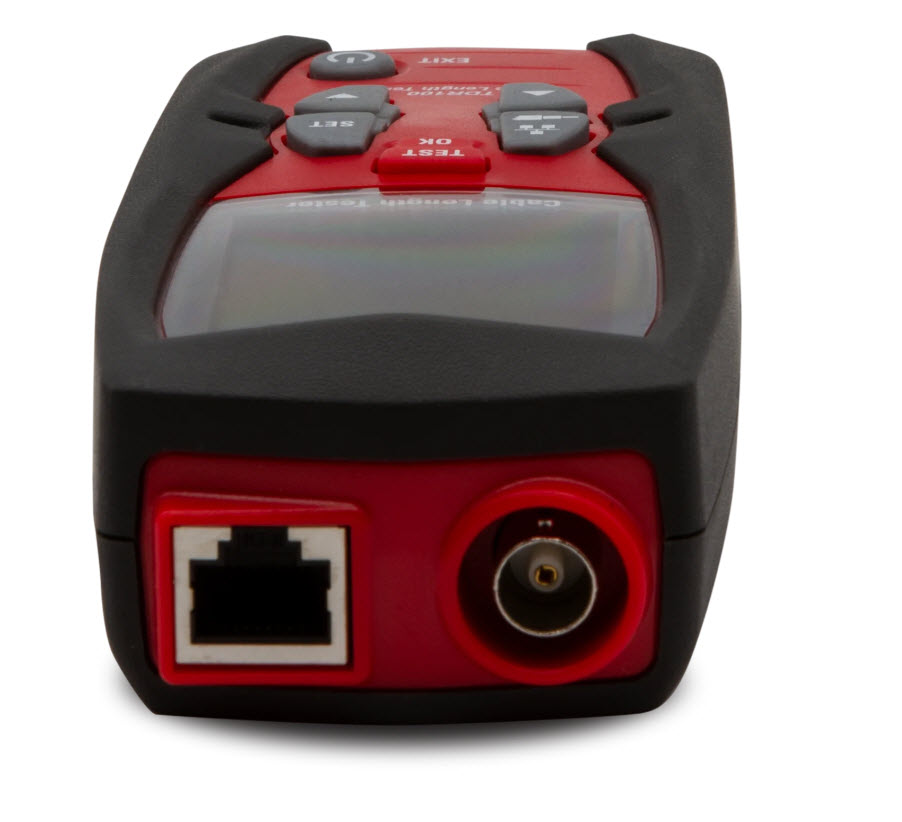

    Med både BNC- och RJ45-ingångar täcker TDR100 allt från koax för TV/CCTV till nätverks- och telekablar. Den stora 2,4” TFT-skärmen och en intuitiv menystruktur, i kombination med Auto-Zero, Auto-Range och Auto-Sensitivity, gör mätningarna snabba och repeterbara – även för mindre erfarna tekniker. 20 inbyggda kabelprofiler (VOP-grupper) och 99 minnesplatser låter dig spara spår för dokumentation och senare jämförelse.

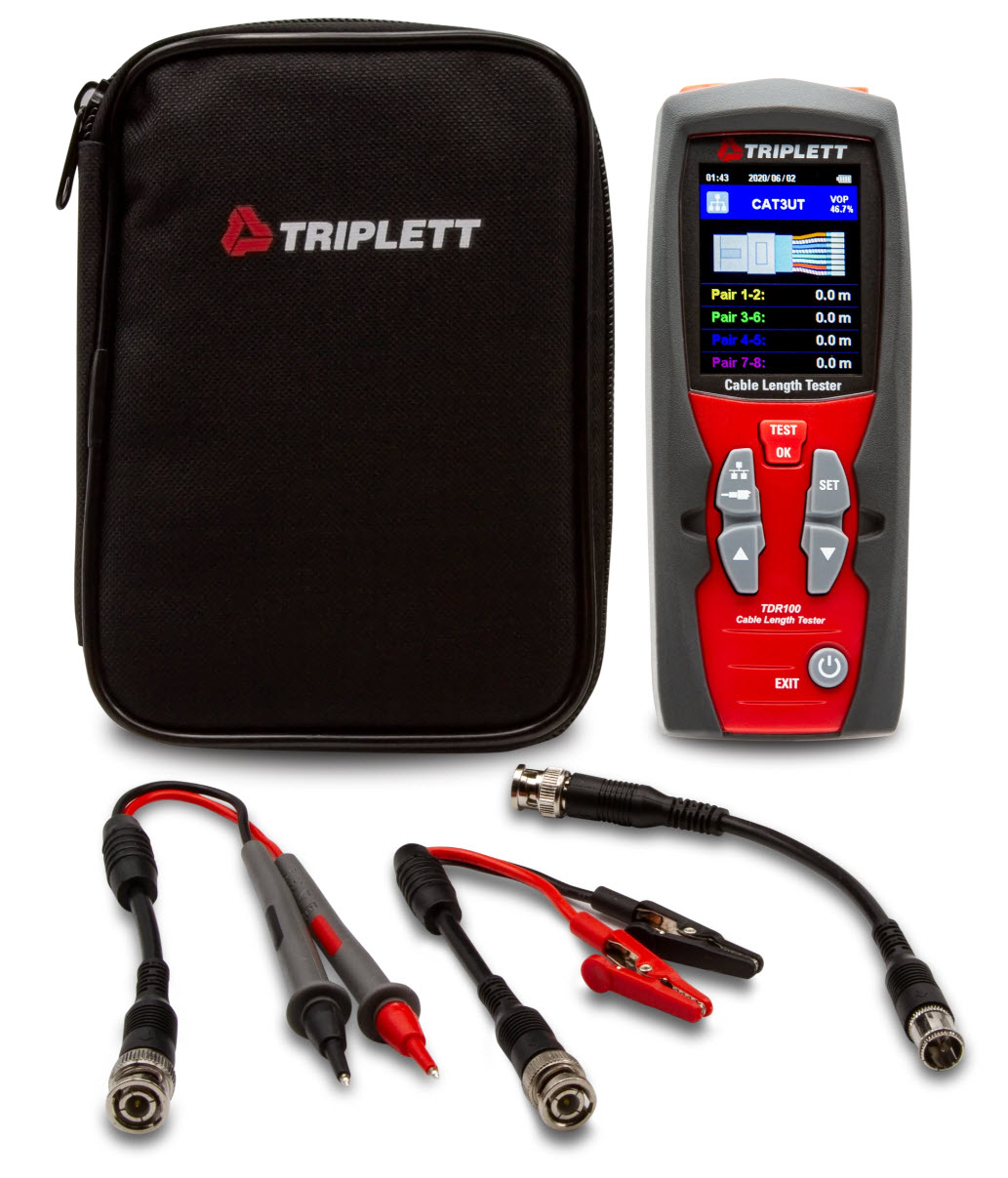

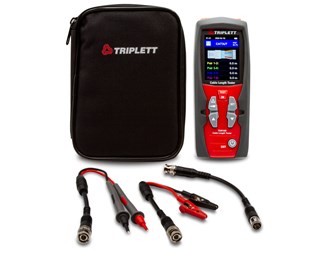

    TDR100 levereras klar att använda med 2×AA-batterier, BNC till testledningar, BNC till krokodilklämmor, BNC till F-hane-adapter och bärväska – så att du kan börja mäta direkt i fält.

    Nyckelfunktioner:

    • Använder TDR (Time Domain Reflectometer) för att mäta kabellängd
    • BNC- och RJ45-ingångskontakter
    • 2,4” TFT-färgskärm
    • Användarvänlig skärmmeny
    • Auto-Zero och Auto-Range
    • 20 inbyggda grupper med standard-VOP-värden (velocity of propagation / hastighetsfaktor)
    • Auto-Sensitivity ger bättre anpassning till ett brett urval kablar – endast VOP-inställning krävs
    • 99 minnesplatser för att lagra spår/mätkurvor för senare analys
    • Inkluderar 2 × AA-batterier, BNC (hane) till standard testledningar, BNC (hane) till krokodilklämmor, BNC (hane) till F (hane)-adapter och bärväska
    • 1 års garanti

    Tekniska specifikation:

    • Minsta mätavstånd: > 5 m
    • Maximalt mätavstånd: Beror på kabelns VOP (hastighetsfaktor)
      3,0 km @ VOP ≤ 99,9 %
      2,4 km @ VOP ≤ 80,0 %
      2,0 km @ VOP ≤ 66,0 %
      1,5 km @ VOP ≤ 50,0 %
    • Upplösning: 0,1 m
    • Noggrannhet: ±(2 % ± 0,2 m) < 100 m; ±(2 % ± 0,5 m) ≥ 100 m
    • Hastighetsfaktor (VOP): Justerbar från 1,0 % till 99,9 %
    • Kabelbibliotek: 20 standardkabeltyper
    • Minnesplatser: 99 för egna kabeltyper
    • Strömförsörjning: 2 × AA-batterier
    • Mått: 6 × 2,4 × 1,3" (152 × 61 × 34 mm)
    • Vikt: 8,1 oz (230 g)
