Avancerad jordmotståndsmätare
TL500 är en modern och avancerad jordmotståndsmätare för den professionella marknaden. Läs mer
Varianter
-
Produktbeskrivning

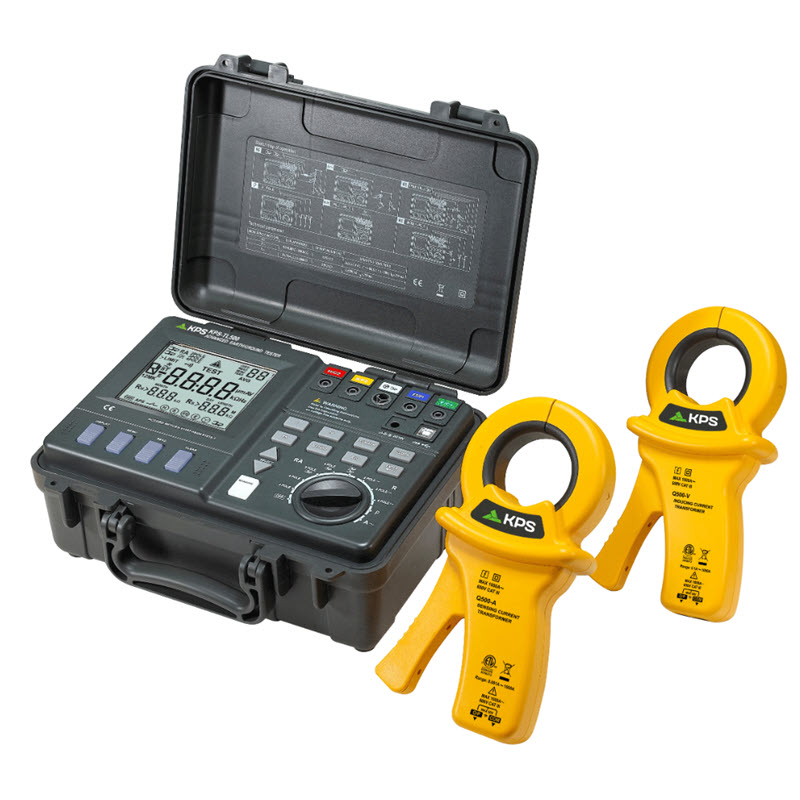

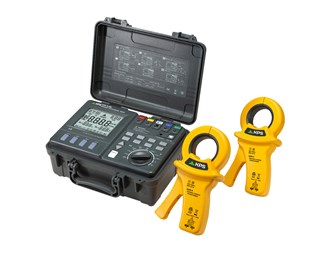

TL500 jordmotståndsmätare

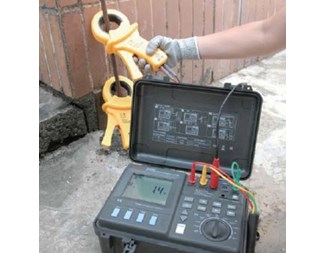

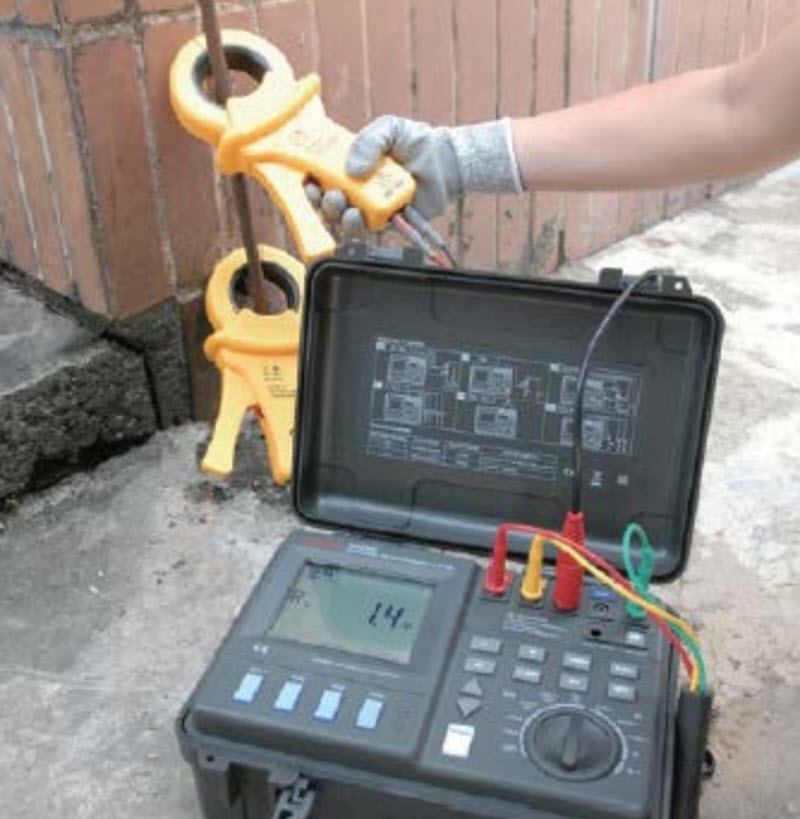

Med den senaste tekniken i ett robust och användarvänligt instrument används jordmotståndsmätaren TL500 huvudsakligen för att testa jordmotståndet i transformatorer, åskskyddssystem, högspänningstorn och telekommunikationsutrustning etc., vilket ger en perfekt lösning för jordmotståndstestning.
Spara mätdata
Testern kan lagra testdata, ställa in parametrar, tid och datum i internminnet, och den lagrade datan går inte förlorad efter att strömmen stängts av.
Lagrad data kan granskas på testaren och/eller laddas upp till datorn via USB-porten.
Datalagring Totalt 100 mätdata kan lagras med siffrorna: 00-99.
Allmän beskrivning
Produktintroduktion
- Denna avancerade jordmotståndstestare är integrerad med flera mätmetoder och kan användas för att kontrollera jordningsmotståndet i transformatorer, åskskyddssystem, högspänningstorn och kommunikationsutrustning.
- Den automatiska frekvenskontrollfunktionen (AFC) kan minska störningar till ett absolut minimum.
- Grundfunktion
- Jordmotståndstest
- För testning av jordmotståndet i elektrisk utrustning
- Interferensspänningstest
- För testning av interferensspänningen hos externa kretsar
- Interferensströmtest
- För att testa störströmmen för externa kretsar
- Jordresistivitetstest
- För testning av genomsnittlig jordresistivitet
- AC-resistanstest
- För testning av resistans med 2-polig växelspänning
- DC-resistanstest
- För testning av resistans med positiv/omvänd 2-polig likspänning
- Lagring av testdata
- PC-kommunikation
- För överföring av data till PC för analys
- Valfri testspänning
- 20 V/48 V
- Valfri testfrekvens
- 94 Hz/105 Hz/111 Hz/128 Hz/AFC
- Jordmotståndstest
Egenskaper för testläge
- 3-polig och 4-polig jordmotståndstest.
- Testspänning: AC 20V/48V
- Testfrekvens: 94Hz/105Hz/111Hz/128Hz/AFC
- Jordmotståndsområde 0,02Ω~300kΩ
- Selektivt läge 3-poligt + 4-poligt
- Testspänning: AC 20V/48V
- Testfrekvens: 94Hz/105Hz/111Hz/128Hz/AFC
- Jordmotståndsområde 0,02Ω~20kΩ
- Icke-aux-polärt läge
- Testspänning: AC48V
- Testfrekvens: 94Hz/105Hz/111Hz/128Hz/AFC
- Jordmotståndsområde 0,02Ω~150Ω
- 2-polig R~
- Testspänning: AC20V
- Testfrekvens: 94Hz/105Hz/111Hz/128Hz/AFC
- Jordmotståndsområde 0,02Ω~300kΩ
- 2-polig /4-polig R ⎓
- Testspänning: DC20V
- Jordmotståndsområde 0,02Ω~3kΩ
- Störspänning/ström/frekvens
- Störspänning 1~50V DC/AC
- Störfrekvens: 16Hz~400Hz
- Störström: 20mA~2A
- Jordresistivitet ρ
- Testspänning: AC20V/48V
- Testfrekvens: 94Hz/105Hz/111Hz/128Hz/AFC
- Område: 0,02Ω • m~1000kΩ • m
Punkter att uppmärksamma vid användning
For å sikre driftssikkerhet og optimal ytelse, må du være oppmerksom på følgende punkter.
- Läs alltid användarmanualen före första användningen.
-
Kontrollera testaren vid första användningen för att säkerställa att inga skador har uppstått under förvaring och transport, och att den inte fungerar felaktigt.
- Före användning, se till att isoleringen på testterminalerna och kablarna är intakt och att inga ledande delar är exponerade.
-
Omgivningstemperatur och luftfuktighet: 0~40°C (32~104°F) <80 % RF (icke-kondenserande)
- Temperatur- och luftfuktighetsområde för garanterad precision:
- Jordmotståndsmätning: 0~28 °C (32~82 °F) <80 % RF (icke-kondenserande)
- Spänningsmätningar: 23+5 °C (73+9 °F) <80 % RF (icke-kondenserande)
Produktinformation
- Mått
- 284x230x125 mm
- Vikt
- 2,5 kg
- Strömförsörjning
- 6xLR14 Alkaliska
- Nominell spänning: 6x1,5 V
- Uppladdningsbart batteri
- Ni-MH uppladdningsbart batteri 7,2 V (valfritt)
- 6xLR14 Alkaliska
- Standarder
- EC 61010-1
- IEC/EN61010-2-033
- Säkerhetskategori
- KAT III 300 V
-
