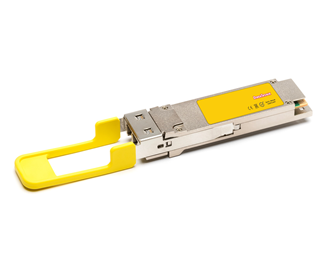

1311nm 500m

Best.nr 20210520

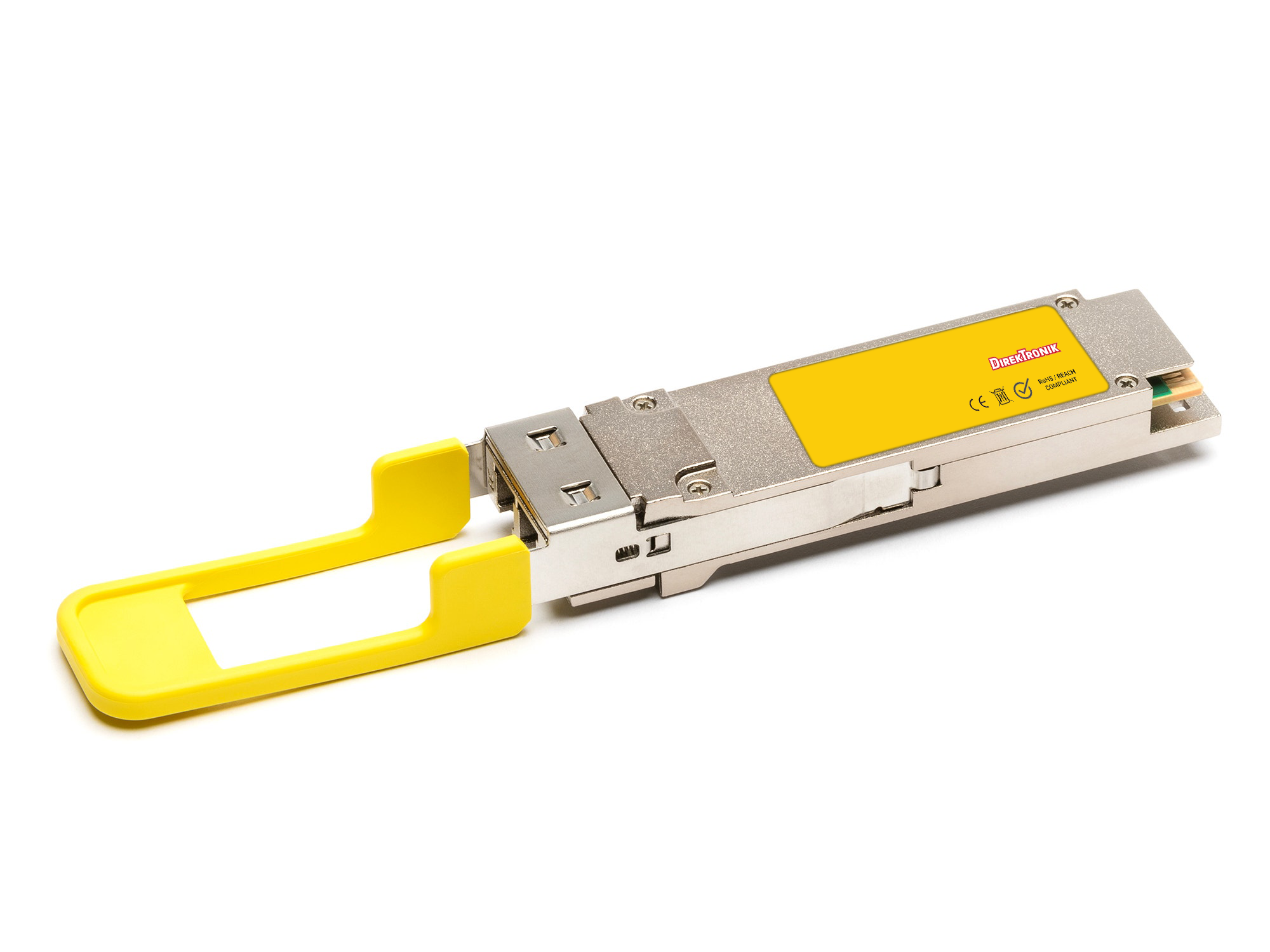

QSFP28 SM LC 500m 100G 1311nm SEA

För 100 Gigabit Ethernet-länkar där avståndet är för långt för en typisk datacenteranslutning över koppar erbjuder denna QSFP28 DR-modul överföring upp till 500 meter på singlemodefiber. Modulen använder PAM4-modulering, LC-Duplex och en våglängd kring 1311 nm. Inbyggd KP4 FEC, CDR på både sändar- och mottagarsidan samt digital diagnostik ger samtidigt funktioner för att hantera och övervaka den optiska länken. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
2 760 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    100G över ett enda fiberpar

    Modulen är avsedd för 100G Ethernet och använder LC-Duplex, vilket innebär en fiber för sändning och en för mottagning. Med en bandbredd på 106,25 Gbit/s och PAM4-modulering kan 100G transporteras över singlemodefiber på avstånd upp till 500 meter.

    Det gör den exempelvis användbar när två switchar ska sammankopplas mellan olika delar av ett större datacenter eller mellan teknikrum inom samma fastighet. I stället för att begränsas av kortare förbindelser kan befintlig singlemodefiber användas där länklängden ligger inom modulens räckvidd.

    Optik för DR-länkar

    Sändaren bygger på EML-laser och mottagaren använder PIN-teknik. Den typiska våglängden är 1311 nm, med specificerat område 1304,5–1317,5 nm. Effektbudgeten är 3 dB och CDR finns på både TX och RX.

    Modulen har dessutom inbyggd KP4 FEC. För användaren innebär kombinationen av CDR och felkorrigering att de höga datahastigheterna kan hanteras enligt modulens specificerade 100G-gränssnitt.

    DDM ger insyn i driften

    Internt kalibrerad Digital Diagnostic Monitoring, DDM, gör det möjligt för kompatibel nätverksutrustning att läsa diagnostiska värden från transceivern. Det underlättar övervakning och felsökning när en optisk länk inte beter sig som förväntat.

    Modulen förbrukar 4,5 W och är specificerad för standardtemperaturområdet 0–70 °C. Den är därför avsedd för kontrollerade miljöer som datacenter, serverrum och andra installationer där temperaturen hålls inom detta intervall.

    Viktigaste egenskaperna:

    • QSFP28 för 100G Ethernet, 106,25 Gbit/s
    • DR-optik för upp till 500 m singlemodefiber
    • LC-Duplex och 1311 nm nominell våglängd
    • PAM4, EML-sändare, PIN-mottagare och inbyggd KP4 FEC
    • Internt kalibrerad DDM samt driftstemperatur 0–70 °C

    Sammanfattningsvis är detta en QSFP28-modul för 100G-förbindelser upp till 500 meter där LC-Duplex och singlemodefiber används. Den passar framför allt i temperaturkontrollerade nätverksmiljöer där det finns behov av hög kapacitet, optisk diagnostik och en specificerad DR-länk över längre avstånd inom exempelvis ett datacenter eller en större fastighet.

  • Teknisk specifikation

    Tillverkare
    Direktronik
