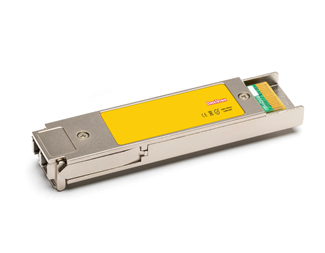

1270nm 60km 23dB DDM

Best.nr 188-2222

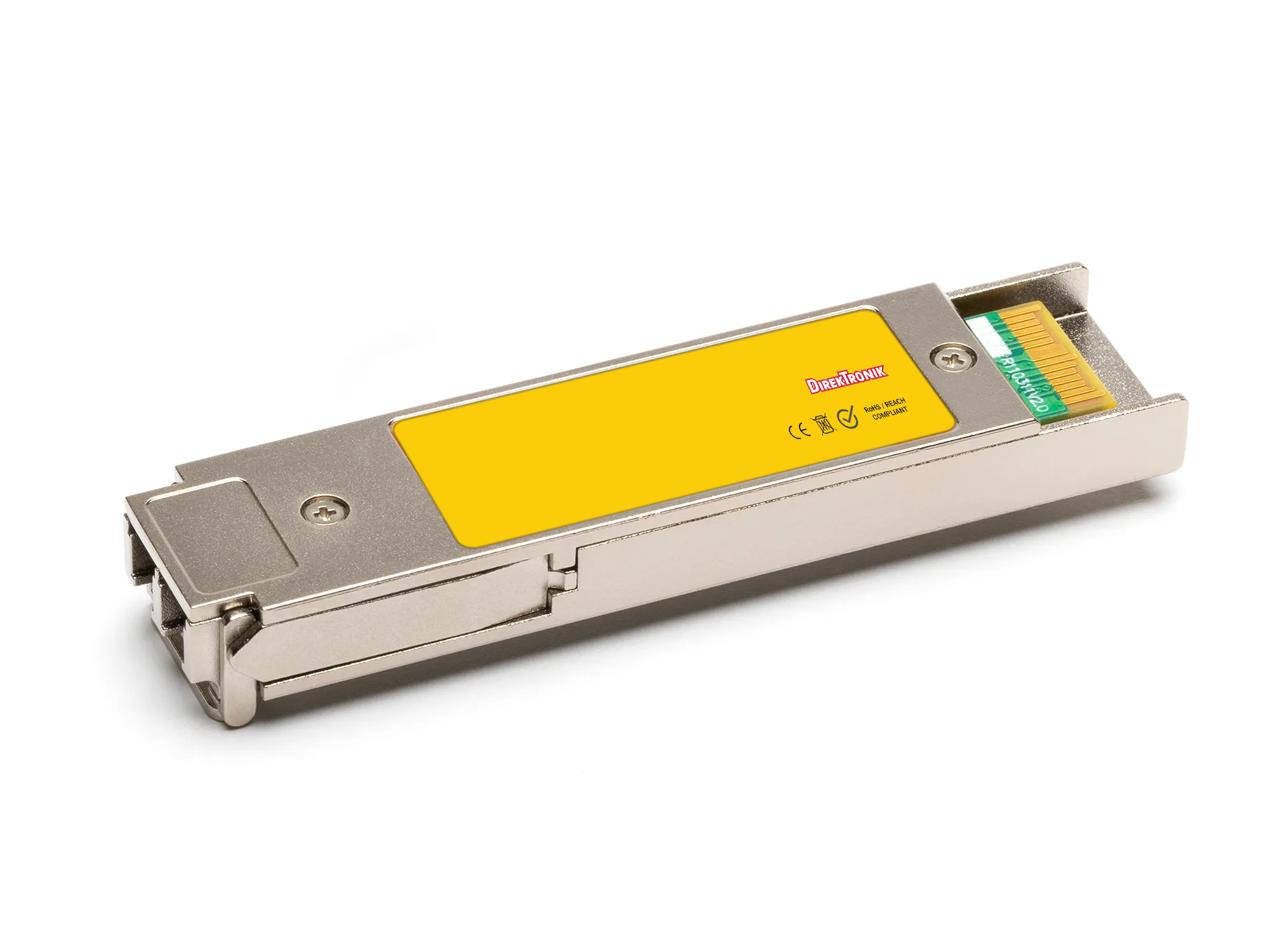

10G XFP CWDM ZR with dual CDR

När 10 Gbit/s ska transporteras över långa fibersträckor ger denna XFP CWDM-transceiver möjlighet att utnyttja befintlig fiber mer effektivt. Beroende på vald CWDM-frekvens är räckvidden cirka 40–70 km. Med 23 dB effektbudget, DFB-laser, känslig APD-mottagare och inbyggd digital diagnostik är modulen anpassad för långdistansförbindelser där både optisk prestanda och möjlighet till löpande övervakning är viktiga. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid 10-14 dagar
4 340 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Fler 10G-förbindelser i samma fiber

    CWDM gör det möjligt att transportera flera optiska kanaler med olika våglängder över samma fiberinfrastruktur. Det kan vara en praktisk lösning när kapaciteten mellan exempelvis två noder, fastigheter eller orter behöver byggas ut utan att ytterligare fiber behöver installeras.

    Transceivern arbetar med 9,95–11,1 Gbit/s och stöder bland annat 10 Gigabit Ethernet, 10G Fibre Channel, OTU2 och STM-64. Anslutningen sker via LC-Duplex PC och modulen har CDR på både sändar- och mottagarsidan.

    Upp till 70 km beroende på CWDM-kanal

    Den möjliga överföringssträckan ligger mellan cirka 40 och 70 km beroende på frekvens och de faktiska förutsättningarna i fibernätet. Med en optisk effektbudget på 23 dB finns utrymme för dämpning i fiber, kontakter, skarvar och övriga passiva komponenter.

    Ett konkret exempel är en 10G-förbindelse mellan två nätverksnoder på flera mils avstånd. Här kombinerar DFB-lasern en stabil optisk signal med en APD-mottagare som har en angiven mottagarkänslighet ned till -21 dBm. Resultatet är en lösning avsedd för situationer där en vanlig kortdistansoptik inte räcker till.

    DDM ger kontroll över länken

    Digital Diagnostic Monitoring, DDM, är internt kalibrerad och gör det möjligt för kompatibel nätverksutrustning att övervaka modulens driftparametrar. Det förenklar felsökning och ger nätansvariga bättre möjlighet att upptäcka förändringar i den optiska länken.

    Modulen är specificerad för temperaturer från -5 till +70 °C och har en effektförbrukning på 2,5 W. Det är därför viktigt att säkerställa att värdutrustningen stöder XFP-modulens effekt- och temperaturkrav.

    Viktiga egenskaper

    • XFP CWDM för 9,95–11,1 Gbit/s
    • Räckvidd cirka 40–70 km beroende på frekvens
    • 23 dB optisk effektbudget med DFB-laser och APD-mottagare
    • LC-Duplex PC samt internt kalibrerad DDM
    • Stöd för 10G Ethernet, 10G FC, OTU2 och STM-64

    Sammanfattningsvis är detta en XFP CWDM-transceiver för långväga 10G-förbindelser där flera optiska kanaler ska kunna samsas i fiberinfrastrukturen. Kombinationen av CWDM, lång räckvidd och DDM gör den särskilt relevant i operatörs-, stadsnäts- och företagsnät där befintlig fiber behöver utnyttjas effektivt.

  • Teknisk specifikation

    Model SFP
    XFP
    Connector
    LC
    Data rate
    10G
    Range * (km)
    60
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    xWDM
    CWDM
    Powerbudget (dB)
    23
    Wavelength TX (Radie) nm
    1270nm
    Wavelength RX (Radie) nm
    1260 - 1600 nm
    FEC
    No
    CDR
    Yes
    Industrial
    No
    Protocol
    10G Ethernet, 10G FC, OTU2, STM-64
