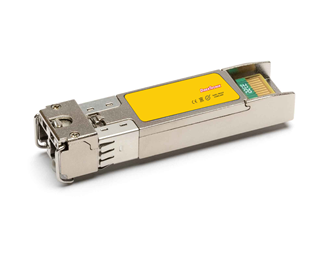

C19 - 1562.23nm 40km 14dB DDMI

Best.nr 188-3015

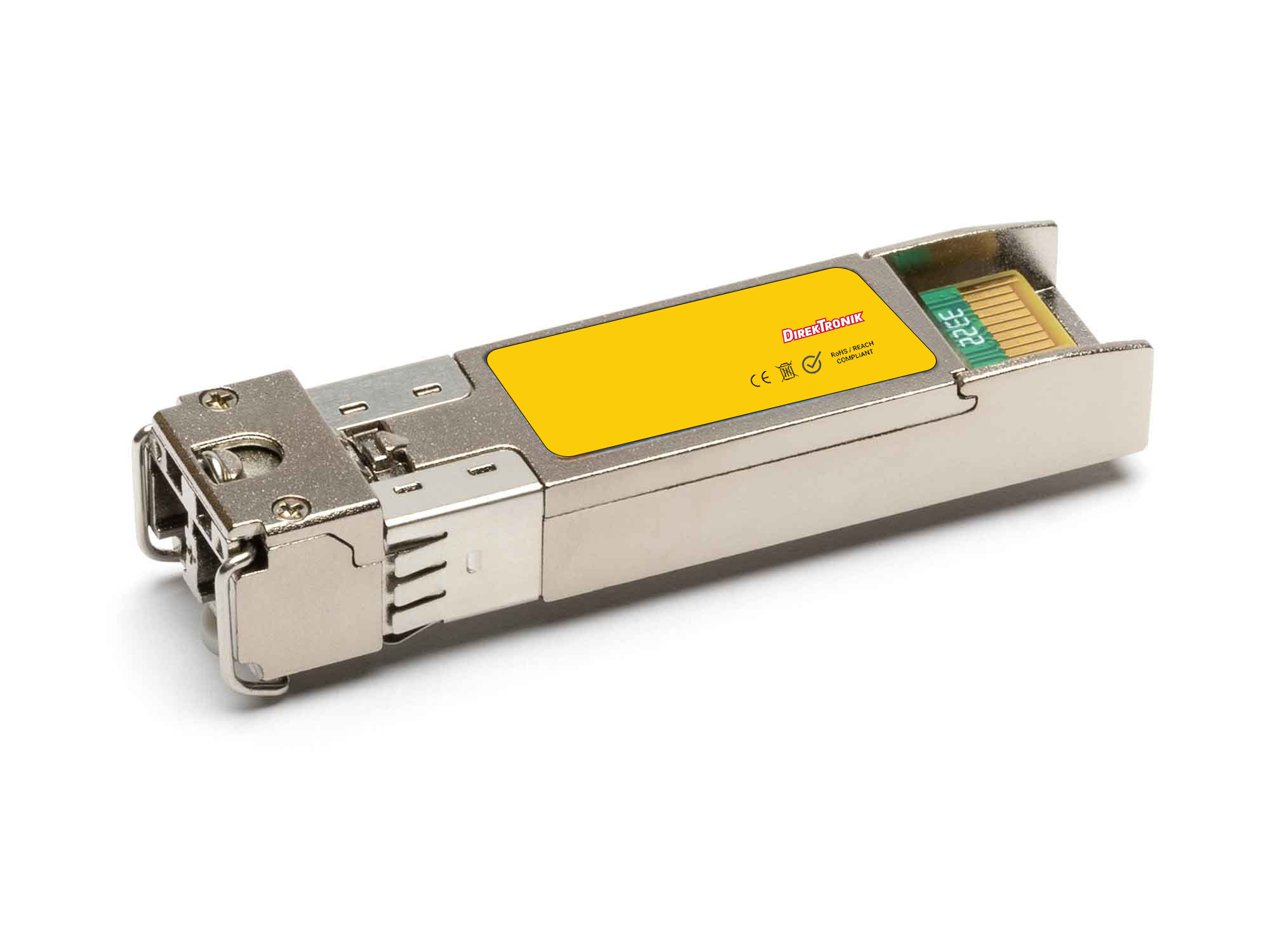

10G SFP+ 100 GHz Grid C-Band DWDM ER

När fiberkapaciteten behöver byggas ut utan att fler fiberpar installeras ger DWDM möjlighet att transportera flera separata optiska kanaler i samma fiber. Den här SFP+-modulen är avsedd för länkar på upp till 40 km och datahastigheter upp till 11,3 Gbit/s. Med DWDM-kanaler från C19 vid 1562,23 nm till C61 vid 1528,77 nm kan rätt kanal väljas för den aktuella DWDM-lösningen. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid 10-14 dagar
3 690 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    DWDM ger fler förbindelser i samma fiber

    DWDM, Dense Wavelength Division Multiplexing, innebär att flera optiska signaler med olika våglängder kan överföras samtidigt i samma fiber. Varje våglängd fungerar som en separat kanal. Med en DWDM-multiplexer kombineras kanalerna på sändarsidan och separeras igen vid mottagaren.

    Det är särskilt användbart när tillgänglig fiber är begränsad. I stället för att exempelvis dra ytterligare fiber mellan två noder kan flera 10G-förbindelser transporteras över samma fiberinfrastruktur. För användaren innebär det att befintlig fiber kan utnyttjas effektivare och att nätet kan byggas ut kanal för kanal.

    Vad innebär 100 GHz?

    100 GHz beskriver kanalavståndet i DWDM-systemet, alltså hur tätt de optiska kanalerna ligger i förhållande till varandra i frekvensområdet. Ett 100 GHz-grid används för att skapa en definierad kanalplan där transceivrar och DWDM-filter kan arbeta tillsammans.

    Det är därför viktigt att välja SFP+-modul med rätt DWDM-kanal för den mux eller kanalplan som används. Modellerna omfattar kanaler från C19 (1562,23 nm) till C61 (1528,77 nm).

    För länkar upp till 40 kilometer

    Modulen använder EML-laser och PIN-mottagare och har en optisk effektbudget på 14 dB. Den är avsedd för avstånd upp till 40 km och stöder bland annat 10 Gigabit Ethernet, 10G Fibre Channel, 8G Fibre Channel samt ett flertal CPRI- och OBSAI-hastigheter.

    Inbyggd DDM ger övervakning av modulens driftvärden och underlättar kontroll och felsökning av den optiska länken. Temperaturområdet är 0 till 70 °C, vilket gör modellen avsedd för temperaturkontrollerade miljöer snarare än oskyddad utomhusinstallation.

    Viktiga egenskaper

    • SFP+ med LC-Duplex PC och DWDM-gränssnitt
    • DWDM 100 GHz, kanaler C19–C61
    • Räckvidd upp till 40 km och effektbudget på 14 dB
    • Bandbredd 600 Mbit/s–11,3 Gbit/s
    • DDM med intern kalibrering

    Sammanfattningsvis är detta en DWDM SFP+-lösning för nät där flera optiska kanaler behöver samsas om befintlig fiber. Kombinationen av 100 GHz-kanalplan, upp till 40 km räckvidd och stöd för flera protokoll gör den användbar både vid utbyggnad av 10G-nät och i miljöer där fiberresurserna behöver utnyttjas mer effektivt.

  • Teknisk specifikation

    Model SFP
    SFP+
    Connector
    LC
    Data rate
    10G
    Range * (km)
    40
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    xWDM
    DWDM
    Powerbudget (dB)
    14
    Wavelength TX (Radie) nm
    C19 - 1562.23nm
    Wavelength RX (Radie) nm
    1260 - 1620 nm
    FEC
    No
    CDR
    No
    Industrial
    No
    Protocol
    10G Ethernet, 10G FC, 8G Fibre Channel, Gigabit Ethernet,
