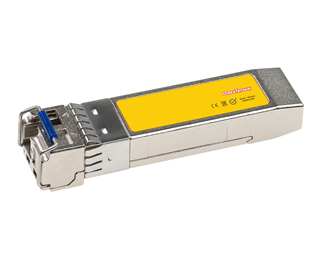

TX1550/RX1330nm DDM 5km

Best.nr 20210409

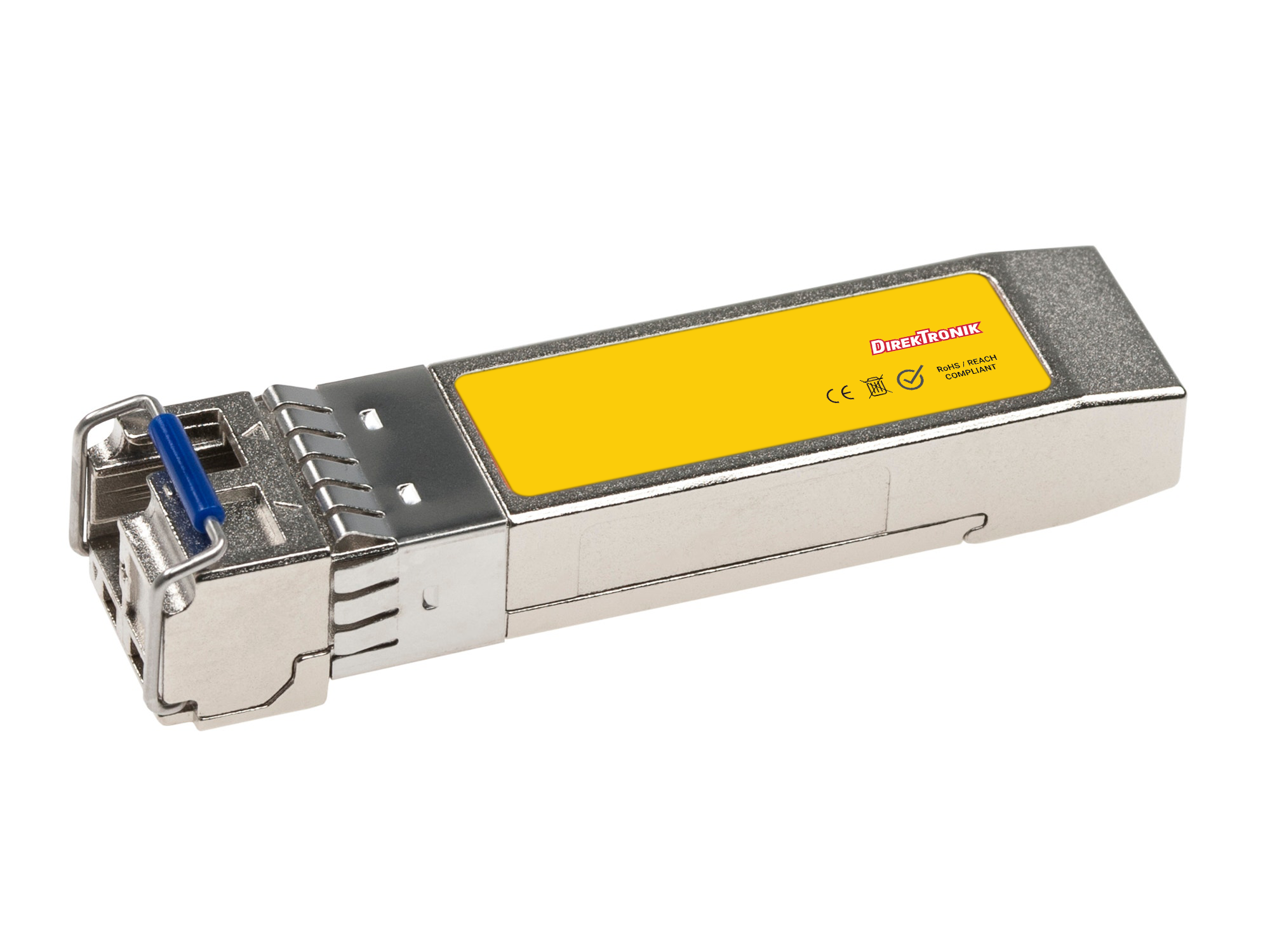

SFP 4G Fibre Channel Bidi Industriell Singlemode 5km LX TX1550nm/RX1330nm DDMI LC-Duplex

När en optisk BiDi-länk ska byggas behöver både våglängder och fiberanslutningar passa utrustningen i de två ändarna. Den här SFP-modulen är avsedd för 4G Fibre Channel över singlemode-fiber. Den dubbelriktade optiken använder olika våglängder för sändning och mottagning. Rätt motpart och fiberstruktur är därför viktiga delar av produktvalet. Angiven räckvidd är upp till 5 km. Anslutningen är LC-Duplex, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
1 370 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Matcha BiDi-optiken i båda ändarna

    Modulen använder LC-Duplex. Kontrollera att motparten är avsedd för samma optiska BiDi-gränssnitt och att kablagets fiberstruktur passar förbindelsen. BiDi-beteckningen ensam anger inte antalet fibrer som hela länken behöver. Anpassa därför patchning och polaritet till det exakta modulparet.

    Kontrollera våglängdsparet

    Sändarvåglängden är 1550 nm och den typiska mottagarvåglängden 1330 nm. Uppgifterna avser olika riktningar i länken. Välj en kompletterande motpart och kontrollera att anslutning och fiber passar båda modulerna.

    Dimensionera efter hela länken

    Effektbudgeten är 8 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. Driftstemperaturen är -40 till 85 °C. Modulen ska användas i utrustning med lämpligt miljöskydd.

    • SFP för 4G Fibre Channel.
    • Singlemode-fiber, LC-Duplex.
    • Angiven räckvidd 5 km.
    • DDMI för digital diagnostik.
    • Industriellt utförande.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    SFP
    Connector
    LC
    Interface
    Duplex
    Data rate
    4.25Gbps
    Wavelength TX nm
    1550
    Range * (km)
    5
    DDMI
    Yes
    Temp
    -40°C - 85°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    8
    Transmit Min/Max
    -8 dBm / -3 dBm
    Recieve Min/Max
    -16 dBm / 0 dBm (overload) @4G
    Wavelength TX (Radie) nm
    1530 - 1570
    Wavelength RX (Radie) nm
    1260 - 1360
    FEC
    No
    CDR
    none
    Industrial
    Yes
    Protocol
    1G Fibre Channel, 2G Fibre Channel, 4G Fibre Channel, Gigabit Ethernet
    Wavelength RX nm
    1330
