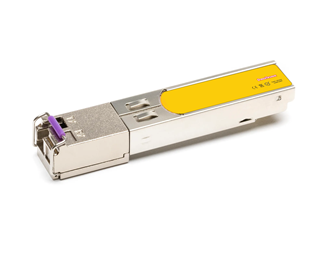

TX1550/RX1310nm 10km

Best.nr 20210321

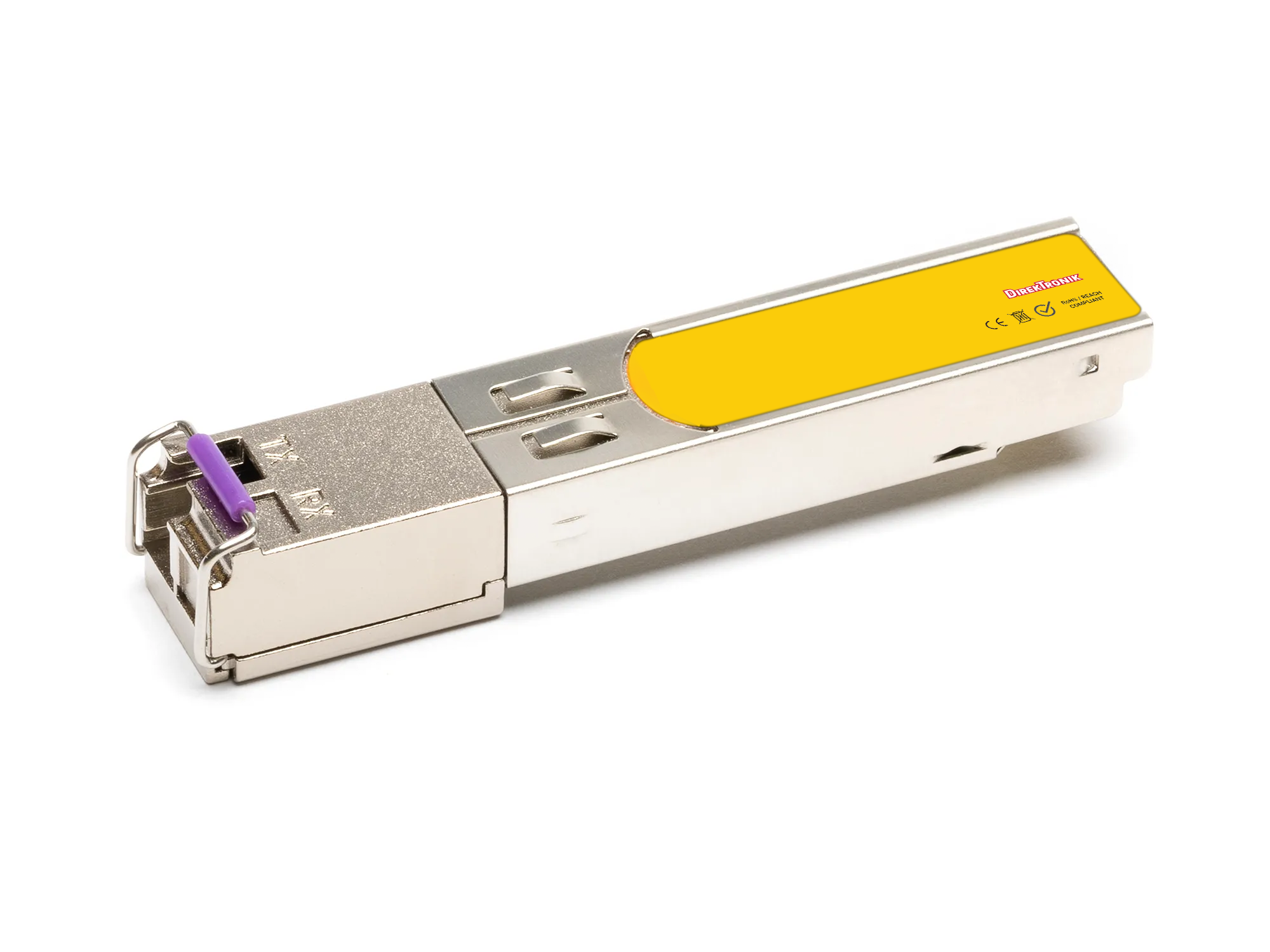

SFP 100M Bidi Singlemode 10km LX SGMII TX1550nm/RX1310nm LC-Simplex UPC

När antalet lediga fibrer begränsar en installation kan dubbelriktad överföring på samma fiber göra stor skillnad. Den här SFP-modulen är avsedd för 100M Ethernet över singlemode-fiber. BiDi använder olika våglängder i sänd- och mottagningsriktningen, vilket gör valet av matchande motpart centralt för en fungerande länk. Angiven räckvidd är upp till 10 km. Anslutningen är LC-Simplex UPC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
1 020 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Matcha sändare och mottagare

    I en installation med ont om lediga fibrer kan BiDi användas för överföring i båda riktningarna på en fiber per länk. Motpartens sändarvåglängd ska passa den här modulens mottagare och tvärtom. Kontrollera därför båda ändarnas våglängder, protokoll och räckvidd innan du väljer par.

    Kontrollera våglängdsparet

    Sändarvåglängden är 1550 nm och den typiska mottagarvåglängden 1310 nm. Uppgifterna avser olika riktningar i länken. Välj en kompletterande motpart och kontrollera att anslutning och fiber passar båda modulerna.

    Dimensionera efter hela länken

    Effektbudgeten är 17 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen.

    • SFP för 100M Ethernet.
    • Singlemode-fiber, LC-Simplex UPC.
    • Angiven räckvidd 10 km.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    SFP
    Connector
    LC
    Interface
    Simplex
    Data rate
    0.125Gbps
    Wavelength TX nm
    1550
    Range * (km)
    10
    DDMI
    No
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    17
    Transmit Min/Max
    -15 dBm / -8 dBm
    Recieve Min/Max
    -32 dBm / -8 dBm (overload) @100M - 800M
    Wavelength TX (Radie) nm
    1500 - 1600
    Wavelength RX (Radie) nm
    1260 - 1360
    FEC
    No
    CDR
    none
    Industrial
    No
    Protocol
    Fast Ethernet
    Wavelength RX nm
    1310
