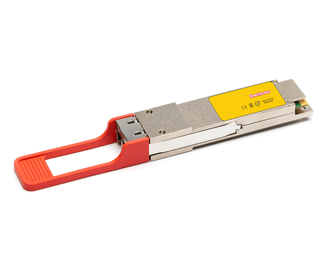

1295.56nm 25km

Best.nr 20210496

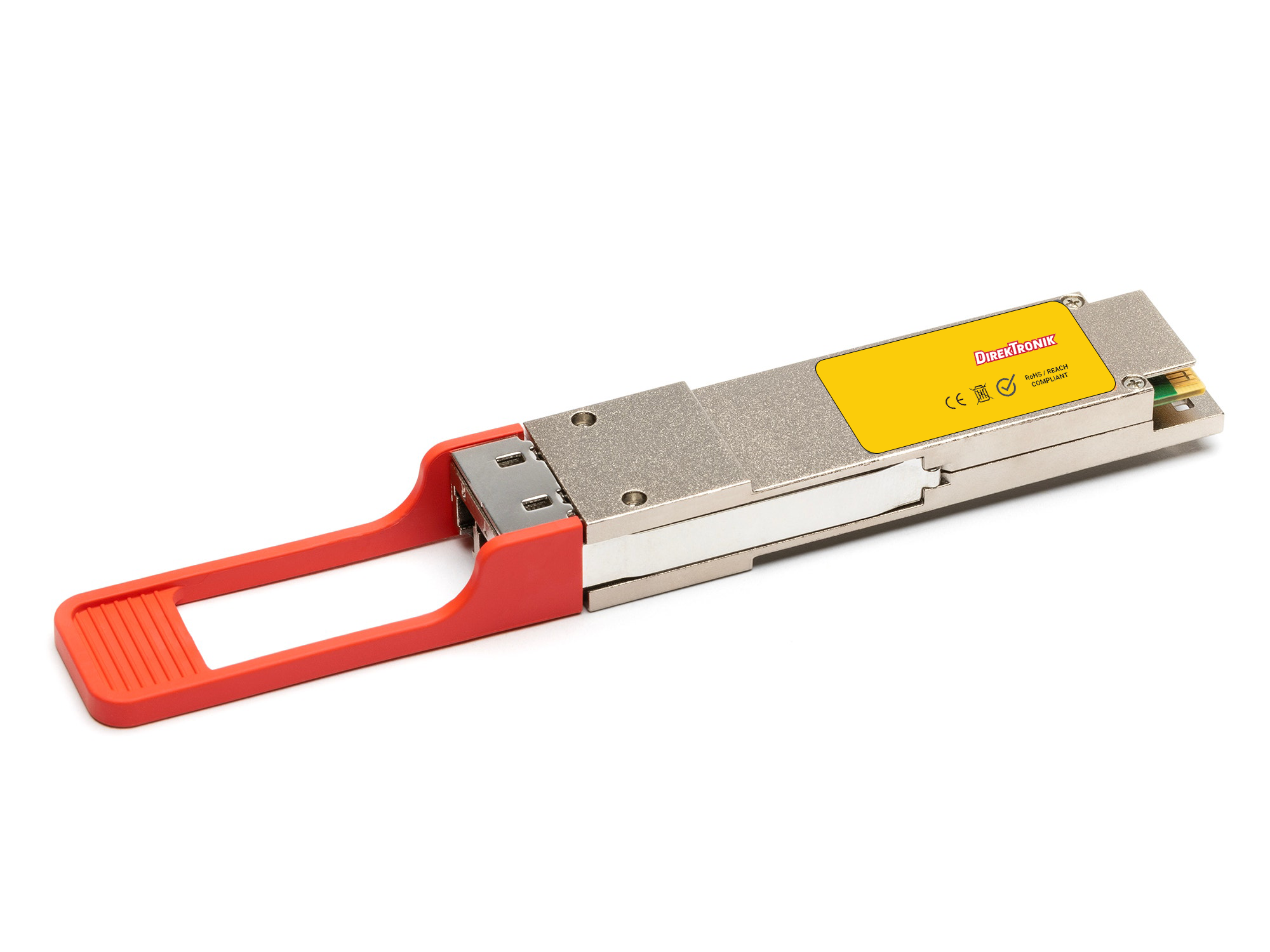

QSFP28 100G xWDM CDR Singlemode 25km LR O-band DDMI LC-Duplex PC

När flera 100G-förbindelser behöver dela samma fiberinfrastruktur ger våglängdsmultiplexering möjlighet att utnyttja befintlig fiber mer effektivt. Den här QSFP28-modulen använder xWDM i O-bandet med 200 GHz kanalraster och är avsedd för 100G Ethernet över singlemode-fiber, med angiven räckvidd upp till 25 km. LC-Duplex PC, inbyggd KP4-FEC och CDR i både sändare och mottagare kompletteras med digital diagnostik för övervakning och felsökning. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
32 570 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Anpassa länken till kanalplanen

    I en installation där flera förbindelser ska dela ett fiberpar behöver optiken och multiplexrarna följa samma kanalplan. Modulen använder ett kanalraster på 200 GHz i O-bandet. Matcha därför sändarkanalen mot multiplexerns port och optiken i andra änden. Mottagarens våglängdsområde är 1290–1325 nm; detta är mottagningsområdet och anger inte modulens sändarkanal.

    Signalbehandling och övervakning

    Modulen har PAM4-modulering och inbyggd KP4-FEC för felkorrigering. CDR återskapar klocka och data i både sänd- och mottagningsriktningen. Kontrollera att värdutrustningens driftläge passar modulen och motparten. Internt kalibrerad DDMI ger tillgång till digital diagnostik i utrustning som stöder funktionen och underlättar kontroll vid driftsättning och felsökning.

    Dimensionera hela fibersträckan

    Den angivna räckvidden är upp till 25 km och effektbudgeten är 15 dB. Ta hänsyn till dämpning i fiber, kontakter, skarvar och multiplexrar när länken dimensioneras. Räckvidden förutsätter att hela förbindelsen uppfyller modulens optiska krav. Driftstemperaturen är 0 till 70 °C och den angivna effektförbrukningen är 5,5 W.

    • QSFP28 för 100G Ethernet.

    • xWDM i O-bandet med 200 GHz kanalraster.

    • LC-Duplex PC för singlemode-fiber.

    • CDR i båda riktningarna och inbyggd KP4-FEC.

    • Internt kalibrerad DDMI.

    Våra SFP är ekvivalenta med de SFP som anges i "konfiguration" ovan.
