1296-1309nm 10km

Best.nr 20210476

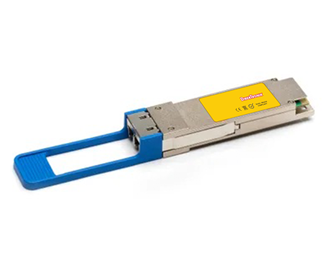

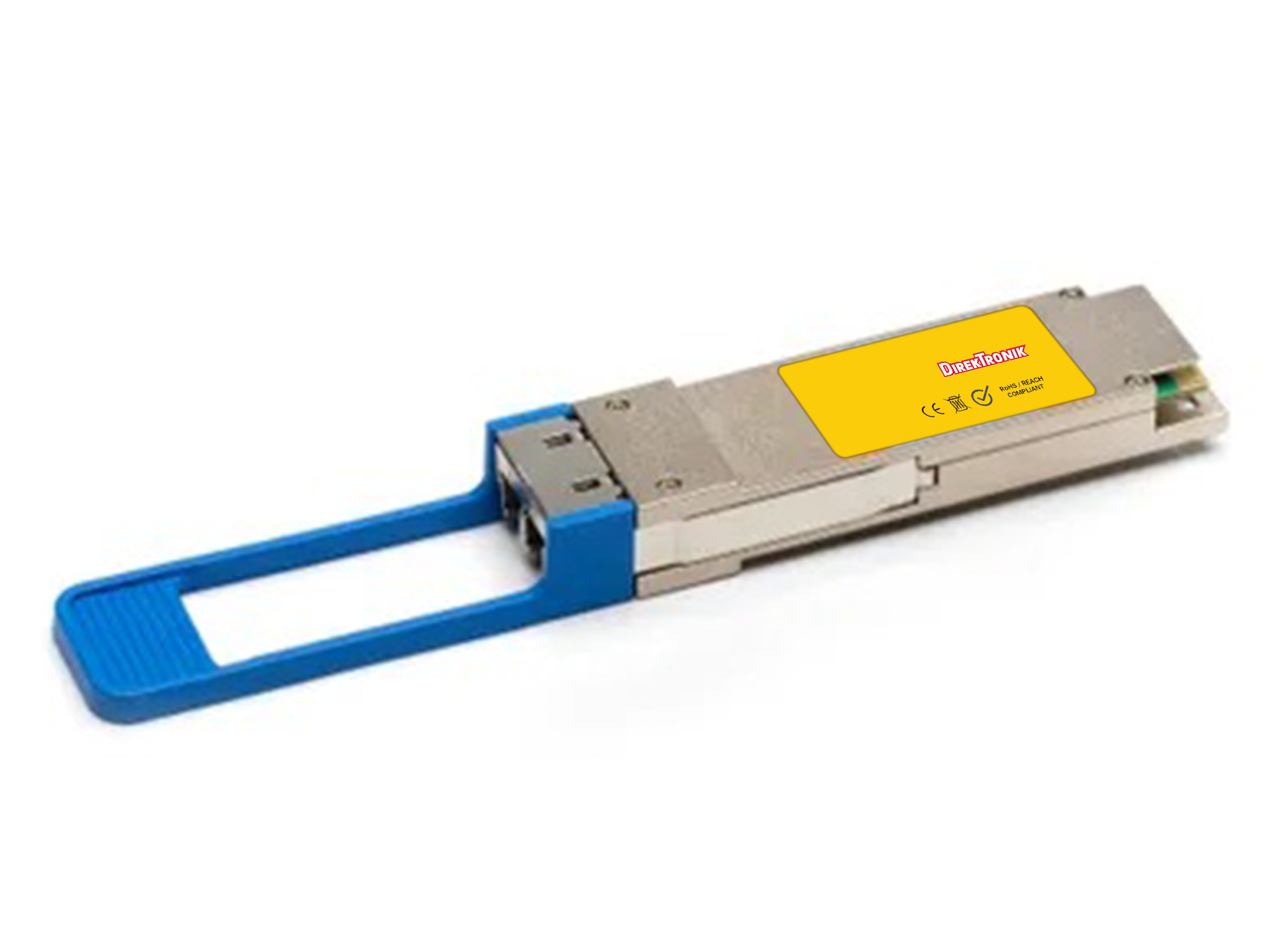

QSFP28 100G Industriell CDR Singlemode 10km LR4 1295,6–1309,1nm DDMI LC-Duplex

När nätverksutrustning arbetar i ett teknikskåp med varierande temperatur behöver även den optiska modulen passa driftmiljön. Den här QSFP28-modulen är avsedd för 100G Ethernet över singlemode-fiber. Det industriella utförandet ger ett dokumenterat temperaturintervall att utgå från vid val av utrustning och kapsling. Angiven räckvidd är upp till 10 km. Anslutningen är LC-Duplex, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
6 900 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder LC-Duplex. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 4,3 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. Driftstemperaturen är -40 till 85 °C. Modulen ska användas i utrustning med lämpligt miljöskydd. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt.

    Flera optiska våglängder används i samma modul. Intervallet 1295,6–1309,1 nm beskriver dessa våglängder, inte valbara kanalvarianter.

    • QSFP28 för 100G Ethernet.
    • Singlemode-fiber, LC-Duplex.
    • Angiven räckvidd 10 km.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Industriellt utförande.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP28
    Connector
    LC
    Interface
    Duplex
    Data rate
    103.12Gbps
    Wavelength TX nm
    1295.6 nm, 1300.1 nm, 1304.6 nm, 1309.1
    Range * (km)
    10
    DDMI
    Yes
    Temp
    -40°C - 85°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    4.3
    Transmit Min/Max
    -4.3 dBm / 4.5 dBm
    Recieve Min/Max
    -8.6 dBm / 4.5 dBm (overload) @100G
    FEC
    No
    CDR
    TX and RX
    Industrial
    Yes
    Protocol
    100G Ethernet
    Wavelength RX nm
    1295.6 nm, 1300 nm, 1304.6 nm, 1309.1
