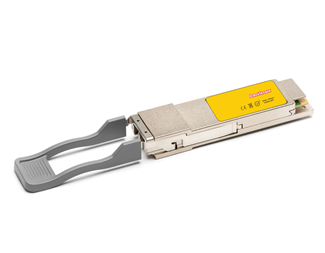

850-940nm 100m

Best.nr 20210467

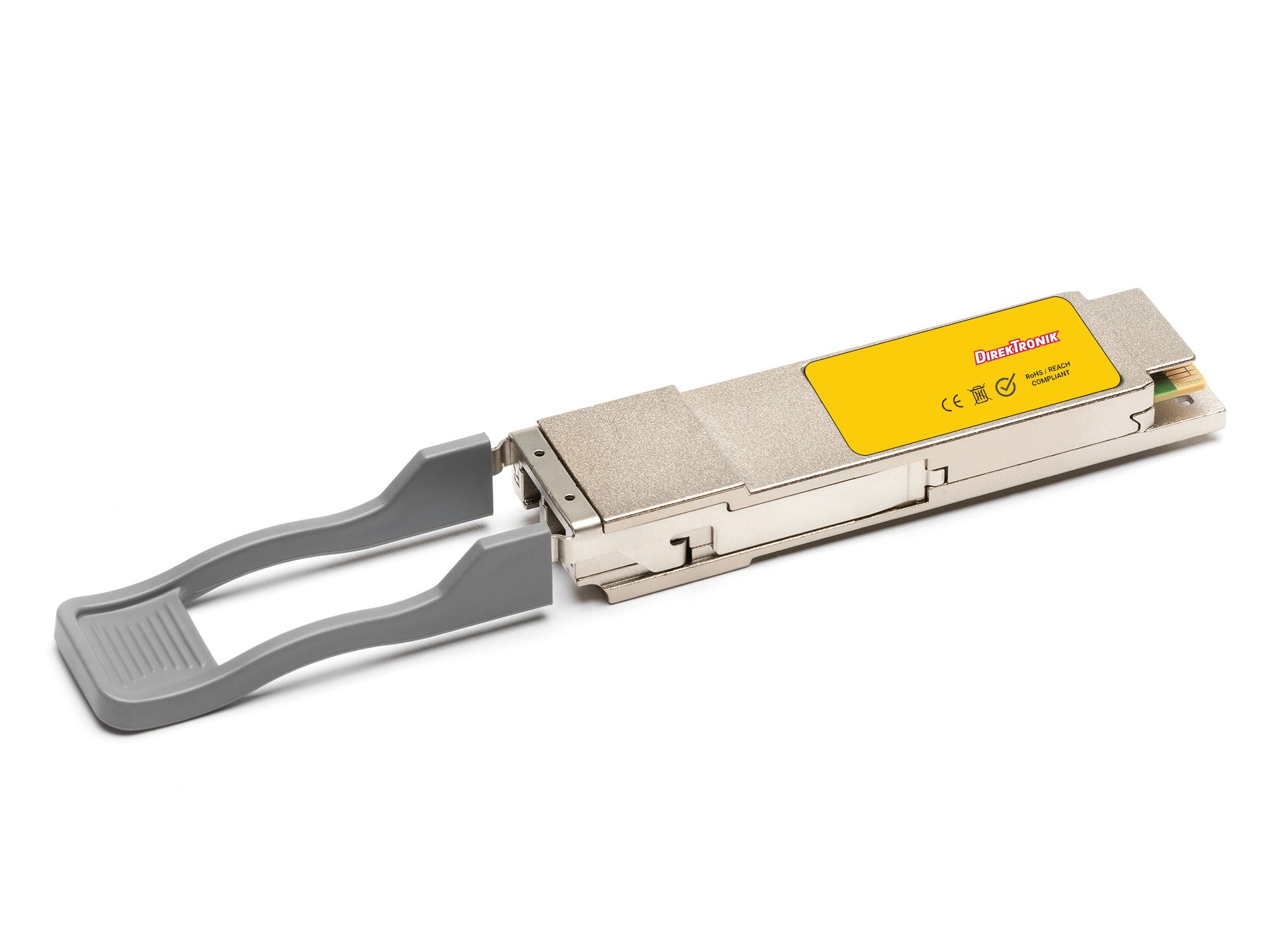

QSFP28 100G CDR Multimode 100m SWDM4 850–940nm DDMI LC-Duplex

När nätverksenheter i en datorhall eller tekniklokal ska kopplas samman kan den befintliga multimodefibern vara utgångspunkten. Den här QSFP28-modulen är avsedd för 100G Ethernet över multimode-fiber. Modulen ger en optisk anslutning för en planerad länk där fibertyp, portformat och avstånd behöver passa ihop. Angiven räckvidd är upp till 100 m. Anslutningen är LC-Duplex, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
6 350 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder LC-Duplex. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 4 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt.

    Flera optiska våglängder används i samma modul. Intervallet 850–940 nm beskriver dessa våglängder, inte valbara kanalvarianter.

    • QSFP28 för 100G Ethernet.
    • Multimode-fiber, LC-Duplex.
    • Angiven räckvidd 100 m.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP28
    Connector
    LC
    Interface
    Duplex
    Data rate
    103.12Gbps
    Wavelength TX nm
    850 nm, 880 nm, 910 nm, 940
    Range * (km)
    0,1
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Multimode
    Powerbudget (dB)
    4
    Transmit Min/Max
    -5.5 dBm / -6.5 dBm
    Recieve Min/Max
    -9.5 dBm / 3.4 dBm (overload) @100G
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    100G Ethernet
    Wavelength RX nm
    850 nm, 880 nm, 910 nm, 940
