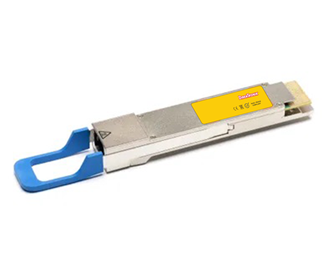

4x1310nm 2km

Best.nr 20210609

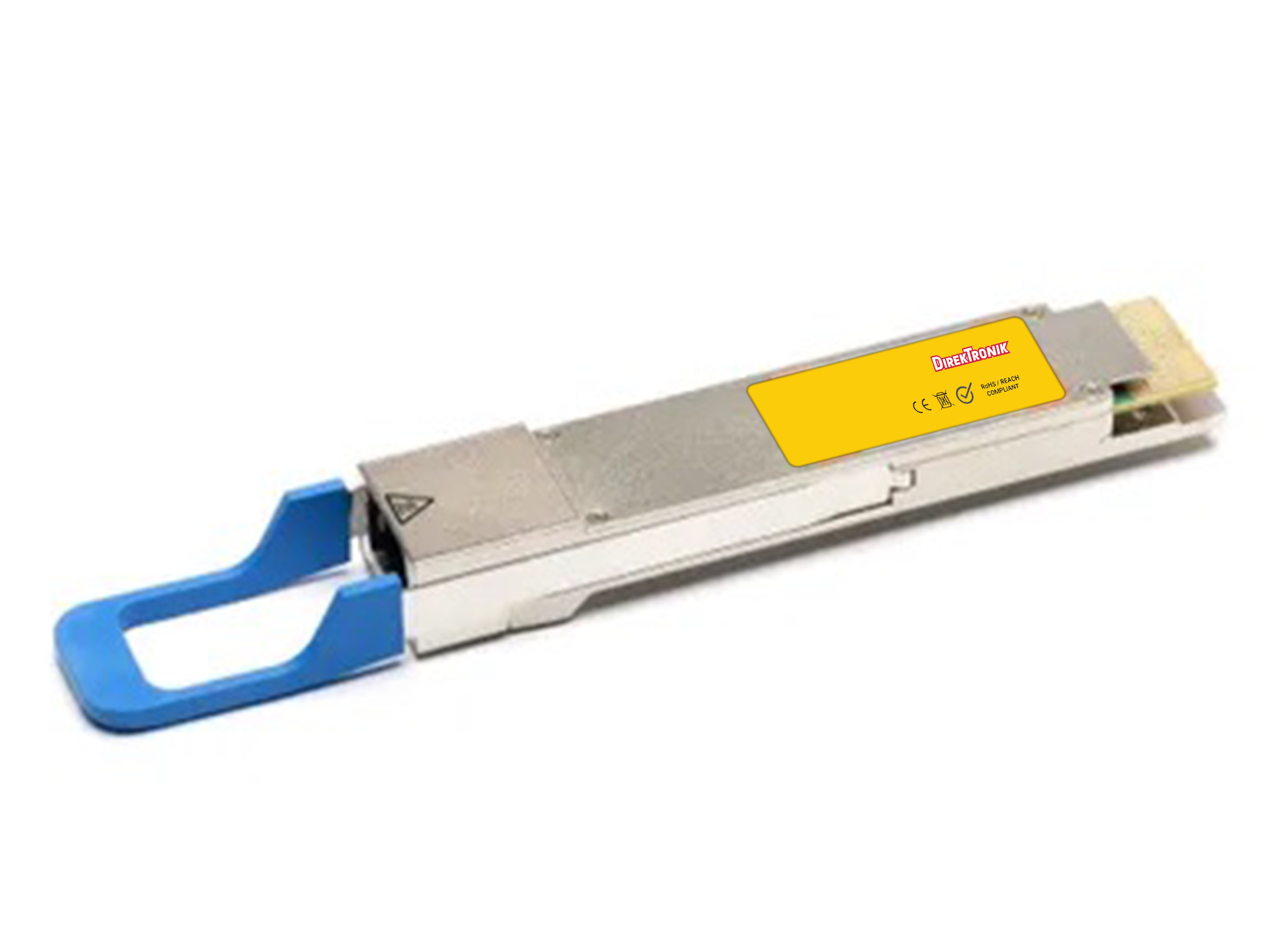

QSFP-DD 400G CDR Singlemode 2km DR4+ 4x1311nm DDMI MTP/MPO-8/12 APC

När nätverket ska förbindas mellan teknikrum eller byggnader behöver optiken väljas efter både kapacitetsbehov och fibersträcka. Den här QSFP-DD-modulen är avsedd för 400G Ethernet över singlemode-fiber. En modul som passar fibern och utrustningen ger ett tydligt underlag för att planera förbindelsen och följa upp den vid drift. Angiven räckvidd är upp till 2 km. Anslutningen är MTP/MPO-8/12 APC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
9 090 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder MTP/MPO-8/12 APC. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 4 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt. Kontrollera även fiberantal, polaritet och kontakternas slipning för MPO/MTP-kablaget.

    Sändarens nominella våglängd är 1311 nm. Matcha den mot motpartens optiska gränssnitt när du planerar länken.

    • QSFP-DD för 400G Ethernet.
    • Singlemode-fiber, MTP/MPO-8/12 APC.
    • Angiven räckvidd 2 km.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP-DD
    Connector
    MTP/MPO
    Data rate
    425Gbps
    Wavelength TX nm
    4x 1311
    Range * (km)
    2
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    4
    Transmit Min/Max
    -2.4 dBm / 4 dBm
    Recieve Min/Max
    -6.4 dBm / 4.5 dBm (overload) @400G
    Wavelength TX (Radie) nm
    1304.5 - 1317.5
    FEC
    Yes, KP4
    CDR
    TX and RX
    Industrial
    No
    Protocol
    4x 100G Ethernet, 400G Ethernet
    Wavelength RX nm
    4x 1311
