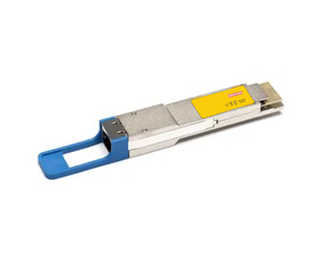

4x1310nm 10km

Best.nr 20210606

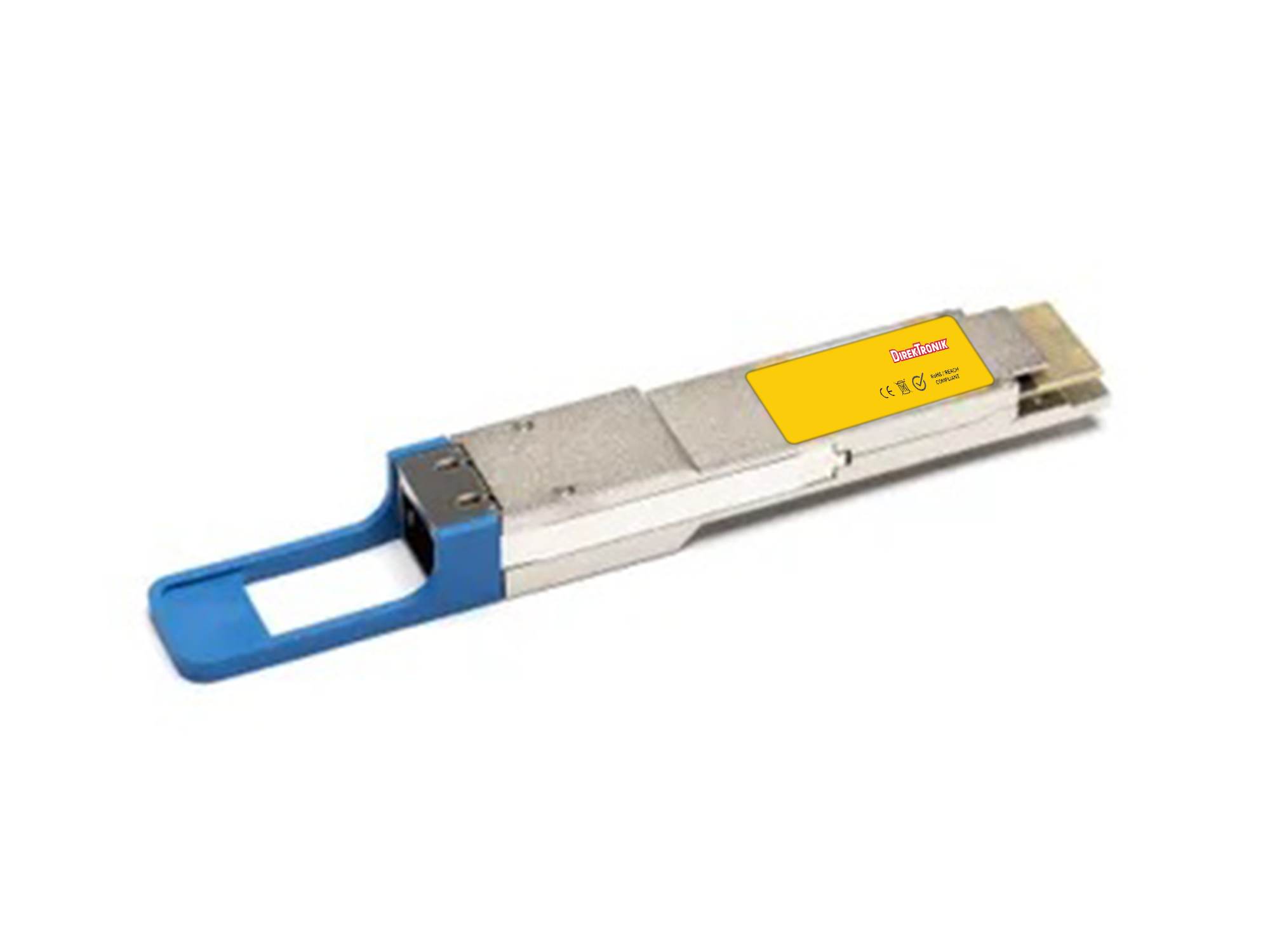

QSFP-DD 400G CDR Singlemode 10km PLR4 4x1311nm DDMI MTP/MPO-8/12 APC SEA

När nätverket ska förbindas mellan teknikrum eller byggnader behöver optiken väljas efter både kapacitetsbehov och fibersträcka. Den här QSFP-DD-modulen är avsedd för 400G Ethernet över singlemode-fiber. En modul som passar fibern och utrustningen ger ett tydligt underlag för att planera förbindelsen och följa upp den vid drift. Angiven räckvidd är upp till 10 km. Anslutningen är MTP/MPO-8/12 APC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
13 930 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder MTP/MPO-8/12 APC. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 6,3 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt. Kontrollera även fiberantal, polaritet och kontakternas slipning för MPO/MTP-kablaget.

    Sändarens nominella våglängd är 1311 nm. Matcha den mot motpartens optiska gränssnitt när du planerar länken.

    • QSFP-DD för 400G Ethernet.
    • Singlemode-fiber, MTP/MPO-8/12 APC.
    • Angiven räckvidd 10 km.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Ursprungsregion: SEA

    Beteckningen SEA används för produkter vars ursprungsland är Thailand, Taiwan, Vietnam eller Malaysia. Vi har full spårbarhet för produktion och ursprung. Kontakta oss om du vill få bekräftat exakt ursprungsland (COO – Country of Origin) för en specifik produkt eller leverans.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP-DD
    Connector
    MTP/MPO
    Data rate
    425Gbps
    Wavelength TX nm
    4x 1311
    Range * (km)
    10
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    6.3
    Transmit Min/Max
    -1.9 dBm / 4.8 dBm
    Recieve Min/Max
    -8.2 dBm / 4.8 dBm (overload) @400G
    Wavelength TX (Radie) nm
    1304.5 - 1317.5
    FEC
    Yes, KP4
    CDR
    TX and RX
    Industrial
    No
    Protocol
    4x 100G Ethernet, 100G 400G Ethernet
    Wavelength RX nm
    4x 1311
