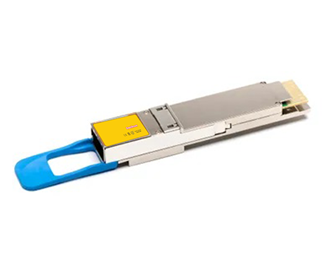

8x850-910nm 50m

Best.nr 20210571

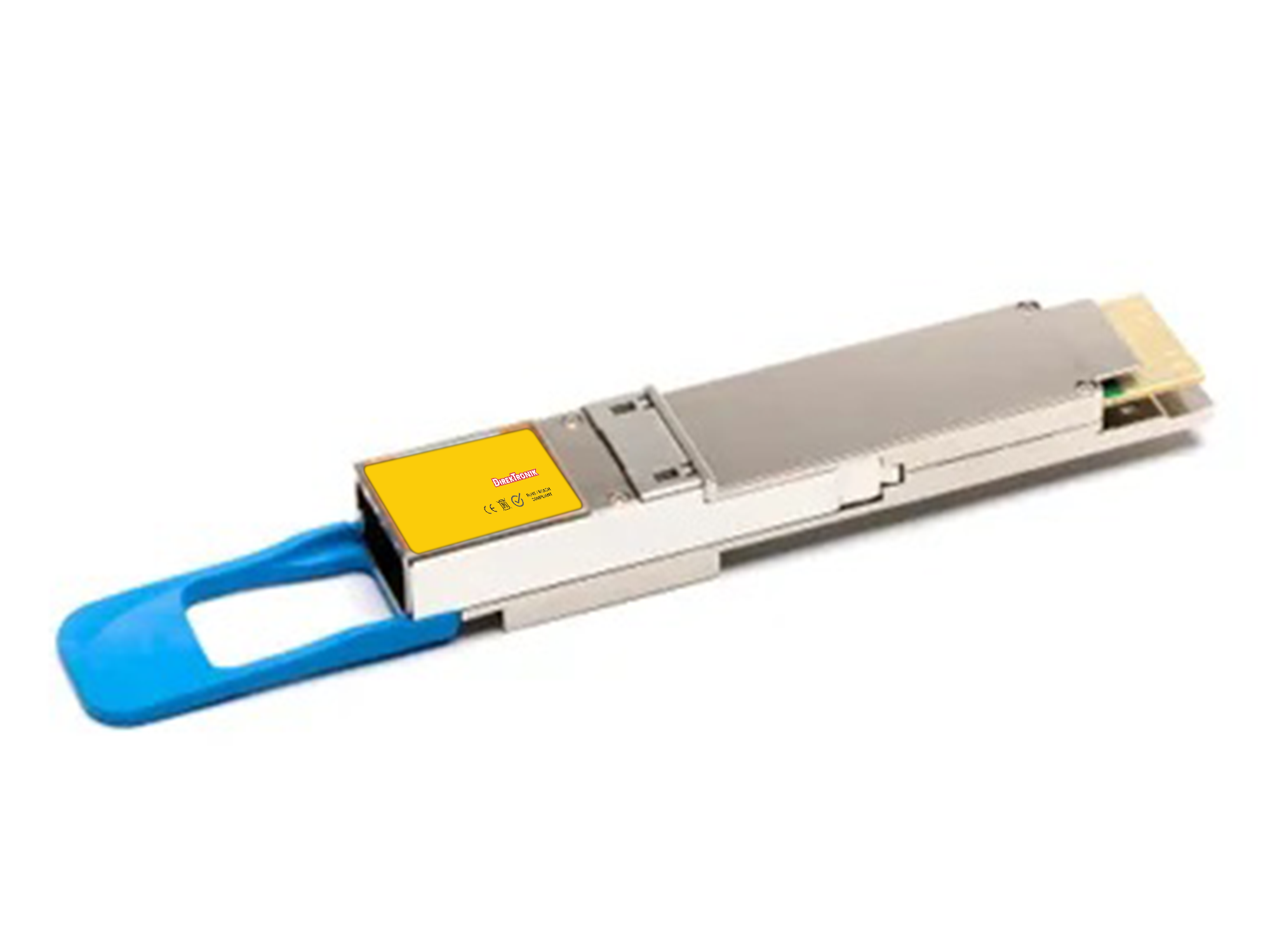

QSFP-DD 800G Bidi CDR Multimode 50m VR4.2 TX850–910nm/RX850–910nm DDMI MTP/MPO-8/12 APC

När en optisk BiDi-länk ska byggas behöver både våglängder och fiberanslutningar passa utrustningen i de två ändarna. Den här QSFP-DD-modulen är avsedd för 800G Ethernet över multimode-fiber. Den dubbelriktade optiken använder olika våglängder för sändning och mottagning. Rätt motpart och fiberstruktur är därför viktiga delar av produktvalet. Angiven räckvidd är upp till 50 m. Anslutningen är MTP/MPO-8/12 APC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
30 130 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Matcha BiDi-optiken i båda ändarna

    Modulen använder MTP/MPO-8/12 APC. Kontrollera att motparten är avsedd för samma optiska BiDi-gränssnitt och att kablagets fiberstruktur passar förbindelsen. BiDi-beteckningen ensam anger inte antalet fibrer som hela länken behöver. Anpassa därför patchning och polaritet till det exakta modulparet.

    Kontrollera våglängdsparet

    Sändarvåglängden är 850–910 nm och den typiska mottagarvåglängden 850–910 nm. Uppgifterna avser olika riktningar i länken. Välj en kompletterande motpart och kontrollera att anslutning och fiber passar båda modulerna.

    Dimensionera efter hela länken

    Effektbudgeten är 1,7 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt. Kontrollera även fiberantal, polaritet och kontakternas slipning för MPO/MTP-kablaget.

    • QSFP-DD för 800G Ethernet.
    • Multimode-fiber, MTP/MPO-8/12 APC.
    • Angiven räckvidd 50 m.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP-DD
    Connector
    MTP/MPO
    Data rate
    850Gbps
    Wavelength TX nm
    850 nm, 850 nm, 850 nm, 850 nm, 910 nm, 910 nm, 910 nm, 910
    Range * (km)
    0,05
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Multimode
    Powerbudget (dB)
    1.7
    Transmit Min/Max
    -4.6 dBm / 4 dBm
    Recieve Min/Max
    -6.3 dBm / 4 dBm (overload) @800G
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    800G Ethernet
    Wavelength RX nm
    850 nm, 850 nm, 850 nm, 850 nm, 910 nm, 910 nm, 910 nm, 910
