8x850nm 50m

Best.nr 20210569

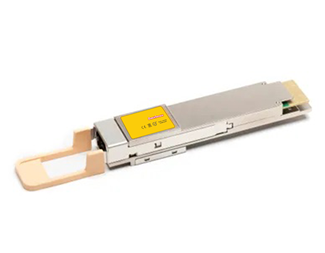

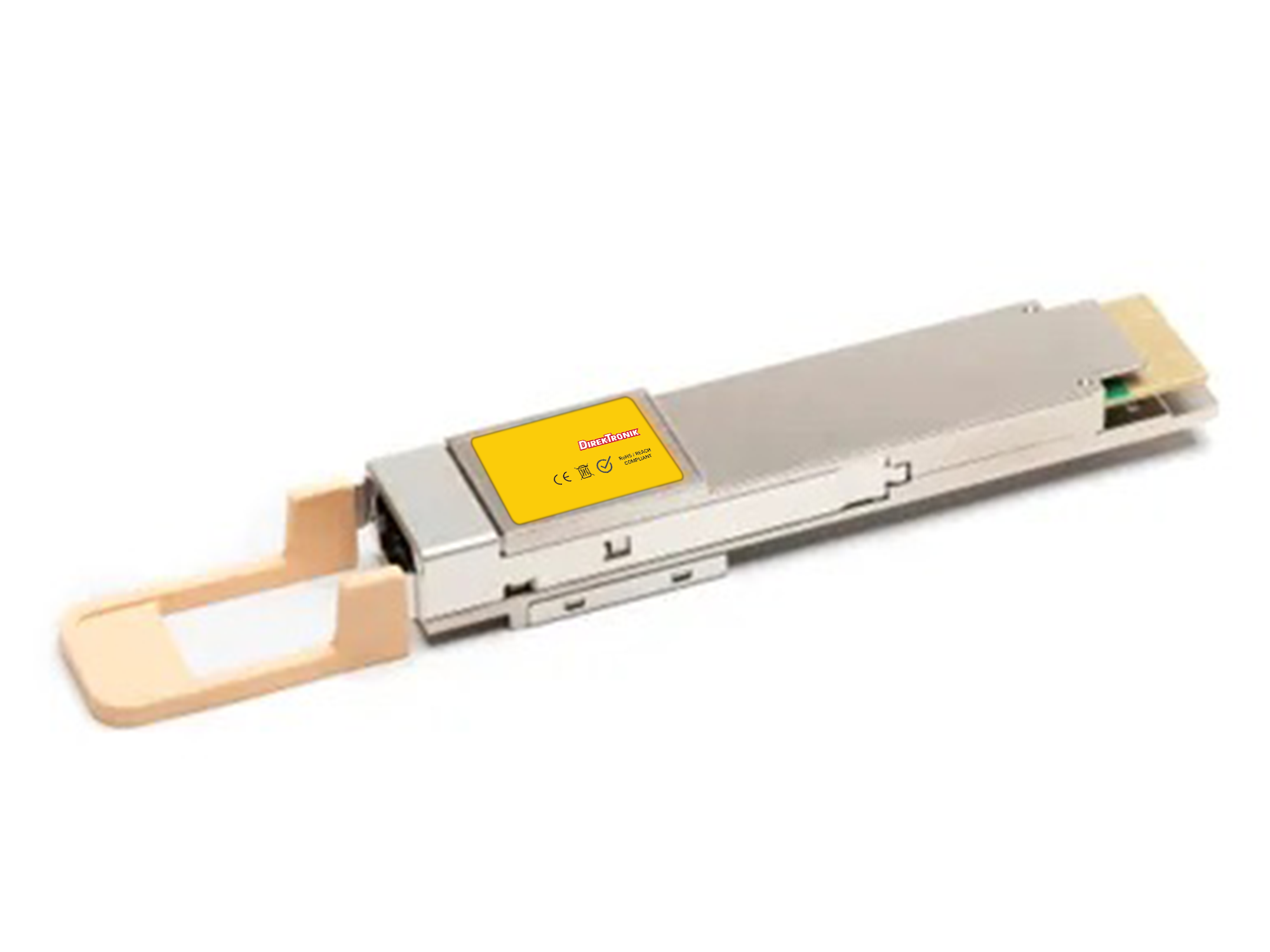

QSFP-DD800 800G CDR Multimode 50m SR8 8x850nm DDMI MTP/MPO-16 APC SEA

När nätverksenheter i en datorhall eller tekniklokal ska kopplas samman kan den befintliga multimodefibern vara utgångspunkten. Den här QSFP-DD800-modulen är avsedd för 800G Ethernet över multimode-fiber. Modulen ger en optisk anslutning för en planerad länk där fibertyp, portformat och avstånd behöver passa ihop. Angiven räckvidd är upp till 50 m. Anslutningen är MTP/MPO-16 APC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
19 240 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder MTP/MPO-16 APC. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 1,7 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt. Kontrollera även fiberantal, polaritet och kontakternas slipning för MPO/MTP-kablaget.

    Sändarens nominella våglängd är 850 nm. Matcha den mot motpartens optiska gränssnitt när du planerar länken.

    • QSFP-DD800 för 800G Ethernet.
    • Multimode-fiber, MTP/MPO-16 APC.
    • Angiven räckvidd 50 m.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Ursprungsregion: SEA

    Beteckningen SEA används för produkter vars ursprungsland är Thailand, Taiwan, Vietnam eller Malaysia. Vi har full spårbarhet för produktion och ursprung. Kontakta oss om du vill få bekräftat exakt ursprungsland (COO – Country of Origin) för en specifik produkt eller leverans.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP-DD800
    Connector
    MTP/MPO
    Data rate
    850Gbps
    Wavelength TX nm
    8x 850
    Range * (km)
    0,05
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Multimode
    Powerbudget (dB)
    1.7
    Transmit Min/Max
    -4.6 dBm / 4 dBm
    Recieve Min/Max
    -6.3 dBm / 4 dBm (overload) @800G
    Wavelength TX (Radie) nm
    844 - 863
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    100G 400G 800G Ethernet, 8x 100G Ethernet
    Wavelength RX nm
    8x 850
