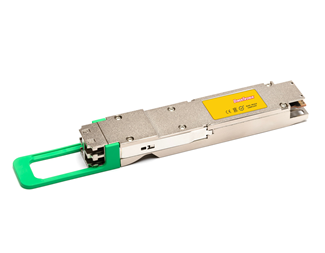

1272-1332nm 2km

Best.nr 20210652

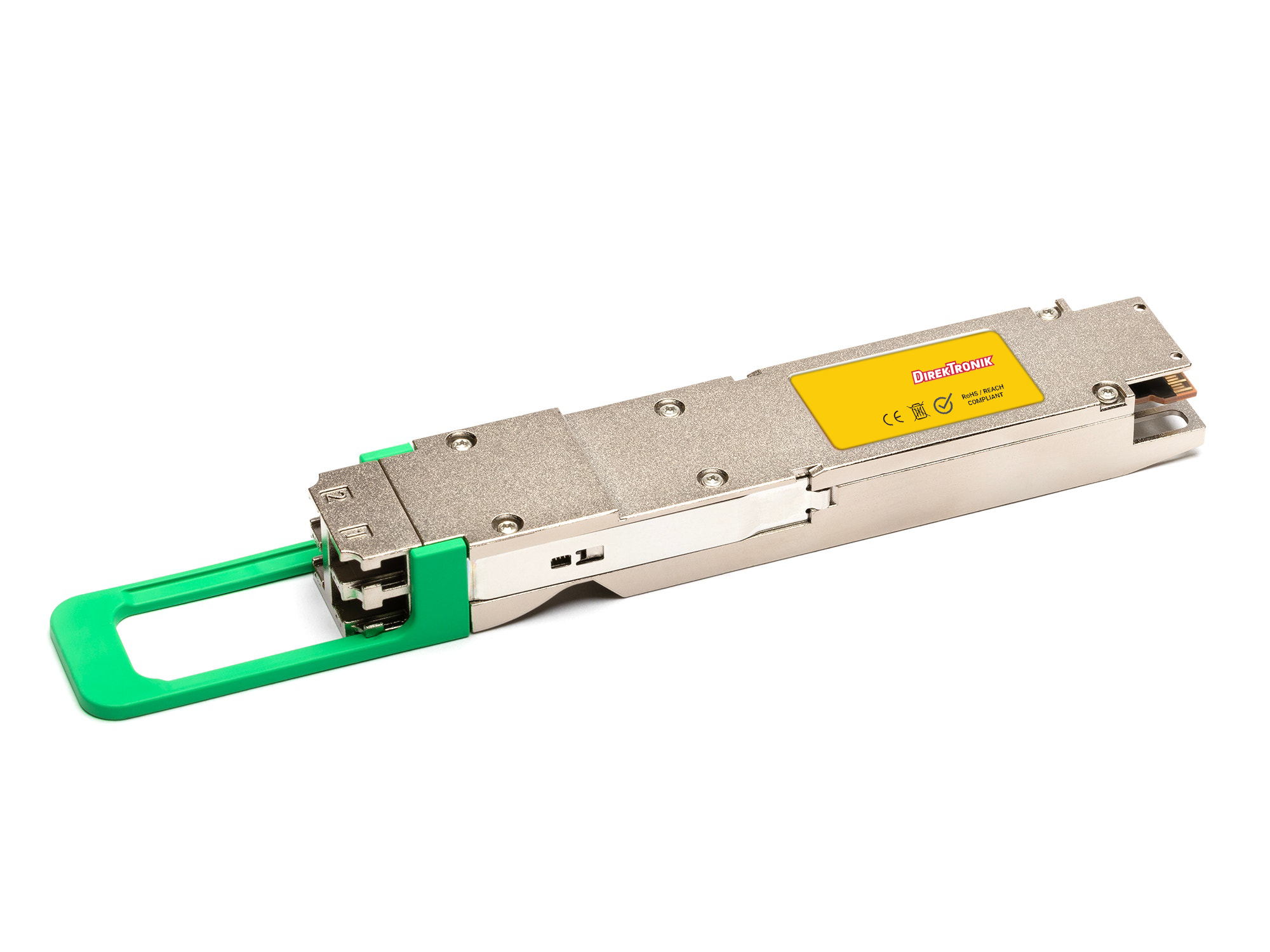

OSFP 800G CDR Singlemode 2km 2x FR4 1271,5–1331,5nm DDMI 2x LC-Duplex Finned-Top

När nätverket ska förbindas mellan teknikrum eller byggnader behöver optiken väljas efter både kapacitetsbehov och fibersträcka. Den här OSFP-modulen är avsedd för 800G Ethernet över singlemode-fiber. En modul som passar fibern och utrustningen ger ett tydligt underlag för att planera förbindelsen och följa upp den vid drift. Angiven räckvidd är upp till 2 km. Anslutningen är 2x LC-Duplex, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
20 590 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder 2x LC-Duplex. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 1,4 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt.

    Flera optiska våglängder används i samma modul. Intervallet 1271,5–1331,5 nm beskriver dessa våglängder, inte valbara kanalvarianter.

    OSFP-utförandet är Finned-Top. Kontrollera att detta mekaniska utförande och dess kylning passar porten i värdutrustningen.

    • OSFP för 800G Ethernet.
    • Singlemode-fiber, 2x LC-Duplex.
    • Angiven räckvidd 2 km.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    OSFP
    Connector
    2x LC-Duplex PC
    Interface
    Duplex
    Data rate
    425Gbps
    Wavelength TX nm
    1271.5 nm, 1271.5 nm, 1291.5 nm, 1291.5 nm, 1311.5 nm, 1311.5 nm, 1331.5 nm, 1331.5
    Range * (km)
    2
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    1.4
    Transmit Min/Max
    -3.2 dBm / 4.4 dBm
    Recieve Min/Max
    -4.6 dBm / 4.4 dBm (overload) @800G
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    2x 400G Ethernet, 4x 200G Ethernet, 800G Ethernet
    Wavelength RX nm
    1271.5 nm, 1271.5 nm, 1291.5 nm, 1291.5 nm, 1311.5 nm, 1311.5 nm, 1331.5 nm, 1331.5
