8x850nm 100m

Best.nr 20210642

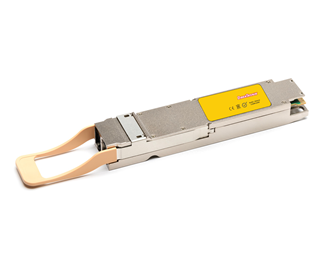

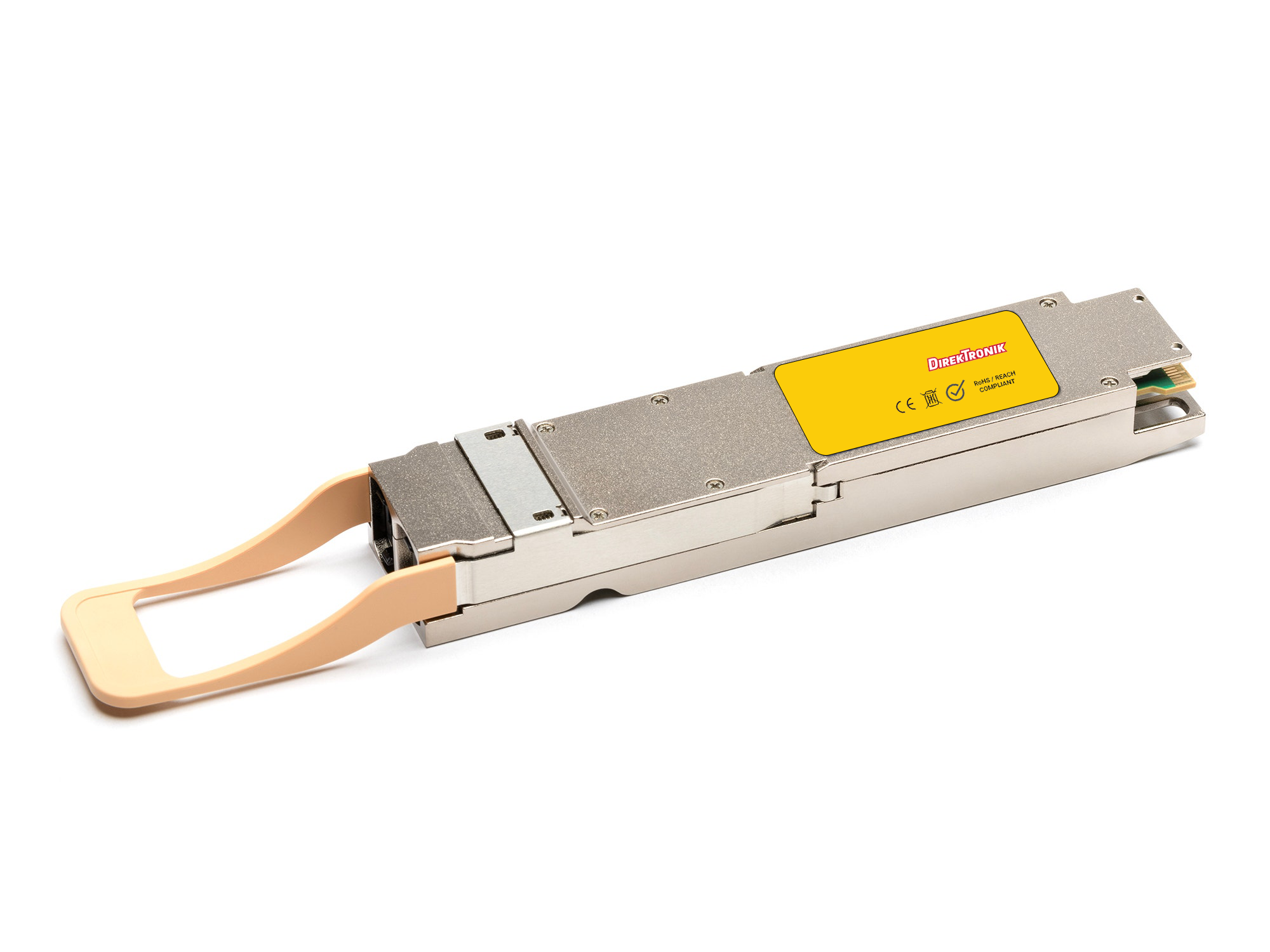

OSFP 800G CDR Multimode 100m 2x SR4 8x850nm DDMI 2x MTP/MPO-8/12 APC Finned-Top

När nätverksenheter i en datorhall eller tekniklokal ska kopplas samman kan den befintliga multimodefibern vara utgångspunkten. Den här OSFP-modulen är avsedd för 800G Ethernet över multimode-fiber. Modulen ger en optisk anslutning för en planerad länk där fibertyp, portformat och avstånd behöver passa ihop. Angiven räckvidd är upp till 100 m. Anslutningen är 2x MTP/MPO-8/12 APC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
13 860 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder 2x MTP/MPO-8/12 APC. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 1,8 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt. Kontrollera även fiberantal, polaritet och kontakternas slipning för MPO/MTP-kablaget.

    Sändarens nominella våglängd är 850 nm. Matcha den mot motpartens optiska gränssnitt när du planerar länken.

    OSFP-utförandet är Finned-Top. Kontrollera att detta mekaniska utförande och dess kylning passar porten i värdutrustningen.

    • OSFP för 800G Ethernet.
    • Multimode-fiber, 2x MTP/MPO-8/12 APC.
    • Angiven räckvidd 100 m.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    OSFP
    Connector
    2x MTP/MPO-8/12 APC
    Data rate
    425Gbps
    Wavelength TX nm
    8x 850
    Range * (km)
    0,1
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Multimode
    Powerbudget (dB)
    1.8
    Transmit Min/Max
    -4.6 dBm / 4 dBm
    Recieve Min/Max
    -6.4 dBm / 4 dBm (overload) @400G
    Wavelength TX (Radie) nm
    844 - 863
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    2x 200G Ethernet, 2x 400G Ethernet, 400G 800G Ethernet, 800G Infiniband (2xNDR), 8x 100G Ethernet
    Wavelength RX nm
    8x 850
