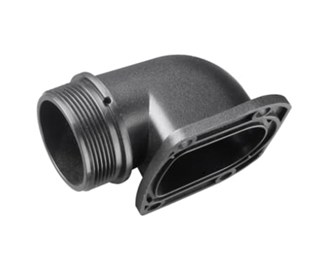

AB32-F90 flänskoppling

Best.nr 20113136

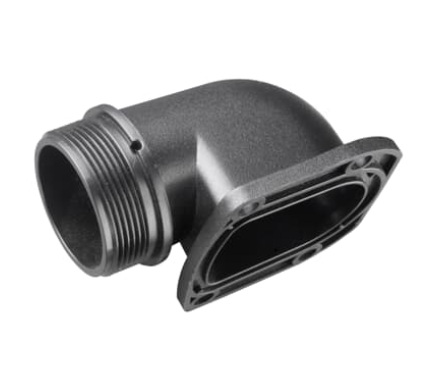

ABB/Harnessflex vinklad anslutning mot panel

Harnessflex vinklade vägganslutning är framtagen för applikationer där en 90-graders anslutning ger bättre kabelstyrning, minskar mekanisk belastning och skapar en mer kontrollerad installation. För användaren innebär det en lösning som förenklar montage, förbättrar driftsäkerheten och hjälper till att hålla kabelsystemet skyddat Läs mer

Varianter

Förpackningsstorlek 2 st
Lagerstatus 0 frp á 2 st
Leveranstid 40 dagar
159 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Vinklad anslutning till kapsling eller panel för att spara utrymme på ett effektivt och säkert sätt.

    I många installationer räcker det inte med att bara leda fram en slang eller kabel till rätt punkt. Det måste också ske på ett sätt som minskar böjbelastning och gör att installationen håller under över tid. Det är här en vinklad kontakt från Harnessflex kommer till sin rätt. Genom 90-graders utförandet kan kabelskyddssystemet ledas vidare utan onödigt skarpa böjar, något som är särskilt värdefullt i kapslingar, fordon, styrskåp och maskiner där varje centimeter räknas.

    Designad att passa slang mellan NC20 och NC50

    20113136 för NC20-NC32 hålbild 54x36mm (BxH)

    20115305 för NC40, hålbild 73x30mm (BxH)

    20204035 för NC50, hålbild 73x30mm (BxH)

    Egenskaper

    • Flänsanslutning, vinklad
    • Halogenfri, LSZH
    • Tillverkad i PA6.6 med hög kemikalie- och UV-beständighet
    • Temperaturtålighet –40 °C till +120 °C
    • Kapslingsklass IP40
    • För fordon, automation och industriella miljöer

    För konstruktören - CAD på allt

    Cad-ritningar för hela Harnessflex-sortimentet hittar du här.

    Artikelnummer Ledningsstorlek (NC) Ledningsstorlek (NW) Ytterdiameter (A) (mm) Innerdiameter (B) (mm) Böjningsradie (C) (mm)
    NC06 6 4.5 7.15 4.50 15.0
    NC08 8 7.5 10.05 6.20 15.0
    NC10 10 8.5 11.60 8.25 15.0
    NC12 12 10 13.10 9.65 20.0
    NC16 16 13 16.05 11.70 30.0
    NC18 18 14 18.40 13.85 30.0
    NC20 20 17 21.20 16.45 35.0
    NC25 25 22 25.80 21.10 40.0
    NC28 28 23 28.35 22.50 45.0
    NC30 30 26 31.60 25.80 50.0
    NC32 32 29 34.50 28.60 55.0
    NC40 40 36 42.40 34.80 65.0
    NC50 50 48 54.30



    Hittar du inte just din specifikation eller har frågor så kontakta oss på 0852400700 eller info@direktronik.se så hjälper vi dig.

  • Tillbehör


    2 470 SEK exkl. moms
    Finns i flera varianter
    Visa fler

    926 SEK exkl. moms
    Finns i flera varianter
    Visa fler

    11,70 SEK exkl. moms
    Finns i flera varianter
    Visa fler

    4,40 SEK exkl. moms
    Finns i flera varianter
    Visa fler

    961 SEK exkl. moms
    Finns i flera varianter
    Visa fler

  • Teknisk specifikation

    Typ
    Fitting Elbow
    Material
    Nylon 6.6. Heat Stabilized
    Klassning
    IP69

  • Dokument
