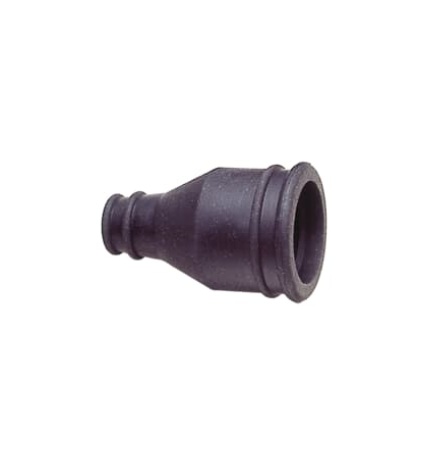

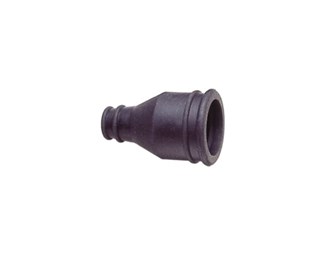

Slangkoppling Ändhylsa ESN16

Best.nr 20204480

ABB/Harnessflex Slangkoppling ändhylsa

Ändavslutning där kablarna leds ut utan tätad anslutning eller kontaktdon. Skyddar kablagen och gör det enkelt att övergå till flätat kabelskydd om så önskas. Läs mer

Varianter

Minsta antal 10 st
Lagerstatus 5 st
Leveranstid 1-2 dagar
25,20 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    ABB/Harnessflex slangavslutning som skyddar kabeln från kanten på skyddsslangen. I vibrerande miljöer är detta särskilt viktigt för en långvarig säker anslutning för fordon, jordbruksmaskiner, industrimaskiner och andra miljöer med rörelse och påfrestning.

    Kopplingen är tillverkad i ett slitstarkt material som tål temperaturer mellan –40 °C och +120 °C och är klassad enligt IP40 för skydd mot vatten och damm. Enkel montering utan verktyg ger snabb och tillförlitlig installation.

    Egenskaper

    • Ändsleeve för att skydda kabeln i övergång
    • Vibrationssäker och tät konstruktion
    • Klickmontering utan verktyg
    • Halogenfri, LSZH
    • Tillverkad i PA6.6 med hög kemikalie- och UV-beständighet
    • Temperaturtålighet –40 °C till +120 °C
    • Kapslingsklass IP40
    • För fordon, automation och industriella miljöer

    För konstruktören - CAD på allt

    Cad-ritningar för hela Harnessflex-sortimentet hittar du här.

    Artikelnummer Ledningsstorlek (NC) Ledningsstorlek (NW) Ytterdiameter (A) (mm) Innerdiameter (B) (mm) Böjningsradie (C) (mm)
    NC06 6 4.5 7.15 4.50 15.0
    NC08 8 7.5 10.05 6.20 15.0
    NC10 10 8.5 11.60 8.25 15.0
    NC12 12 10 13.10 9.65 20.0
    NC16 16 13 16.05 11.70 30.0
    NC18 18 14 18.40 13.85 30.0
    NC20 20 17 21.20 16.45 35.0
    NC25 25 22 25.80 21.10 40.0
    NC28 28 23 28.35 22.50 45.0
    NC30 30 26 31.60 25.80 50.0
    NC32 32 29 34.50 28.60 55.0
    NC40 40 36 42.40 34.80 65.0
    NC50 50 48 54.30



    Hittar du inte just din specifikation eller har frågor så kontakta oss på 0852400700 eller info@direktronik.se så hjälper vi dig.

  • Teknisk specifikation

    Typ
    Tube Connector
