För ungefär 10 år sen började ett antal AV professionella fundera över alla olika format för AV över IP som poppade upp och konkurrerade mot varandra. De ställde sig frågan ”Borde inte det finnas en standard hur protokollen skulle se ut så utrustningen kan prata med varandra?” Så skapades IPMX protokollet som PlexusAV använder.

Tillsammans med ett antal IP folk, folk från ANWA (standardiserar kommunikation som inte är bild för broadcast system), SMPTE (som just skapat den nya broadcast standarden för IP buren video, SMPTE ST2110, Video Service Forum och AES (American Engineering Society), som är väldigt bra på ljud, tog man tag i att skapa en öppen standard för AV över IP.
Efter mycket prat och möten. Tonvis med praktik och teori skapade man IPMX (IP Media Experience).
Nu har ett antal av de tillverkare som varit med i processen börjat skapa produkter som kan prata med varandra oavsett märke. De kan oftast även tala med ST 2110 broadcast produkter.
Mest känd kanske är Matrox som släppt en serie produkter. Direktronik har valt att arbeta med PlexusAV produkter, men mera om detta senare.

Vad är då IPMX?


Enkelt förklarat skickar IPMX alla olika signaler som olika strömmar i en paketering. USB, ljud, video och styrsignaler skickas tillsammans men separat. Om du bygger en ”burk” kan du välja att stödja några eller all signaler.
Grund signalstandarden är JPEG-XS för video, med ett inbyggt stöd för EDID funktioner, HDCP (kopieringsskydd) och kryptering (om man så vill). Nätverk standarden är 1 Gigabit nät, men det finns stöd för andra format i standarden.


Den video som stöds vid 1 Gigabitnät är 4K60 4:4:4. Eftersom det finns en kompabilitet med ST 2110 broadcast standard, där en exakt synkronisering är absolut nödvändig, finns möjlighet att välja om man vill ett tidssynkront nät eller ett vanligt när utan PTP som det kallas. Det fungerar utmärk i båda fallen men om du har en stor LED väggsbild som byggs upp av flera mottagare är PTP helt nödvändigt.
Det är alltså möjligt att använda nät med ”standard” managerade nätverk switchar eller PTP switchar, som alltid används inom broadcast men är betydligt dyrare.


IPMX stödjer även dubbla videoströmmar så du kan använda JPEG-XS där exakt kvalitet och osynliga växlingar är ett krav och H.264/H265 är en rak ström skickas, till exempel vid digital signage. Med dessa format kan man göra lite prisvärdare utrustningar för enklare applikationer som fortfarande är IPMX och fungerar i samma nätverk som JPEG-XS utrustningen.



Om man har ett gammal nätverk som till exempel har ett antal kameror som man vill återanvända kan man använda en gateway ( till exempel PlexusAV SGC) som automatisk ser alla källor ( i detta fall NDI@HX kameror) och om paketerar dem till IPMX.  Det samma kan man göra med IPTV signaler, RTSP kameror (till exempel Panasonic) eller andra H.264/H265 och MPEG signaler. På så sätt kan man återanvända mycket av en äldre AV över IP installation.

Precis som i de flesta AV över IP system använder man en liten centralenhet för att få kontroll över alla sändare och mottagare i systemet.

IPMX utvecklas hela tiden och exempel på det är att Panasonic nu säljer IPMX ingångs kort till sina bildskärmar.

Produkter i urval:

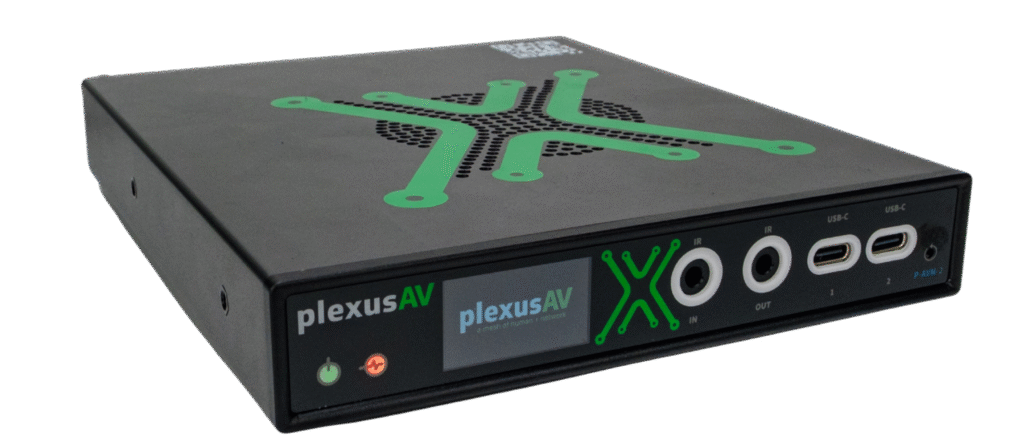

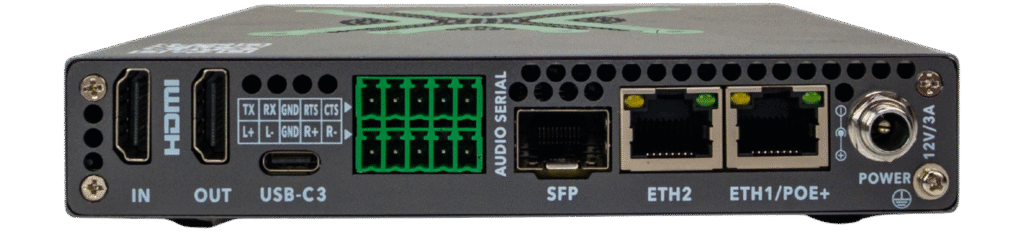

P-AVN-2 Mediasändare/mottagare med HDMI, USB-C och ljudanslutningar. Kan fungera som sändare eller mottagare i ett AV-System. Använder ,MPEG-4 (H.264) och HEVC (H.264) för video.

Lämpar sig bäst i stationära miljöer, där hur bildväxlingen ser ut är mindre viktigt

Powerful P-AVN-2 AV-over-IP Transceiver | IPMX Encoder

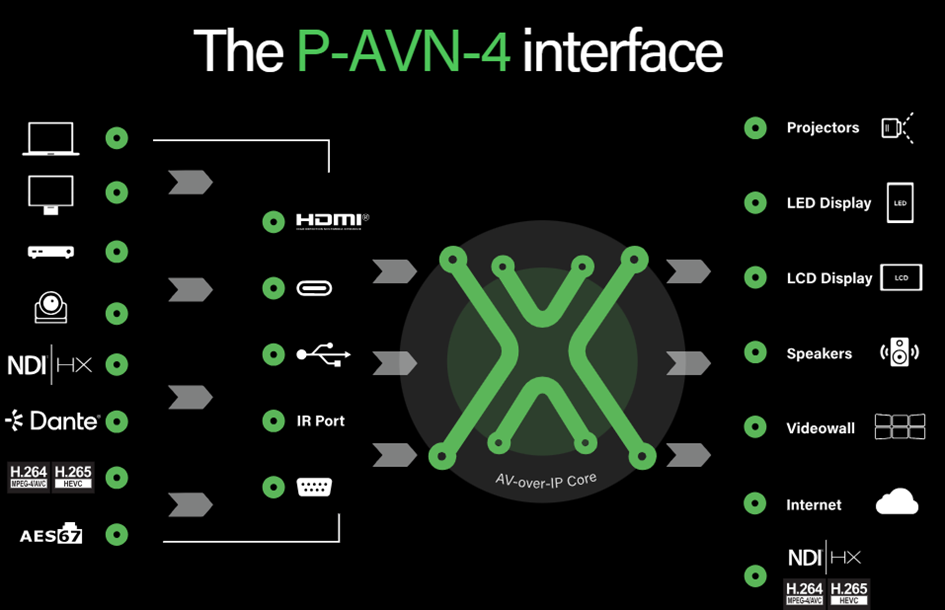

P-AVN-4 Mediasändare/mottagare med HDMI, USB-C och ljudanslutningar. Kan fungera som sändare eller mottagare i ett AV-System. Använder JPEG XS, FIP/TDC (Flawless Image Profile),MPEG-4 (H.264), HEVC (H.264).

Ger perfekta bildväxlingar, högkvalitativ bild  och perfect sync.

P-AVN-4 AV-over-IP Transceiver | High-Performance IPMX Streaming

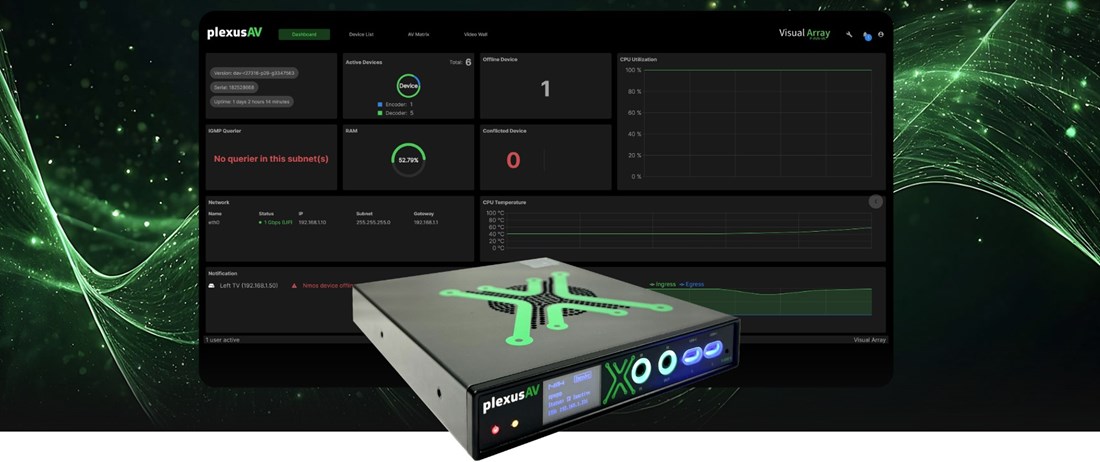

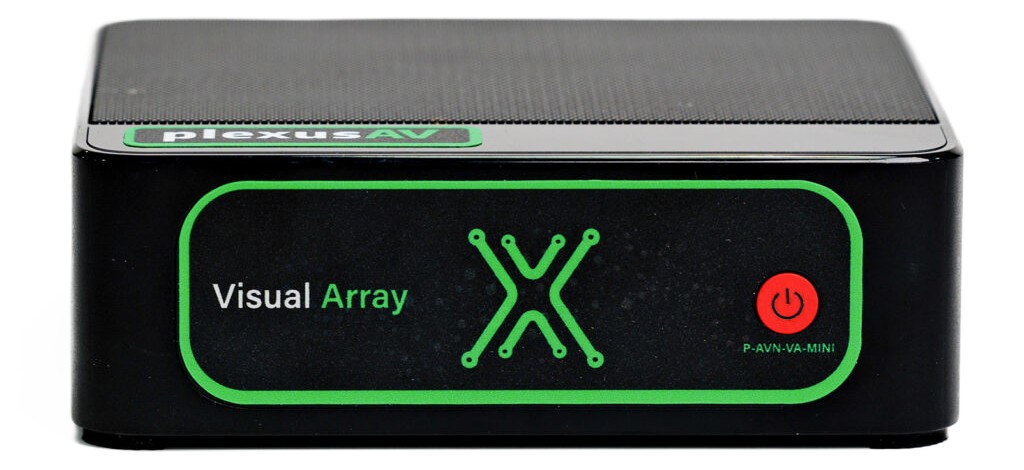

P-AVN-VA-MINI Visual Array är centralenheten som ger perfekt hantering av alla P-AVN enheter i nätverket. Den styr alla kopplingar och videoväggar med ett lättanvänt och intuitivt gränssnitt som påminner  att tillverkaren är van att tillverka Broadcast system.

P-AVN-VA AV-over-IP Control | Smart IPMX Management System

P-AVN-SCG är vad man kan kalla grädden på moset. Eftersom IPMX är en öppen signalstandard kan man ta emot ett antal andra protokoll, till exempel NDI strömmar eller RTSP (som många kameror använder)

P-AVN-SCG är en liten gateway som sköter denna konvertering.

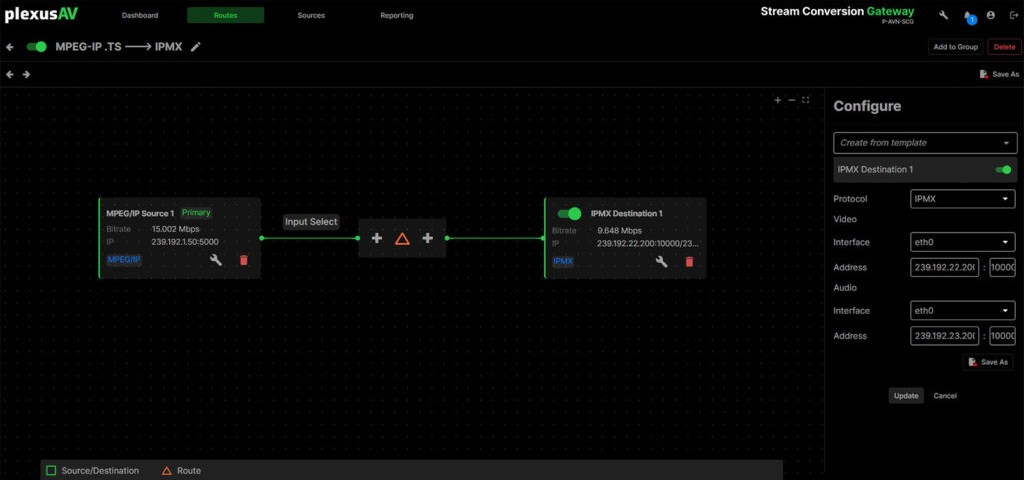

Gatewayen ser alla signaler du kan använda och visar dem grafisk och du kan initera en förbindelse in i ditt system.

P-AVN-SCG AV-over-IP Gateway | Seamless Stream Conversion

IPMX nätverk är komplex system som man bör gå igen noga innan man köper. Vi står gärna till tjänst med en offert på enskilda burkar eller hela system/nätverk. Fråga gärna och fråga mycket.
