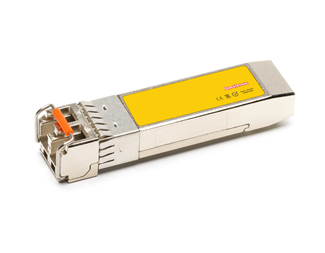

TX1330/RX1270nm 40km

Best.nr 20210135

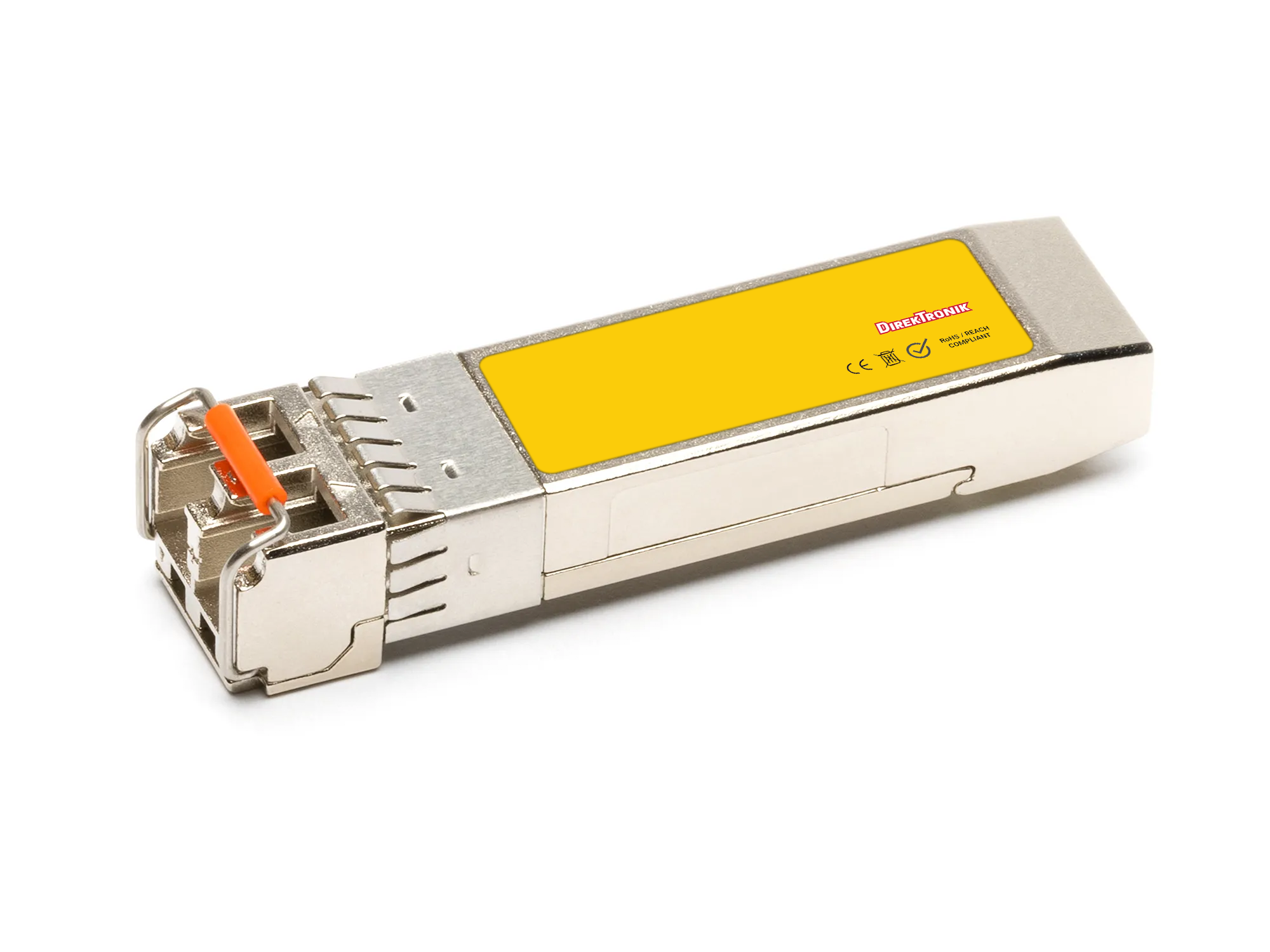

XFP 10G Bidi CDR Singlemode 40km ER TX1330nm/RX1270nm DDMI LC-Simplex UPC

När antalet lediga fibrer begränsar en installation kan dubbelriktad överföring på samma fiber göra stor skillnad. Den här XFP-modulen är avsedd för 10G Ethernet över singlemode-fiber. BiDi använder olika våglängder i sänd- och mottagningsriktningen, vilket gör valet av matchande motpart centralt för en fungerande länk. Angiven räckvidd är upp till 40 km. Anslutningen är LC-Simplex UPC, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
1 190 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Matcha sändare och mottagare

    I en installation med ont om lediga fibrer kan BiDi användas för överföring i båda riktningarna på en fiber per länk. Motpartens sändarvåglängd ska passa den här modulens mottagare och tvärtom. Kontrollera därför båda ändarnas våglängder, protokoll och räckvidd innan du väljer par.

    Kontrollera våglängdsparet

    Sändarvåglängden är 1330 nm och den typiska mottagarvåglängden 1270 nm. Uppgifterna avser olika riktningar i länken. Välj en kompletterande motpart och kontrollera att anslutning och fiber passar båda modulerna.

    Dimensionera efter hela länken

    Effektbudgeten är 16 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt.

    • XFP för 10G Ethernet.
    • Singlemode-fiber, LC-Simplex UPC.
    • Angiven räckvidd 40 km.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    XFP
    Connector
    LC
    Interface
    Simplex
    Data rate
    11.1Gbps
    Wavelength TX nm
    1330
    Range * (km)
    40
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Singlemode
    Powerbudget (dB)
    16
    Transmit Min/Max
    1 dBm / 5 dBm
    Recieve Min/Max
    -15 dBm / 0.5 dBm (overload) @10G
    Wavelength TX (Radie) nm
    1320 - 1340
    Wavelength RX (Radie) nm
    1260 - 1280
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    10G Ethernet, 10G FC, 8G Fibre Channel, OTU2, STM-64
    Wavelength RX nm
    1270
