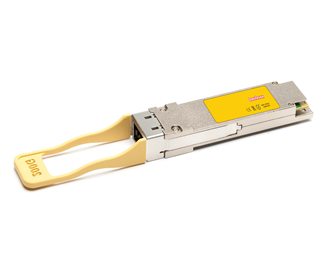

4x850nm 100m

Best.nr 20210702

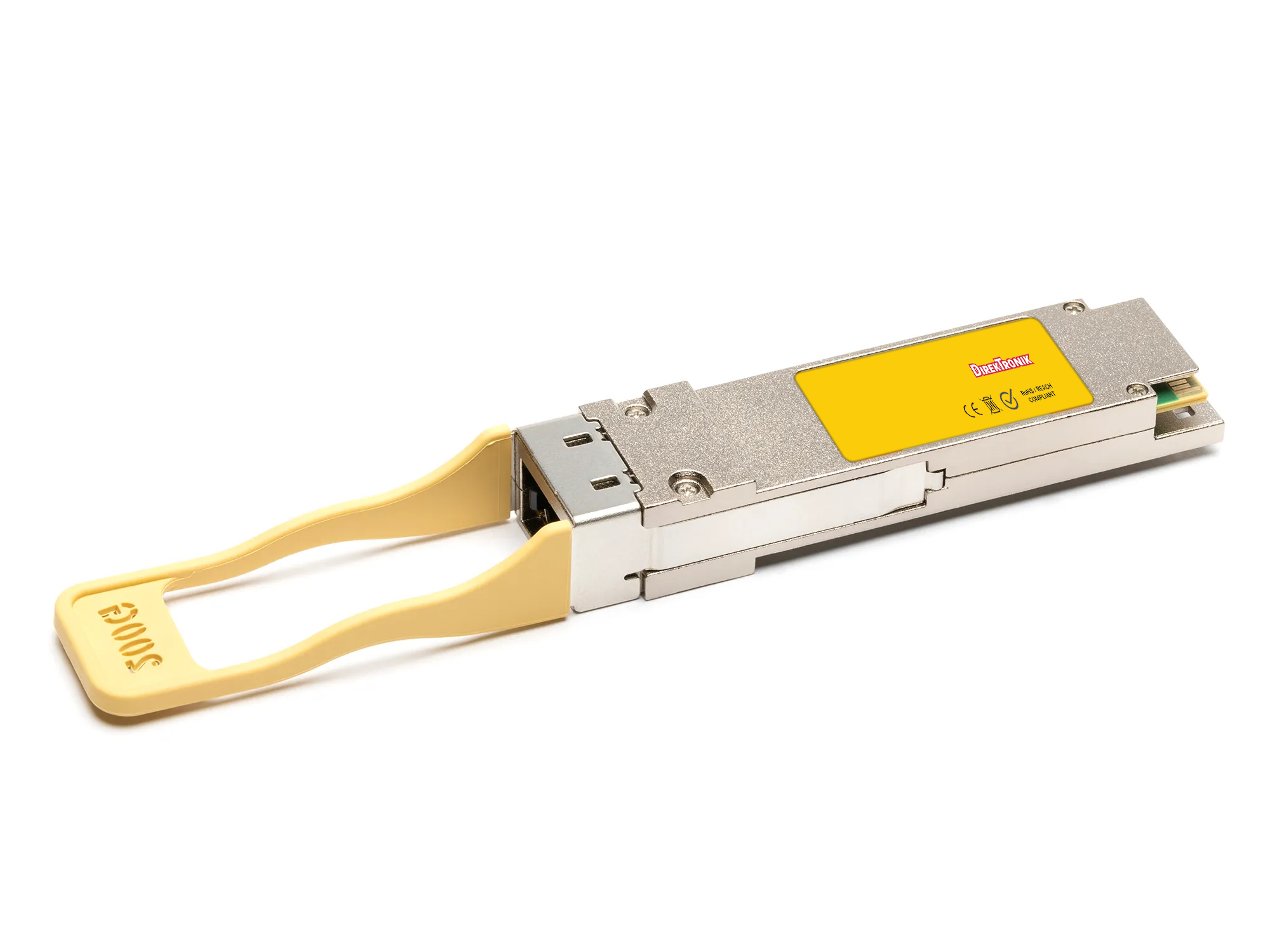

QSFP56 200G CDR Multimode 100m SR4 4x850nm DDMI MTP/MPO-8/12 SEA

När nätverksenheter i en datorhall eller tekniklokal ska kopplas samman kan den befintliga multimodefibern vara utgångspunkten. Den här QSFP56-modulen är avsedd för 200G Ethernet över multimode-fiber. Modulen ger en optisk anslutning för en planerad länk där fibertyp, portformat och avstånd behöver passa ihop. Angiven räckvidd är upp till 100 m. Anslutningen är MTP/MPO-8/12, som behöver matchas mot installationens kablage. Läs mer

Varianter

Hittar du inte din konfiguration? Kontakta oss – vi hjälper dig till korrekt lösning!
Lagerstatus 0 st
Leveranstid >21 dagar
4 300 SEK exkl. moms
Lägg i varukorg
Gå till produkt

  • Produktbeskrivning

    Välj optik efter förbindelsen

    Anta att två nätverksenheter ska få en optisk förbindelse via befintligt kablage. Börja med att kontrollera fibertypen, sträckans längd och portarna i båda ändar. Modulen använder MTP/MPO-8/12. Kontrollera även motpartens optiska egenskaper. En korrekt fysisk anslutning behöver kombineras med ett driftläge som båda enheterna stöder.

    Dimensionera efter hela länken

    Effektbudgeten är 3,9 dB. Fiber, kontakter och skarvar bidrar till länkens dämpning. Bedöm hela signalvägen och lämna marginal i planeringen. DDMI ger digital diagnostik i värdutrustning som stöder funktionen och kan underlätta kontroll vid driftsättning och felsökning. CDR återskapar klocka och data i sänd- och mottagningsriktningen; värdutrustningens driftläge behöver fortfarande vara rätt inställt. Kontrollera även fiberantal, polaritet och kontakternas slipning för MPO/MTP-kablaget.

    Sändarens nominella våglängd är 850 nm. Matcha den mot motpartens optiska gränssnitt när du planerar länken.

    • QSFP56 för 200G Ethernet.
    • Multimode-fiber, MTP/MPO-8/12.
    • Angiven räckvidd 100 m.
    • DDMI och CDR i sänd- och mottagningsriktningen.
    • Driftstemperatur: 0 till 70 °C.

    Dokumentera modulval och motpart tillsammans med fibersträckan, så får driftpersonalen ett tydligt underlag för framtida felsökning.

    Ursprungsregion: SEA

    Beteckningen SEA används för produkter vars ursprungsland är Thailand, Taiwan, Vietnam eller Malaysia. Vi har full spårbarhet för produktion och ursprung. Kontakta oss om du vill få bekräftat exakt ursprungsland (COO – Country of Origin) för en specifik produkt eller leverans.

    Våra SFP:er är ekvivalenta med de SFP:er som anges i "konfiguration" ovan.

  • Teknisk specifikation

    Model SFP
    QSFP56
    Connector
    MTP/MPO
    Data rate
    212.5Gbps
    Wavelength TX nm
    4x 850
    Range * (km)
    0,1
    DDMI
    Yes
    Temp
    0°C - 70°C
    Tillverkare
    Direktronik
    Mode
    Multimode
    Powerbudget (dB)
    3.9
    Transmit Min/Max
    -4.5 dBm / 3 dBm
    Recieve Min/Max
    -8.4 dBm / 4 dBm (overload) @200G
    Wavelength TX (Radie) nm
    840 - 860
    FEC
    No
    CDR
    TX and RX
    Industrial
    No
    Protocol
    200G Infiniband HDR, 200G Ethernet
    Wavelength RX nm
    4x 850
